Kit de jonction thermorétractable basse tension pour câbles 4 conducteurs

Le kit de jonction thermorétractable 0,6/1 kV 91-AH 24 N est conçu pour réaliser une jonction droite sur câbles d’énergie à isolation synthétique de type N(A)YY. Cette version est adaptée aux câbles 4 conducteurs avec une section nominale de 35 à 150 mm². Sa conception thermorétractable permet d’assurer l’isolation électrique de la jonction tout en apportant une protection mécanique continue autour de la zone raccordée.

Compatibilité prévue pour les installations BT jusqu’à 0,6/1 kV

Ce kit est destiné aux réseaux basse tension jusqu’à 0,6/1 kV, avec une tension U0/U (Um) de 0,6/1 (1,2) kV. Il est développé pour les câbles non blindés et non armés, en configuration 4 conducteurs, ce qui en fait une solution adaptée aux opérations de raccordement sur liaisons de distribution ou d’alimentation nécessitant une finition propre, compacte et protégée. Il ne convient pas aux câbles papier ni aux configurations avec blindage concentrique.

Protection par gaine thermorétractable avec adhésif interne

Le principe de ce kit repose sur des tubes thermorétractables en polyoléfine réticulée, à paroi épaisse, avec revêtement interne adhésif thermofusible. Lors de la rétraction, l’adhésif épouse les surfaces et contribue à former une barrière étanche autour de la jonction. Ce système aide à limiter les entrées d’humidité et renforce la protection de l’assemblage contre les agressions extérieures, tout en conservant un encombrement maîtrisé sur le câble.

Usage en intérieur, extérieur, enterré ou en environnement immergé

Le 91-AH 24 N répond aux besoins des chantiers où la jonction doit rester protégée dans des conditions d’exploitation variées. Il peut être mis en œuvre en intérieur comme en extérieur, mais aussi en pose enterrée ou en environnement submergé lorsque l’application l’exige. Cette polyvalence est particulièrement intéressante pour les raccordements sur réseaux d’alimentation, extensions d’installations, reprises de câbles ou réparations sur liaisons basse tension exposées à l’humidité.

Bonne tenue face aux contraintes mécaniques et environnementales

Au-delà de l’isolation électrique, ce kit de jonction thermorétractable apporte une protection mécanique de la zone raccordée. Il est également formulé sans halogène, ce qui constitue un point important pour les environnements où ce critère est recherché. Sa structure est pensée pour résister aux sollicitations courantes du terrain ainsi qu’à l’exposition à l’eau, aux UV et à différents agents chimiques, ce qui en fait une solution cohérente pour des installations techniques exigeant une protection durable de la jonction.

Format étudié pour une pose claire et rationnelle

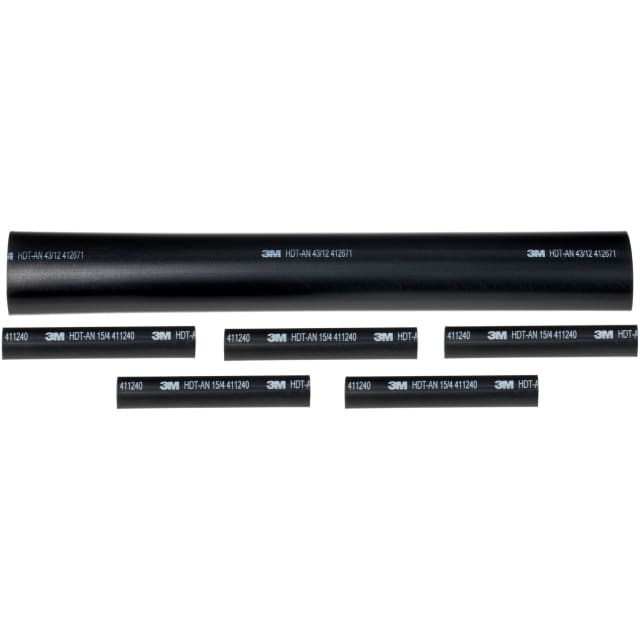

Le kit intègre les éléments d’isolation nécessaires autour de la jonction, avec tube de protection externe et tubes d’isolation pour les connecteurs. Il est prévu pour une mise en œuvre rapide sur connecteurs à sertir, sans accessoire de connexion fourni dans le kit. Ce choix permet à l’installateur de sélectionner les cosses ou manchons adaptés à son chantier, tout en conservant un ensemble de finition spécifiquement dimensionné pour la plage de sections 4 x 35 à 4 x 150 mm².

Un choix pertinent pour sécuriser les jonctions sur câble N(A)YY

Pour une boutique spécialisée en matériel électrique, ce kit de jonction thermorétractable 91-AH 24 N répond à un besoin précis : protéger et isoler efficacement une jonction droite sur câble basse tension polymère 4 conducteurs. Sa compatibilité avec les câbles N(A)YY, sa plage de sections étendue et sa conception pour applications intérieures, extérieures, enterrées ou immergées en font une solution technique adaptée aux travaux d’installation, de raccordement et de protection sur réseaux BT.
