Barrette de coupure de terre simple pour la mesure et la maintenance

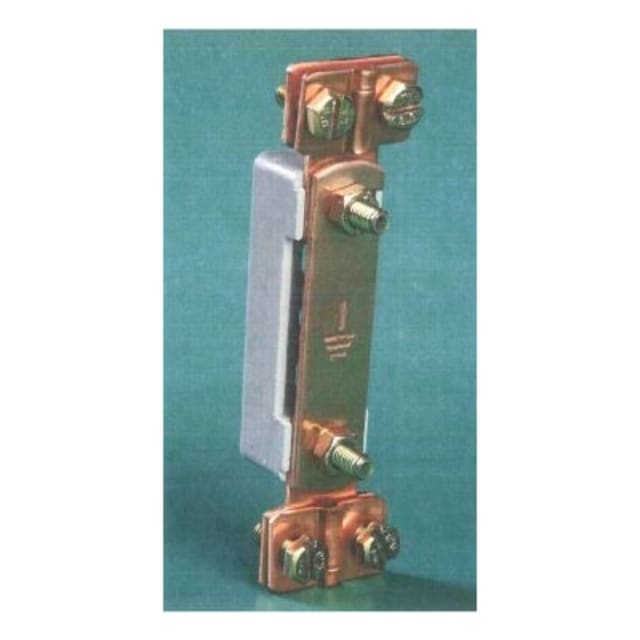

La barrette de coupure de terre simple CT45GR est conçue pour intégrer une liaison de terre déconnectable dans une installation électrique. Son rôle est de permettre l’ouverture temporaire du circuit de terre afin d’effectuer les opérations de contrôle, notamment la mesure de la résistance de terre, sans modifier le reste du raccordement. C’est un composant essentiel pour les installations où l’accès à un point de coupure propre et lisible est recherché lors des vérifications et des interventions de maintenance.

Adaptée aux conducteurs de terre jusqu’à 45 mm²

Ce modèle accepte des conducteurs de section jusqu’à 45 mm², ce qui le rend adapté à de nombreuses configurations de mise à la terre. Il reçoit également des câbles de diamètre admissible compris entre 6 et 13 mm, offrant une plage de compatibilité pratique pour le raccordement entre la liaison principale de terre et le conducteur associé. Cette capacité permet d’assurer une intégration cohérente dans les installations nécessitant une continuité de terre accessible et contrôlable.

Serrage vis-écrou pour un raccordement net et maîtrisé

La connexion s’effectue par système vis-écrou, une solution simple à mettre en œuvre pour maintenir le conducteur de terre en position avec un serrage franc. Ce principe facilite les opérations de pose comme les ouvertures ponctuelles nécessaires aux mesures. La conception de la barrette en cuivre favorise une bonne conduction sur la partie active, tandis que l’organisation des points de fixation permet une lecture claire du cheminement de la liaison de terre.

Socle isolant plastique pour une intégration propre

La CT45GR associe une barrette conductrice en cuivre à un socle isolant en plastique de couleur grise. Cette configuration permet de maintenir la partie conductrice sur un support isolé, tout en facilitant son repérage dans une zone technique, une arrivée de terre ou un point de raccordement dédié. Le format simple de l’ensemble convient aux installations où l’on recherche un organe de coupure compact, visible et facile d’accès.

Format compact pour installation et raccordement de terre

Avec une longueur de 125 mm, une largeur de 22 mm et une hauteur de 25 mm, cette barrette de coupure de terre simple présente un encombrement réduit. Elle s’intègre facilement dans les espaces techniques où la place est comptée, sans gêner l’organisation du cheminement des conducteurs. Son format de lame 45 x 10 mm correspond à une conception pensée pour le raccordement de terre avec un point de coupure identifiable, utile aussi bien en pose initiale qu’en rénovation.

Usage concret dans une installation de mise à la terre

Cette barrette de coupure est destinée à être installée sur la liaison de terre afin de permettre une séparation temporaire entre la prise de terre et le reste de l’installation au moment des contrôles. Elle est particulièrement utile lorsqu’il faut vérifier la valeur de terre, intervenir sur le raccordement ou isoler le circuit de terre pour des opérations ciblées. Son emploi participe à une organisation plus pratique du point de mesure, en évitant les démontages approximatifs directement sur les conducteurs.

Un choix pertinent pour les besoins de coupure de terre simple

Pour un achat orienté installation, fixation et raccordement, la barrette de coupure de terre simple CT45GR répond à un besoin précis : disposer d’un point de coupure compact, prévu pour la mesure et la maintenance, compatible avec des conducteurs jusqu’à 45 mm². Sa conception avec barrette cuivre, socle isolant et serrage vis-écrou en fait une solution claire pour structurer une mise à la terre accessible, propre à intervenir et adaptée aux raccordements courants.
