Module de bornier pour intégration horizontale dans tableau CombiLine N

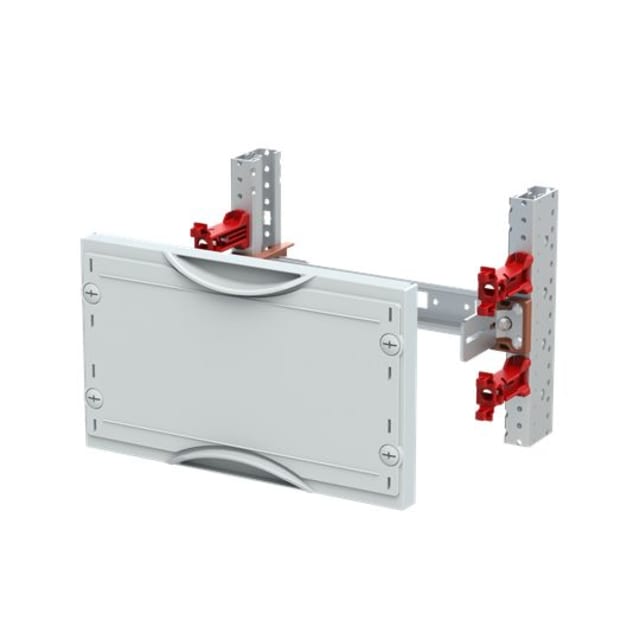

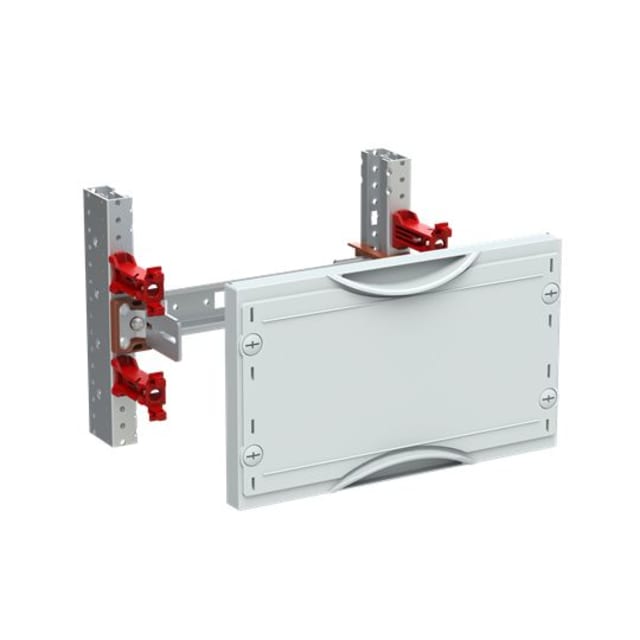

Le module de bornier MBK106 est conçu pour l’équipement intérieur des tableaux de distribution de la série CombiLine N. Il permet d’intégrer des bornes de raccordement sur rail DIN en disposition horizontale, dans une configuration propre et lisible, adaptée aux besoins de câblage des coffrets et tableaux électriques. Cette version est livrée sous forme de module à assembler, pensée pour constituer une zone de raccordement claire à l’intérieur de l’enveloppe.

Format 150 x 250 x 200 mm pour une implantation maîtrisée

Avec une hauteur de 150 mm, une largeur de 250 mm et une profondeur de 200 mm, ce module s’insère dans une trame compatible avec l’architecture CombiLine. Son format facilite la création d’un espace dédié aux borniers dans le tableau, sans empiéter inutilement sur les autres zones fonctionnelles. Il convient particulièrement lorsque l’on souhaite structurer la distribution et le repérage des conducteurs dans un ensemble modulaire.

Rail DIN 35 x 15 mm pour bornes de raccordement

Le MBK106 est prévu pour recevoir des bornes sur rail DIN 35 x 15 mm, avec une implantation horizontale. Cette configuration est intéressante pour organiser les arrivées et départs de conducteurs de manière rationnelle, tout en conservant un accès pratique lors du câblage ou des interventions ultérieures. Le module correspond à une capacité de 12 unités d’espace, ce qui en fait une solution adaptée à la réalisation d’une zone de raccordement dédiée dans le tableau.

Profondeur utile réglable pour s’adapter au montage

Ce module de bornier bénéficie d’un réglage de profondeur par équerres de montage, permettant d’ajuster l’implantation selon la configuration intérieure du coffret. La profondeur utile annoncée s’étend d’environ 68 à 115 mm, ce qui apporte de la souplesse pour composer un câblage ordonné, gérer le passage des conducteurs et préserver un bon accès aux bornes. Cette latitude de réglage est un vrai atout pour les montages techniques nécessitant une intégration soignée.

Capotage fermé pour une présentation nette de la zone de raccordement

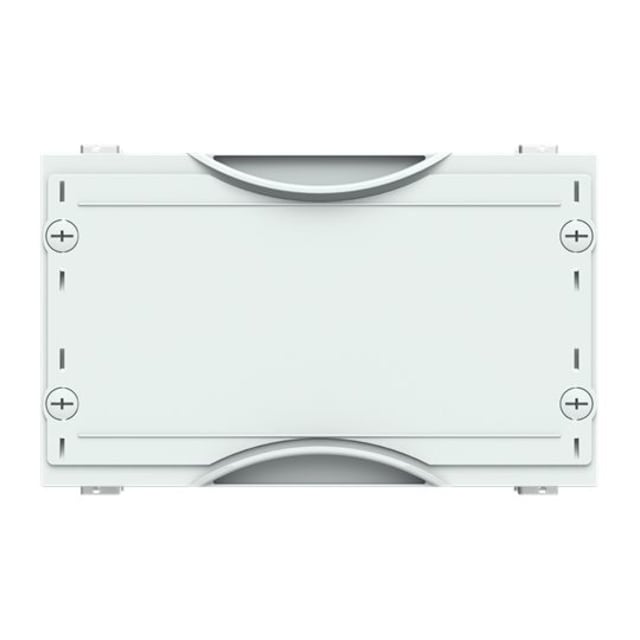

Le module est équipé d’un habillage fermé en matière plastique, conçu pour masquer et structurer la zone de bornier une fois l’installation terminée. Cette conception contribue à une présentation plus propre de l’intérieur du tableau et à une séparation visuelle nette entre les différents ensembles fonctionnels. Le système de fermeture par quart de tour à pression simplifie l’accès lors des opérations de montage et de maintenance.

Configuration sans rail N ni rail PE intégrés

Cette exécution est fournie sans rail N et sans rail PE intégrés. Elle convient donc aux installations où la répartition du neutre et de la terre est gérée séparément, ou lorsque l’implantation de ces fonctions doit être définie ailleurs dans le tableau. Ce choix permet de réserver ce module à une fonction de bornier dédiée, en gardant une logique de câblage claire et bien compartimentée.

Un choix pertinent pour organiser le raccordement dans les tableaux de distribution

Le MBK106 répond aux besoins des intégrateurs et tableautiers qui recherchent un module de bornier compatible avec un système de distribution modulaire, destiné à accueillir des borniers sur rail DIN dans un espace compact et structuré. Son courant nominal maximal de 850 A confirme son positionnement pour des environnements de distribution exigeants, tout en conservant un encombrement adapté à l’organisation interne des tableaux électriques CombiLine N.
