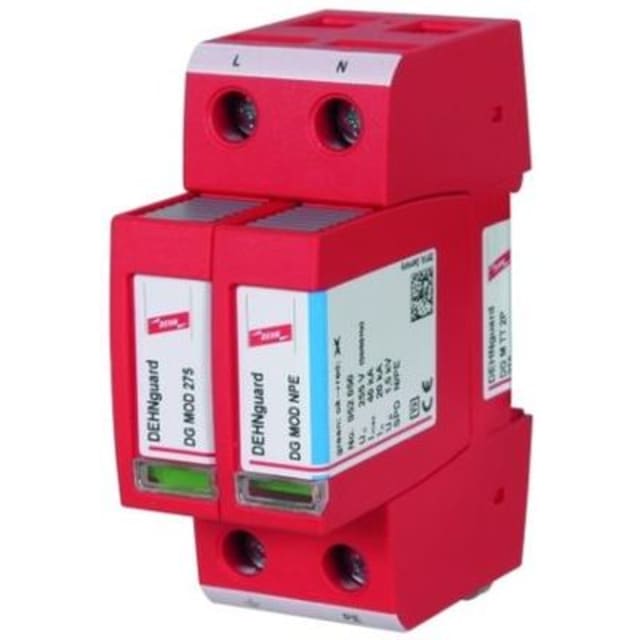

Parafoudre type 2 monophasé pour réseaux TT et TN

Ce parasurtenseur Type 2 monophasé 2P 275 V est conçu pour la protection des installations alimentées en 230 V AC, en particulier sur réseaux TT, avec compatibilité également en configuration TN monophasée. Son schéma de protection « 1+1 » permet de traiter efficacement les surtensions transitoires entre conducteurs actifs et vers la terre, afin de limiter les contraintes subies par le tableau électrique et les équipements raccordés.

Protection adaptée aux surtensions transitoires en tableau

Avec un courant nominal de décharge de 20 kA et un courant maximal de décharge de 40 kA en onde 8/20 µs, ce parafoudre modulaire répond aux besoins de protection secondaire dans les coffrets et armoires de distribution. Il contribue à réduire l’impact des surtensions d’origine atmosphérique indirecte ou des manœuvres sur le réseau, en protégeant plus efficacement les circuits terminaux et les appareils sensibles.

Niveau de protection serré pour préserver les équipements

Le niveau de protection de 1,25 kV constitue un point clé pour le choix d’un parafoudre de tableau. Cette valeur permet d’abaisser la surtension résiduelle à un seuil compatible avec de nombreux équipements électriques et électroniques courants. Les niveaux de protection L-N et N-PE à 1,5 kV participent également à une protection cohérente de l’installation dans une architecture monophasée.

Format modulaire compact et montage sur rail DIN

Son encombrement de 2 modules facilite l’intégration dans un tableau, même lorsque l’espace disponible est compté. Le montage sur rail DIN 35 mm simplifie la mise en place dans les coffrets de distribution standard. Cette conception modulaire convient bien aux installations neuves comme aux opérations de mise à niveau d’un tableau existant nécessitant l’ajout d’une protection contre les surtensions.

Connexion claire et exploitation pratique au quotidien

La signalisation optique en face avant permet de contrôler rapidement l’état du parafoudre lors des vérifications de maintenance. L’appareil accepte jusqu’à 35 mm² en conducteur rigide et jusqu’à 25 mm² en conducteur souple, ce qui laisse une bonne latitude pour l’intégration dans différents tableaux. L’absence de contact de télésignalisation oriente ce modèle vers les installations où un contrôle visuel local est suffisant.

Coordination avec les protections amont

Ce modèle est prévu pour fonctionner avec une protection contre les surintensités adaptée à l’installation. Il admet une protection maximale de 125 A en connexion parallèle par fusible et de 100 A en connexion en série. Sa résistance aux courts-circuits atteint 50 kA, un critère important pour l’intégration dans un ensemble de distribution correctement coordonné. L’appareil ne comporte ni fusible intégré ni protection intégrée contre les courts-circuits, ce qui impose de bien considérer l’environnement de pose et l’appareillage amont.

Un choix pertinent pour la protection d’un tableau monophasé

Ce parasurtenseur 275 V pour réseau TT monophasé répond à un besoin précis : mettre en place une protection Type 2 compacte, lisible et techniquement adaptée aux tableaux de distribution. Sa configuration bipolaire, sa tenue en décharge et son format 2 modules en font une solution pertinente pour sécuriser les circuits face aux surtensions transitoires, tout en conservant une intégration simple dans l’appareillage modulaire du tableau.
