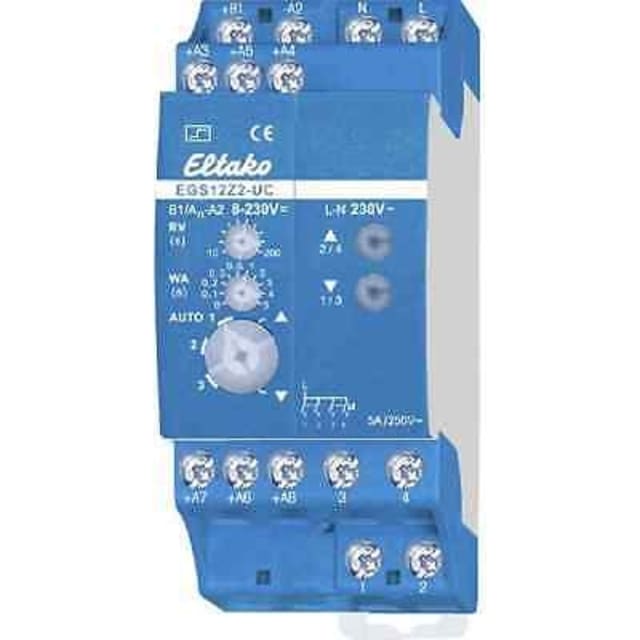

Commutateur électronique à impulsion 2+2NO pour commande centralisée de deux moteurs

Ce commutateur électronique à impulsion 2+2NO 5A est conçu pour la commande de deux moteurs 230 V, avec une logique de gestion adaptée aux installations de volets roulants, stores vénitiens, stores bannes ou ouvrants motorisés. Son principe de fonctionnement permet d’enchaîner les ordres montée, arrêt, descente et arrêt, tout en intégrant des entrées de commande complémentaires pour piloter chaque sens de marche de manière plus précise selon le besoin de l’installation.

Format modulaire pour intégration propre dans le tableau électrique

Prévu pour un montage sur barre DIN, cet appareillage modulaire trouve facilement sa place dans un tableau de distribution. Sa largeur de 2 modules simplifie l’implantation dans les coffrets résidentiels ou tertiaires, tandis que sa profondeur totale de 58 mm facilite une intégration nette dans les ensembles modulaires. Ce format compact est particulièrement adapté aux tableaux où l’optimisation de l’espace est importante sans sacrifier les fonctions de commande.

Alimentation universelle AC/DC pour une grande souplesse de câblage

Le produit accepte une tension d’alimentation et de commande de 8 à 230 V en AC/DC. Cette plage étendue apporte une vraie flexibilité lors du choix de la commande, notamment dans les installations mixtes ou évolutives. Elle permet de s’adapter à de nombreux schémas d’intégration sans multiplier les références, tout en conservant une logique de pilotage cohérente pour la centralisation et la commande locale.

Deux sorties à fermeture par moteur pour une gestion claire des mouvements

Avec 4 contacts à fermeture répartis en configuration 2+2NO, ce commutateur électronique assure la gestion de deux moteurs avec séparation fonctionnelle des ordres. Cette architecture convient aux automatismes nécessitant des commandes distinctes de montée et de descente. Le courant de coupure assigné de 5 A répond aux besoins des applications de commande de moteurs motorisés légers, avec un courant maximal de coupure de 2 A à cos phi 0,6 pour les charges plus inductives.

Commande locale, commande centralisée et modes de fonctionnement avancés

Ce modèle ne se limite pas à une simple impulsion de bascule. Il peut être utilisé avec boutons-poussoirs, inverseurs dédiés ou commandes centralisées selon le schéma retenu. Il gère des entrées dynamiques ou statiques suivant le mode sélectionné, ce qui permet d’adapter le comportement de l’installation à différents usages : commande locale classique, commande générale sans priorité, ou commande centralisée prioritaire. Cette polyvalence le rend pertinent dans les projets où plusieurs points de commande doivent coexister de manière structurée.

Réglages adaptés aux volets roulants, stores et protections solaires motorisées

Le fonctionnement électronique de ce commutateur est particulièrement intéressant pour les applications de fermeture et de protection solaire. Il permet de piloter des mouvements de montée et de descente avec des logiques adaptées aux stores vénitiens et aux systèmes nécessitant des changements de sens contrôlés. Selon le réglage choisi en façade, il est possible d’activer ou non certaines fonctions de retournement automatique, ce qui aide à affiner le comportement des équipements motorisés dans les installations plus techniques.

Commande manuelle en façade pour intervention et mise au point

La présence d’une commande manuelle est un avantage pratique lors de la mise en service, des essais fonctionnels ou des interventions de maintenance. Elle permet d’actionner directement le module sans dépendre immédiatement de toute la chaîne de commande externe. Pour l’installateur, cela facilite les vérifications de câblage et le contrôle du comportement du moteur piloté, tout en apportant un confort réel lors de l’intégration en tableau.

Un choix pertinent pour les tableaux de commande de motorisations

Ce commutateur électronique à impulsion 2+2NO 5A constitue une solution adaptée aux tableaux destinés à la commande de deux motorisations avec logique centralisée. Son alimentation universelle, son format DIN, sa commande manuelle et sa gestion de plusieurs scénarios de pilotage en font un composant particulièrement utile pour les installations de volets, stores ou automatismes similaires. Pour l’acheteur professionnel comme pour le particulier averti, il répond au besoin d’un appareillage modulaire précis, lisible et bien adapté aux fonctions de commande motorisée.
