Télérupteur relais modulaire 1+1 NO 16A pour commande d’éclairage et automatismes

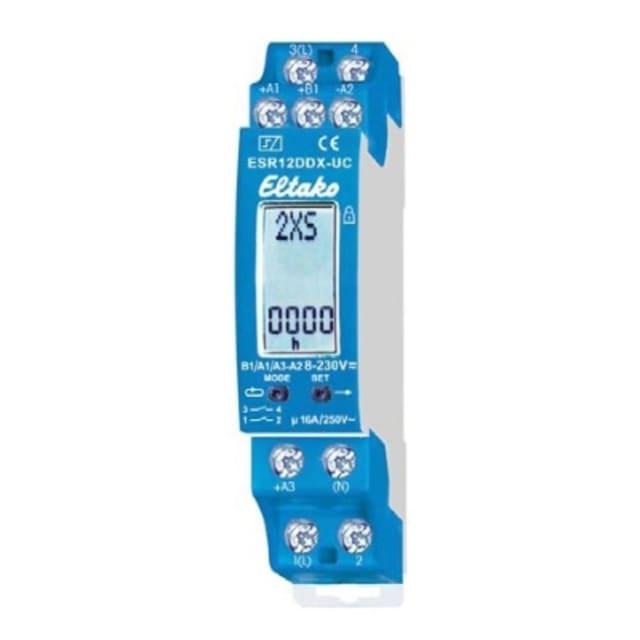

Le télérupteur relais ESR12DDX-UC est un appareil modulaire conçu pour la commande de circuits électriques avec deux contacts à fermeture 16 A. Son format 1 module sur barre DIN permet une intégration propre dans le tableau, tout en conservant une réelle polyvalence pour les installations d’éclairage, de commande déportée ou de distribution fonctionnelle. Sa configuration 1+1 NO convient particulièrement aux montages nécessitant deux sorties de travail, avec un encombrement réduit et une lecture claire des fonctions.

Fonction électronique retardée à la chute pour une coupure temporisée maîtrisée

Ce modèle intègre une fonction électronique retardée à la chute, utile lorsque l’on souhaite maintenir l’alimentation pendant un court délai après l’ordre de coupure. Ce comportement est intéressant pour certaines logiques de commande, séquences d’éclairage ou usages techniques où l’arrêt immédiat n’est pas recherché. Le produit combine ainsi l’intérêt d’un télérupteur/relais modulaire avec une gestion plus souple du temps de retombée, pour affiner le fonctionnement de l’installation sans complexifier le câblage.

Large plage de commande 8 à 253 V avec alimentation AC/DC

L’ESR12DDX-UC se distingue par une très large compatibilité de commande. Il accepte une tension de commande de 8 à 253 V en courant alternatif et de 10 à 230 V en courant continu, avec une alimentation 230 V AC/DC. Cette souplesse facilite son intégration dans de nombreux schémas de commande et permet de l’utiliser dans des environnements techniques variés, sans multiplier les références selon la tension disponible. Pour l’installateur, cela simplifie le choix du matériel et sécurise le remplacement dans les tableaux existants.

Deux contacts à fermeture 16 A adaptés aux charges d’éclairage courantes

Avec ses deux contacts à fermeture et son courant de coupure assigné de 16 A, ce télérupteur relais répond efficacement aux besoins de commande de charges d’éclairage. Il peut piloter jusqu’à 2000 W en lampes à incandescence, 1000 VA en lampes fluorescentes, y compris en montage duo, et 500 VA en fluorescent avec compensation en parallèle. Le courant de coupure maximal atteint 8 A pour un cos phi de 0,6, ce qui le rend pertinent pour des charges réelles et non purement résistives. Ces caractéristiques en font un choix adapté pour des circuits d’éclairage techniques où la capacité de coupure doit rester cohérente avec l’usage terrain.

Commande manuelle intégrée pour tests, maintenance et exploitation

La présence d’une commande manuelle apporte un avantage pratique au quotidien. Elle permet de vérifier rapidement le fonctionnement du circuit commandé, de faciliter les opérations de maintenance ou de réaliser des essais de mise en service sans dépendre immédiatement de toute la chaîne de commande. Sur un appareil installé en tableau, cette fonction améliore le confort d’intervention et aide à gagner du temps lors des réglages, contrôles ou diagnostics.

Montage sur rail DIN en 1 module pour tableaux compacts

Prévu pour un montage sur barre DIN, ce télérupteur relais occupe une largeur de seulement 1 unité de division, avec une profondeur totale de 58 mm. Ce format compact est particulièrement apprécié dans les coffrets et tableaux où la place disponible doit être optimisée sans renoncer à une fonction de commande avancée. Il s’intègre facilement dans une distribution modulaire structurée, qu’il s’agisse d’une extension de tableau, d’une rénovation ou d’une implantation neuve.

Un appareil multifonction pensé pour des logiques de commande évolutives

Au-delà de sa désignation 1+1 NO 16A, l’ESR12DDX-UC appartient à une gamme de commande modulaire conçue pour offrir plusieurs modes d’exploitation selon le paramétrage. Cette approche intéresse les professionnels recherchant un appareil capable de répondre à différents scénarios de commande sans changer de format ni de philosophie d’installation. Pour l’acheteur, cela signifie un composant technique pertinent lorsqu’il faut concilier compacité, souplesse de commande et adaptation à des besoins évolutifs en tableau électrique.
