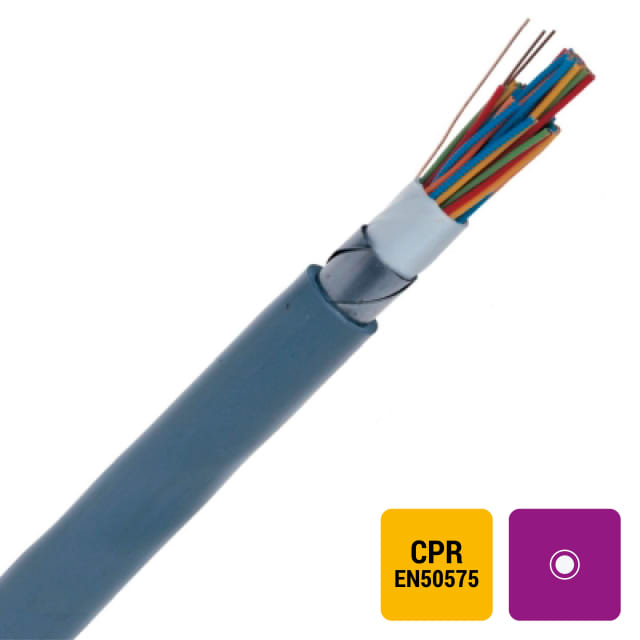

Câble téléphonique armé extérieur 30 paires pour liaisons de communication

Le câble téléphonique armé extérieur TWAVB 30x2x0,8 Eca est conçu pour les installations de téléphonie et de transmission de signaux nécessitant un grand nombre de paires. Sa construction en 30 paires torsadées, soit 60 conducteurs au total, permet d’organiser des liaisons de communication analogiques ou techniques avec une identification claire des conducteurs par code couleur. Ce format convient particulièrement aux réseaux où la densité de raccordement et la continuité des lignes sont des critères importants.

Structure torsadée par paire pour une organisation propre du câblage

Chaque paire est torsadée séparément, ce qui facilite le repérage et le raccordement lors de la mise en œuvre. Les âmes massives de classe 1 en cuivre nu, de diamètre 0,8 mm, apportent une structure adaptée aux installations fixes. Cette conception est pertinente pour les cheminements extérieurs ou les liaisons techniques permanentes, lorsque l’objectif est d’obtenir un câblage téléphonique stable, lisible et simple à distribuer dans les boîtes, coffrets ou points de raccordement.

Protection mécanique renforcée pour pose en environnement extérieur

Ce câble téléphonique extérieur intègre une armure par feuillard sous gaine, un atout important dès qu’une protection mécanique supplémentaire est recherchée sur le parcours. Cette conception aide à mieux supporter les contraintes liées à la pose en extérieur, tout en conservant une géométrie ronde pratique pour le tirage et l’intégration dans les cheminements prévus. La gaine extérieure grise en PVC protège l’ensemble et rend le câble bien identifiable sur chantier comme en maintenance.

Isolation PE et gaine PVC pour usage statique en conditions variées

L’isolation principale des fils en polyéthylène (PE) participe à une bonne séparation des conducteurs, tandis que la gaine extérieure en PVC complète la protection de l’ensemble. Le câble est prévu pour une température de service statique de -15 à 70 °C, ce qui le rend adapté à des installations fixes soumises à des conditions ambiantes variables. Son diamètre extérieur d’environ 25 mm doit être pris en compte pour anticiper correctement le passage dans les réservations, gaines ou supports.

Grand nombre de paires pour répartiteurs, liaisons techniques et extensions

Avec ses 30 paires, ce modèle répond aux besoins des installations téléphoniques plus étendues, qu’il s’agisse d’alimenter plusieurs départs, de relier des points techniques ou de préparer une réserve de lignes sur un même parcours. Il constitue une solution adaptée lorsque plusieurs communications doivent transiter dans une seule enveloppe, tout en gardant une structure rationnelle pour les opérations de brassage, d’identification et d’évolution du réseau.

Contraintes de pose à anticiper pour une mise en œuvre maîtrisée

Le rayon de courbure minimal est de 15 fois le diamètre du câble. Cette donnée est essentielle pour préserver la structure interne lors du tirage et des changements de direction. Avec un poids de 840 kg/km, ce câble armé demande également d’anticiper les conditions de manipulation et de support, en particulier sur les longueurs importantes. En installation fixe, ces caractéristiques permettent de préparer un cheminement cohérent et d’éviter les efforts excessifs sur les paires et l’armure.

Classe de réaction au feu Eca et usage dédié à la téléphonie

Ce câble TWAVB est classé Eca selon l’EN 13501-6 et il est explicitement prévu pour un usage comme câble téléphonique. Il répond ainsi aux attentes des professionnels recherchant un câble de communication extérieur armé, à paires torsadées, clairement identifié pour les applications de téléphonie. Pour un projet de création, d’extension ou de remplacement d’une liaison existante, ce format 30x2x0,8 constitue un choix pertinent lorsque la capacité de paires, la protection mécanique et la lisibilité du câblage sont prioritaires.
