Relais de découplage monophasé pour installation Enphase sur rail DIN

Le relais Q Relay monophasé Q-RELAY-1P-INT est un relais de contrôle modulaire conçu pour assurer la déconnexion physique d’une installation lors d’un défaut réseau. Intégré dans un tableau électrique, il s’adresse aux configurations monophasées nécessitant une coupure rapide en cas de tension ou de fréquence hors plage. Son format compact pour rail DIN 35 mm facilite son intégration dans les coffrets et armoires, tout en conservant une implantation propre et lisible.

Fonction de coupure automatique en cas d’anomalie réseau

Ce relais de contrôle surveille l’alimentation en 230 V avec une plage de fonctionnement de 85 à 265 V et une fréquence nominale de 50 Hz, tolérant une plage de 45 à 55 Hz. En cas d’écart détecté, le déclenchement intervient en 100 ms, ce qui permet une séparation rapide du circuit commandé. Cette logique de découplage est particulièrement adaptée aux systèmes où la continuité de surveillance du réseau et la réaction immédiate sont déterminantes pour la gestion de l’installation.

Sortie bipolaire normalement ouverte pour phase et neutre

Le Q Relay Q-RELAY-1P-INT dispose d’une sortie 2 pôles normalement ouverts, agissant sur L1 et N. Cette configuration permet de piloter la coupure de la phase et du neutre dans une architecture monophasée, avec un courant nominal de 20 A. Pour l’installateur, cela se traduit par un appareillage clair à raccorder dans le tableau, adapté à un usage de contrôle et de découplage dans les ensembles modulaires dédiés à la distribution et à la protection électrique.

Communication CPL intégrée pour les environnements techniques compatibles

Le relais intègre une communication par courant porteur en ligne (PLC), un point important dans les environnements techniques où les équipements doivent échanger des informations via le réseau électrique. Cette caractéristique participe à une intégration cohérente dans un système compatible, sans ajouter de câblage de communication séparé pour cette fonction. Pour les projets nécessitant une lecture plus structurée de l’état du système, c’est un avantage concret dans l’organisation de l’installation.

Montage modulaire simple dans le tableau électrique

Avec des dimensions de 53 mm de large, 90 mm de haut et 58 mm de profondeur, ce relais monophasé prend une place mesurée dans le coffret. Son montage sur rail DIN standard 35 mm permet une pose rapide dans les tableaux de distribution. La section de raccordement acceptée, de 2,5 à 6 mm², couvre des sections courantes en environnement résidentiel ou tertiaire léger, ce qui simplifie la compatibilité avec le câblage de l’installation existante ou neuve.

Conçu pour fonctionner dans des conditions d’installation exigeantes

Le Q Relay fonctionne dans une plage de température de -40 à 50 °C, ce qui autorise son emploi dans des environnements techniques soumis à de fortes variations thermiques, sous réserve d’un montage approprié. Son indice de protection IP20 implique une installation en volume protégé, typiquement à l’intérieur d’un coffret ou d’une enveloppe adaptée. Avec une catégorie de surtension III et un degré de pollution 2, il répond aux contraintes habituelles d’un appareillage modulaire destiné au tableau électrique.

Lecture rapide de l’état de service et manipulation en face avant

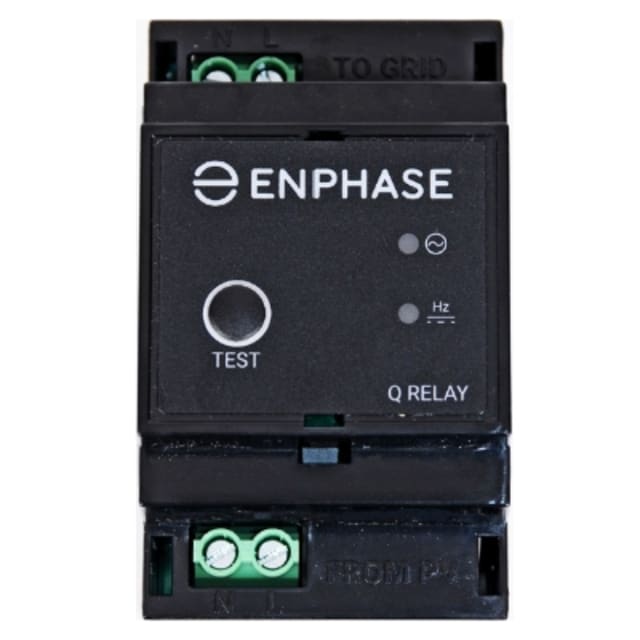

La face avant du relais met en avant une commande de test et des voyants d’état, utiles pour l’exploitation et le contrôle visuel de l’appareil. Cette conception permet d’identifier rapidement le comportement du relais directement au tableau, sans démontage ni intervention complexe. Dans un contexte de maintenance ou de mise en service, cette ergonomie apporte un vrai confort de lecture pour l’électricien ou le technicien.

Un relais de contrôle compact pour tableaux, protections et distribution électrique

Grâce à sa consommation de 10 VA, son poids contenu de 160 g et son architecture monophasée dédiée, le relais Q Relay monophasé Q-RELAY-1P-INT s’intègre naturellement dans les ensembles de tableaux, protections et distribution électrique. Il convient aux installations recherchant un relais modulaire de découplage clair à intégrer, avec sortie bipolaire, montage rail DIN et paramètres techniques précis pour une mise en œuvre propre et cohérente.
