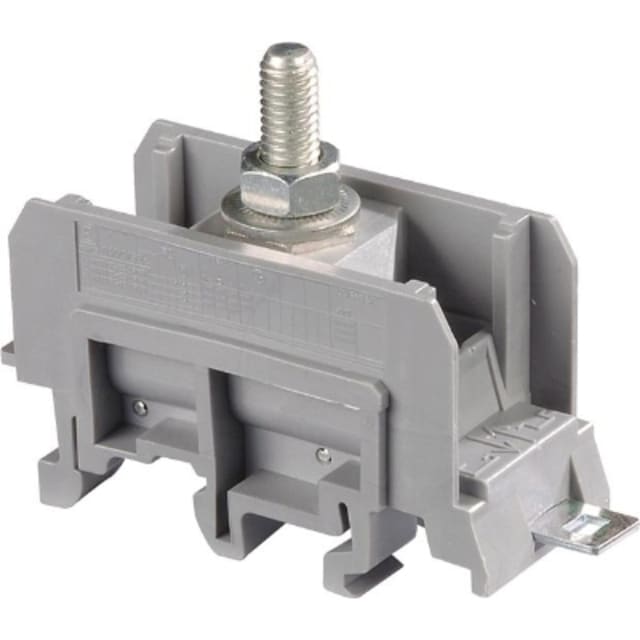

Borne de puissance 70 mm² pour distribution et raccordement sur tableau

Cette borne de puissance grise est conçue pour le raccordement de conducteurs de forte section dans les tableaux électriques et ensembles de distribution. Elle permet d’organiser proprement les départs et reprises de puissance sur rail DIN ou rail G, tout en conservant une implantation lisible dans l’armoire. Son format une étage avec deux réglettes à bornes répond bien aux besoins de connexion en environnement de coffret, lorsque la compacité et la clarté de câblage sont recherchées.

Raccordement adapté aux conducteurs cuivre jusqu’à 70 mm²

Cette borne accepte les conducteurs monofilaire de 2,5 à 70 mm² ainsi que les conducteurs à brins fins sans gaine de 2,5 à 50 mm². Elle convient ainsi aux liaisons de puissance, aux alimentations principales et aux distributions internes nécessitant une section élevée. Le raccordement par boulon sur les deux points de connexion favorise un serrage adapté aux conducteurs importants et aux montages où la tenue mécanique du câble est un critère de choix.

Capacité électrique pensée pour les circuits de puissance

Avec un courant nominal de 150 A et une tension assignée de 1000 V, cette borne s’intègre dans des applications de distribution électrique exigeant une tenue adaptée aux intensités soutenues et aux architectures de tableau de puissance. Elle convient particulièrement pour le raccordement de lignes de forte section, la reprise d’alimentation ou la répartition entre équipements au sein d’un ensemble modulaire.

Montage simple sur rail DIN ou rail G dans les coffrets

Le montage sur rail DIN ou rail G facilite l’intégration dans les armoires et tableaux électriques standards. Cette compatibilité permet de l’utiliser aussi bien en extension d’une distribution existante qu’en création de nouveaux ensembles. Sa largeur de 31 mm aide à préserver l’espace disponible sur le rail, ce qui est utile dans les coffrets où plusieurs fonctions de protection, de commande et de raccordement doivent cohabiter.

Corps isolant thermoplastique pour les environnements techniques

Le corps isolant en thermoplastique est adapté à l’usage en appareillage de tableau, avec une plage de température de service de -55 à 110 °C. Cette caractéristique permet d’envisager son emploi dans des environnements techniques variés, y compris lorsque les conditions thermiques sont plus soutenues à l’intérieur de l’armoire. La teinte grise facilite en outre le repérage cohérent avec les autres éléments de bornier dans une logique de câblage propre et structurée.

Une configuration utile pour la répartition et l’organisation des liaisons

Grâce à sa conception à un étage avec deux réglettes à bornes, ce modèle répond aux besoins de raccordement direct et de continuité sur circuits de puissance. Il convient bien aux tableaux où il faut distribuer une alimentation, reprendre une liaison entrante et sortante ou structurer des connexions de section élevée sans multiplier inutilement les accessoires. Cette configuration contribue à un cheminement plus net des conducteurs et à une lecture plus rapide du câblage lors de l’installation ou de la maintenance.

Un choix pertinent pour les tableaux de distribution électrique

Cette borne de puissance 70 mm² est particulièrement indiquée pour les intégrateurs, tableautiers, installateurs et services maintenance recherchant une solution de raccordement forte section pour armoire électrique. Elle trouve naturellement sa place dans les tableaux de distribution, coffrets industriels, armoires techniques et ensembles de protection où la maîtrise de la section, de l’intensité admissible et de l’encombrement sur rail est essentielle.
