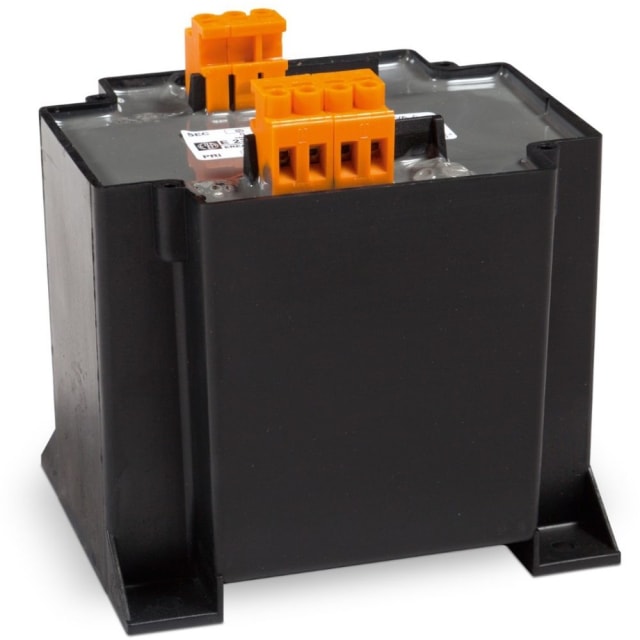

Transformateur de commande monophasé 400 VA pour circuits de commande en 230 V

Ce transformateur de commande monophasé IP20 de 400 VA est conçu pour l’alimentation de circuits de commande nécessitant une tension secondaire 230 V avec séparation des enroulements. Il convient aux applications d’armoires électriques, de commandes industrielles, de relais, de contacteurs et d’équipements de pilotage où une alimentation dédiée et clairement isolée du primaire est recherchée. Sa configuration en fait un choix pertinent pour les ensembles de distribution et de commande nécessitant une puissance stable et adaptée aux organes de contrôle.

Configuration de tensions adaptée aux besoins d’intégration en tableau

Le primaire accepte plusieurs prises de tension, avec 230 V, 245 V, 400 V et 415 V, tandis que le secondaire délivre 230 V. Cette polyvalence facilite l’intégration dans des installations où la tension d’alimentation disponible varie selon l’architecture du coffret ou du process. La description fabricant mentionne également une configuration primaire 15-0-230-400 V et secondaire 0-0-230 V, utile pour les montages de commande où l’on souhaite adapter précisément l’alimentation des auxiliaires et des circuits de pilotage.

Transformateur de séparation pour une alimentation distincte des circuits de commande

Ce modèle est exécuté en tant que transformateur de séparation. Ce point est important pour les applications où l’on souhaite alimenter un circuit de commande distinct du réseau amont, avec une séparation galvanique adaptée aux usages de pilotage et d’interface. Il n’est en revanche pas donné comme transformateur de sécurité, ce qui oriente clairement son usage vers la commande et la distribution interne d’équipements plutôt que vers des applications relevant de très basse tension de sécurité.

Puissance 400 VA avec bon comportement pour l’appel de charge

Avec une puissance apparente de dimensionnement de 400 VA, ce transformateur répond aux besoins courants d’alimentation de composants de commande et d’automatismes. La puissance d’appel indiquée de 1100 VA constitue un atout intéressant lors de l’enclenchement de charges inductives ou de bobines, en limitant les difficultés liées aux pointes d’appel au démarrage. Cela aide à dimensionner plus sereinement l’alimentation des circuits comportant contacteurs, relais ou autres organes électromagnétiques.

Format compact IP20 pour intégration en armoire électrique

Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement à l’intérieur d’un tableau, d’un coffret ou d’une enveloppe technique. Avec des dimensions de 130 mm de largeur, 132 mm de hauteur et 110 mm de profondeur, il reste dans un format cohérent pour l’intégration en armoire. Ce modèle n’est pas prévu pour un montage sur rail DIN, ce qui doit être pris en compte au moment de la conception du support et de l’implantation dans le coffret.

Conception technique pensée pour un usage de commande

Ce transformateur repose sur une âme en cuivre et une classe d’isolant B selon l’IEC 85. Sa tension relative de court-circuit Uk de 3,9 % donne une indication utile sur son comportement électrique en service. Il n’est pas annoncé comme résistant aux courts-circuits, ce qui implique de prévoir une protection amont et un schéma de protection correctement dimensionné dans l’installation. Ce positionnement en fait un composant adapté aux ensembles de commande étudiés avec leurs dispositifs de protection associés.

Un choix pertinent pour les armoires de pilotage et de distribution

Grâce à sa combinaison entre séparation des enroulements, secondaire 230 V, puissance de 400 VA et protection IP20, ce transformateur de commande monophasé trouve naturellement sa place dans les tableaux électriques, coffrets de distribution technique et armoires de machine. Il répond aux besoins des professionnels recherchant un transformateur de commande 230 V capable d’alimenter des auxiliaires de façon claire, structurée et compatible avec les contraintes d’intégration habituelles en environnement de tableau.
