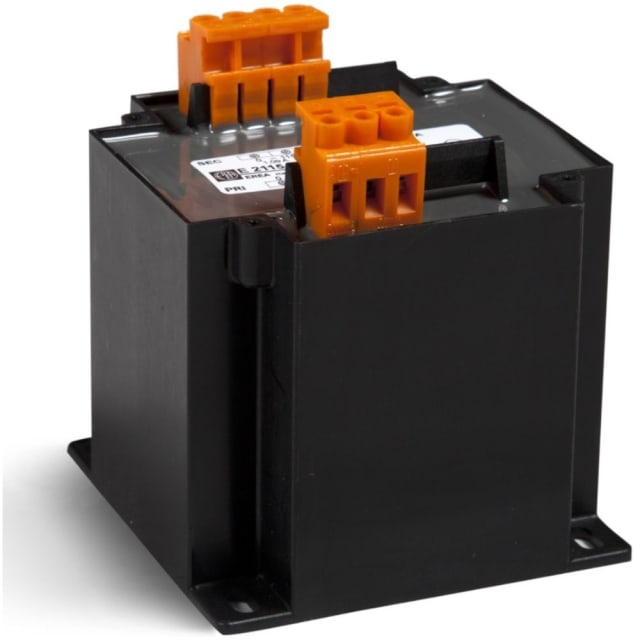

Transformateur monophasé de séparation 250 VA pour alimentation et isolement de circuits

Ce transformateur de protection monophasé IP20 250 VA est conçu pour assurer la séparation galvanique entre le réseau et le circuit alimenté. Il convient aux applications de commande, d’alimentation auxiliaire et d’isolement de circuits dans les armoires électriques, tableaux et ensembles techniques où une tension secondaire dédiée est recherchée. Sa configuration primaire 230/400 V AC et secondaire 2 x 0-115 V AC permet de répondre à des besoins d’intégration variés en environnement industriel et tertiaire.

Double tension primaire 230/400 V et secondaire 2 x 115 V pour un câblage souple

Grâce à son entrée compatible 230 V ou 400 V en courant alternatif, ce transformateur s’adapte facilement aux architectures électriques courantes. En sortie, le secondaire 2 x 0-115 V AC autorise plusieurs schémas d’utilisation selon le montage retenu, notamment pour disposer de 115 V ou de 230 V au secondaire par couplage adapté. Cette souplesse est particulièrement utile pour l’alimentation de circuits de commande, de signalisation ou d’équipements nécessitant une tension isolée.

Puissance 250 VA adaptée aux circuits de commande et auxiliaires

Avec une puissance apparente de 250 VA, ce transformateur monophasé répond aux besoins des installations demandant une alimentation stable pour des fonctions auxiliaires. Il constitue un bon choix pour les équipements de pilotage, relais, automatismes, voyants, contacteurs ou autres organes de commande, tout en conservant un format cohérent pour une intégration en coffret ou sur châssis. Son rendement annoncé à 91 % contribue à une exploitation maîtrisée dans les ensembles électriques techniques.

Construction encapsulée IP20 pour intégration en tableau électrique

Son indice de protection IP20 le destine à une installation dans un environnement protégé, typiquement à l’intérieur d’une armoire ou d’un coffret électrique. La réalisation encapsulée sous résine synthétique sous vide participe à une présentation propre du transformateur et à une bonne tenue en usage d’appareillage. Le produit est préparé pour la classe de protection II et fonctionne sur une fréquence de 50 à 60 Hz, ce qui facilite son emploi dans de nombreuses configurations de distribution et de commande.

Raccordement par bornes à vis 4 mm² pour une mise en œuvre nette

Le raccordement primaire comme secondaire s’effectue sur bornes à vis acceptant jusqu’à 4 mm², un point important pour obtenir un câblage précis et bien maintenu dans les tableaux. Cette conception facilite le travail de l’installateur lors de l’intégration dans une armoire électrique, notamment lorsque la lisibilité du câblage et la tenue des connexions sont recherchées. La fixation par équerres avec trous de montage oriente clairement ce modèle vers une pose sur support dédié plutôt que sur rail DIN.

Format compact pour montage sur châssis ou fond de coffret

Avec des dimensions de 102 x 102 x 110 mm, ce transformateur de séparation 250 VA reste compact au regard de sa capacité. Il trouve sa place dans les coffrets et tableaux où l’espace doit être optimisé sans compromis sur la fonction d’isolement. Son poids d’environ 4 kg reflète une conception à enroulements cuivre et une structure adaptée aux usages techniques nécessitant une alimentation séparée fiable dans un volume contenu.

Caractéristiques électriques utiles pour les ensembles techniques

Ce modèle dispose d’une classe thermique B, d’une tension de court-circuit relative de 7,2 % et d’une rigidité diélectrique de 4500 Vac. Il présente également une consommation à vide de 10,3 W. Ces données intéressent directement les professionnels qui dimensionnent un tableau ou une alimentation de commande et qui souhaitent choisir un transformateur monophasé IP20 250 VA cohérent avec les contraintes d’isolement, d’échauffement et d’encombrement de leur installation.
