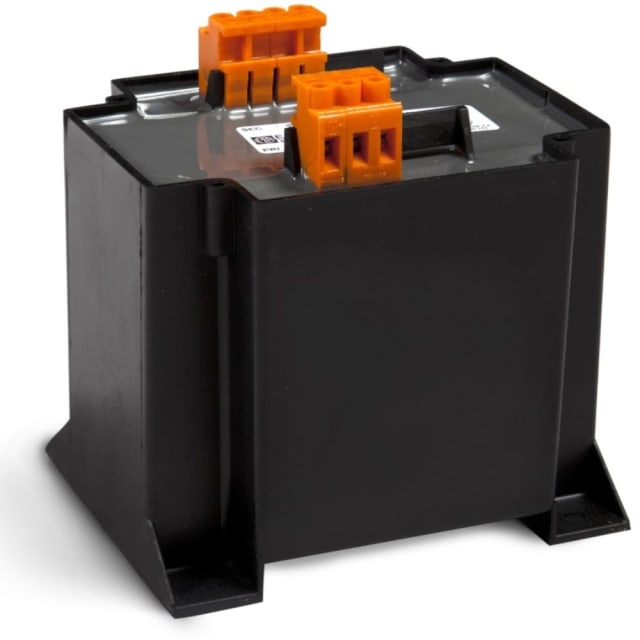

Transformateur de protection monophasé 400 VA pour circuits de séparation

Ce transformateur monophasé 400 VA est conçu pour l’alimentation et la séparation galvanique de circuits en environnement électrique et de commande. Il fonctionne avec une tension primaire 230 V ou 400 V et délivre en sortie deux enroulements secondaires 115 V, permettant également une configuration en 230 V selon le besoin de l’installation. Ce format en fait une solution adaptée aux armoires, coffrets et ensembles de distribution qui nécessitent une alimentation isolée pour des équipements de commande, de signalisation ou d’interface.

Configuration primaire 230/400 V et secondaire 2 x 115 V / 230 V

Sa polyvalence de raccordement facilite son intégration dans des installations utilisant différentes tensions d’alimentation. Le primaire accepte 230 V ou 400 V, tandis que le secondaire est prévu en 2 x 115 V avec possibilité d’obtenir 230 V selon le câblage retenu. Cette architecture est particulièrement utile pour alimenter des circuits auxiliaires, des commandes industrielles ou des équipements nécessitant une tension séparée du réseau principal.

Transformateur de séparation pour une meilleure isolation fonctionnelle

Ce modèle est exécuté en tant que transformateur de séparation. Il est donc destiné aux applications où l’on recherche une isolation électrique entre le primaire et le secondaire, afin de dissocier le circuit alimenté du réseau amont. Ce principe est pertinent dans de nombreux montages de commande et de protection, notamment lorsque l’on souhaite limiter les interactions entre le réseau d’alimentation et les circuits secondaires associés.

Puissance 400 VA adaptée aux besoins d’alimentation auxiliaire

Avec une puissance apparente nominale de 400 VA, ce transformateur convient aux usages qui demandent une alimentation stable pour des ensembles de commande ou des récepteurs auxiliaires. Cette capacité permet de couvrir une large plage d’applications dans les tableaux électriques, armoires techniques et équipements industriels. La consommation en veille de 15,5 W est également un point à prendre en compte pour le dimensionnement global de l’installation et l’évaluation des pertes permanentes.

Format compact IP20 pour intégration en tableau ou coffret

Son indice de protection IP20 le destine à une installation dans un environnement protégé, typiquement à l’intérieur d’un coffret, d’une armoire ou d’un tableau électrique. Avec des dimensions de 130 mm de largeur, 132 mm de hauteur et 110 mm de profondeur, il s’intègre dans des espaces techniques où l’encombrement doit rester maîtrisé. Ce modèle n’est pas prévu pour un montage sur rail ni pour un montage sur platine selon les données disponibles, ce qui oriente clairement son choix vers une implantation compatible avec son mode de fixation dédié.

Conception technique avec enroulements cuivre et isolation classe B

Le transformateur est réalisé avec une âme en cuivre et une classe de matière isolante B selon l’IEC 85. Cette configuration répond aux exigences courantes des circuits de transformation monophasés utilisés dans les ensembles électriques techniques. La tension relative de court-circuit Uk de 3,6 % apporte une indication utile pour l’étude du comportement du transformateur dans le cadre du dimensionnement et de l’exploitation du circuit.

Un choix pertinent pour les armoires de commande et la distribution technique

Ce transformateur de protection monophasé IP20 400 VA répond aux besoins des professionnels recherchant une solution de séparation pour alimentation auxiliaire en 115 V ou 230 V. Il s’adresse particulièrement aux applications en tableau électrique, automatisme, commande et distribution technique, lorsque la compatibilité entre tension primaire 230/400 V, puissance 400 VA et secondaire configurable constitue un critère de sélection essentiel.
