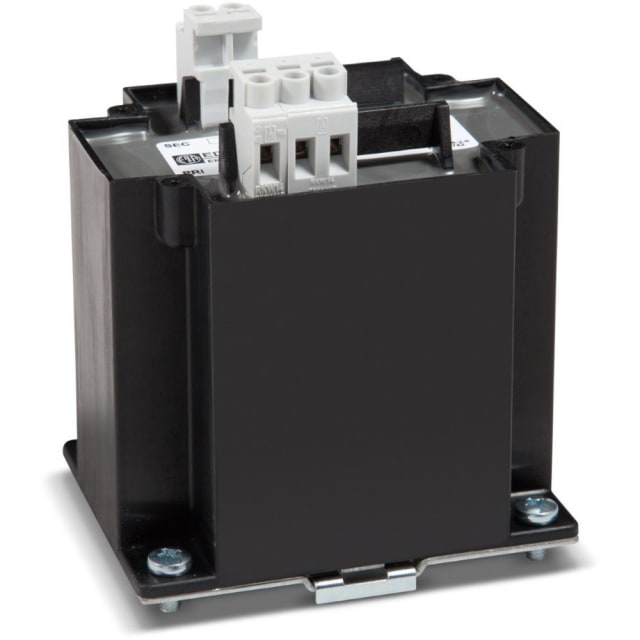

Transformateur de sécurité monophasé 24V 100VA pour circuits de commande

Ce transformateur de sécurité monophasé 24V 100VA est conçu pour alimenter des circuits de commande, d’automatisme et de signalisation en basse tension. Avec une tension primaire 230/400 V et une tension secondaire 24 V, il permet d’abaisser la tension d’alimentation pour fournir une sortie adaptée aux équipements auxiliaires, tout en répondant à un usage de transformateur de sécurité. Sa puissance apparente de 100 VA convient aux installations nécessitant une alimentation stable pour relais, contacteurs, commandes de coffret ou accessoires de tableau électrique.

Configuration primaire 230/400 V et sortie secondaire 24 V

Sa double tension primaire 230 V / 400 V apporte une vraie souplesse d’intégration dans les armoires et tableaux électriques. Cette configuration facilite l’adaptation à différents schémas d’alimentation sans changer de transformateur. En sortie, le secondaire 24 V est particulièrement recherché pour les circuits de commande industriels et tertiaires, lorsque l’on souhaite alimenter des organes fonctionnels en très basse tension issue d’un transformateur dédié.

Format compact pour intégration en armoire électrique

Avec des dimensions de 102 mm de hauteur, 89 mm de largeur et 72 mm de profondeur, ce transformateur de sécurité 100VA reste compact pour son niveau de puissance. Ce format aide à optimiser l’encombrement dans un coffret ou une armoire, notamment lorsque plusieurs appareillages doivent cohabiter sur une implantation serrée. Son indice de protection IP20 le destine à une installation dans une enveloppe appropriée, à l’abri des contacts accidentels avec les parties actives dans le cadre d’un montage conforme.

Conçu pour la distribution des tensions de commande

Ce modèle est exécuté en tant que transformateur de sécurité, et non comme transformateur de séparation ou transformateur économique. Il répond donc à un besoin précis : créer une alimentation 24 V AC dédiée aux fonctions de commande. C’est un choix pertinent pour les applications où l’on cherche à alimenter des bobines, des voyants, des circuits de pilotage ou des automatismes nécessitant une tension alternative de service clairement définie.

Caractéristiques électriques adaptées à un usage technique

La puissance apparente nominale de 100 VA permet de couvrir de nombreux besoins courants en alimentation de commande. Le bobinage à âme cuivre participe à une conception adaptée aux usages électriques techniques, tandis que la classe d’isolant B selon IEC 85 apporte un repère utile pour l’intégration dans des ensembles électrotechniques. La tension relative de court-circuit Uk de 9,1 % donne également une indication intéressante pour les professionnels qui dimensionnent précisément leur installation et veulent anticiper le comportement du transformateur dans le circuit.

Montage en tableau et usage en environnement protégé

Ce transformateur trouve naturellement sa place dans les tableaux, armoires et coffrets de distribution ou de commande. Il est destiné à un environnement protégé, avec un montage dans une enveloppe technique adaptée. Son exécution IP20 et son positionnement sur des applications de commande en font une solution cohérente pour les intégrateurs, tableautiers et installateurs qui recherchent un transformateur monophasé 24V 100VA clair à identifier et simple à associer à des circuits auxiliaires.

Un choix pertinent pour alimenter en 24 V AC sans surdimensionner

Lorsqu’une installation demande une tension 24 V AC avec une réserve de puissance intermédiaire, ce transformateur 100VA constitue un bon équilibre entre compacité et capacité d’alimentation. Il convient lorsque la charge dépasse les petits besoins de signalisation, sans aller vers un transformateur plus volumineux que nécessaire. Sa consommation en veille de 4,4 W est également une donnée utile pour les projets où l’on souhaite mieux apprécier le comportement global de l’équipement au repos.
