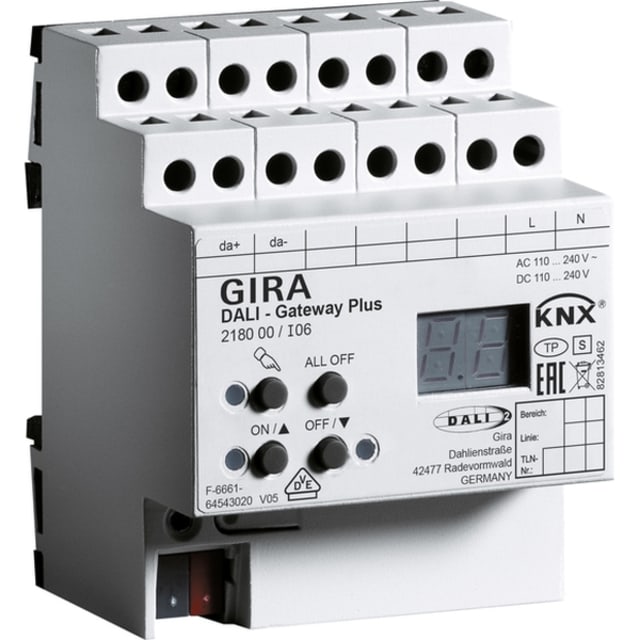

DALI Gateway Plus pour KNX – Compatible avec les normes DALI et DALI-2. – La passerelle DALI Plus forme l’interface entre une installation KNX et une installation d’éclairage DALI numérique. – Contrôle de max. 64 DALI opérant des dispositifs en contrôle individuel, contrôle de groupe au maximum. 32 groupes ou contrôle central via télégramme diffusé (pour les groupes 17-32, maximum 2 dispositifs d’opération chacun). – Fonctionnement manuel des dispositifs également indépendant du bus (également exploitation sur chantier avec contrôle de diffusion). – Fonction d’économie d’énergie : l’alimentation de l’appareil de commande DALI peut être coupée lorsqu’elle est éteinte (via un actionneur de commutation supplémentaire pour KNX). – 16 scènes légères. – Inclusion des groupes dans les scènes lumineuses possibles. – Contrôle d’effets pour max. 16 séquences en 1 à 500 cycles (ou à l’infini) configurables. – Retour des messages de défaillance DALI ou de court-circuit et notification de panne d’alimentation. – Fonction de signal de retour cyclique active ou passive (lisible par objet). – Notification collective de retour de tous les états de commutation possibles. – Les messages de retour peuvent être retardés lorsque la tension du bus est rétablie. Fonctions de groupe et de dispositif : – Commutation et luminosité : fonctions de notification de retour actives (modifiées ou émises cycliquement sur le bus) ou passives (lisibles par objet). – Réglage possible de la plage de luminosité. – Allumage et désactivation de la protection de la lampe. – Le comportement de gradation peut être paramétré. – Fonctions temporelles (délai d’allumage ou d’arrêt, fonction de cage d’escalier prolongée – avertissement anticipé conformément à la norme DIN 18015-2 ou éclairage continu réduit). – La fonction de verrouillage ou la fonction position forcée peuvent être paramétrées pour chaque groupe. Avec la fonction de verrouillage, le clignotement des groupes d’éclairage est possible. – Lecture du statut de participant DALI via KNX. – Compteur des heures de fonctionnement en tant que compteur avant et arrière avec traitement de la valeur limite. – Projection en ligne ou hors ligne des participants DALI avec le plug-in ETS. – Remplacement de dispositifs DALI défectueux individuels pendant le fonctionnement possible sans ETS. Fonctionnement de l’éclairage d’urgence : – Adapté à l’installation d’éclairage d’urgence. – Contrôle et surveillance des systèmes d’éclairage d’urgence DALI avec leur propre alimentation électrique ou centrale. – Prise en charge des convertisseurs de lumière d’urgence DALI conformément à la norme EN 62386-202 (éclairage d’urgence autonome avec interface DALI) : test de fonctionnement, test de fonctionnement continu, test de fonctionnement continu limité, requête sur l’état de la charge de la batterie. Soutien DALI-2 depuis la position d’indice I06. Fonctionnement des installations d’éclairage d’urgence : les réglementations légales et normatives varient d’un pays à l’autre. Dans tous les cas, l’utilisateur/concepteur doit vérifier que les réglementations spécifiques sont respectées. Approbation VDE conformément aux EN 60669-1, EN 60669-2-1. Projection et mise en service de l’appareil depuis ETS 4.1 (recommandé) ou avec ETS 3 depuis la version « d ». La connexion et le terminal de branche pour KNX sont inclus dans la livraison.
