Relais d’intensité modulaire pour commande automatique sur détection de courant

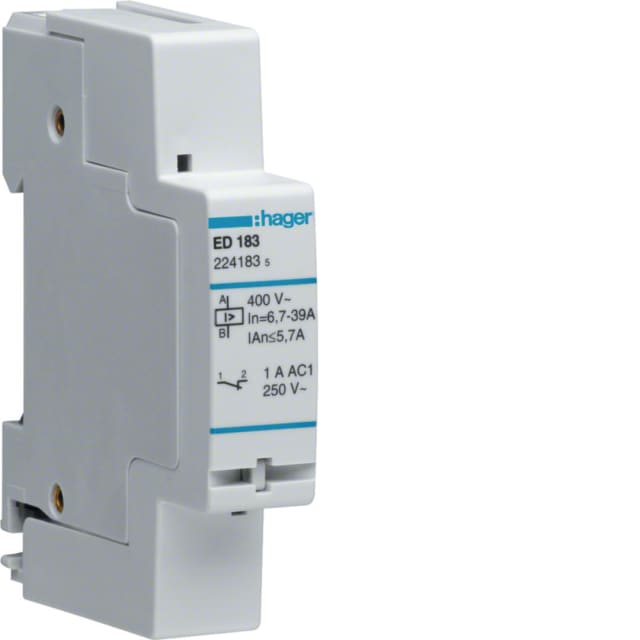

Le relais d’intensité ED183 est conçu pour déclencher automatiquement une commande lorsqu’un courant est détecté dans le circuit surveillé. Ce principe est particulièrement utile pour piloter un équipement auxiliaire à partir du fonctionnement réel d’un autre appareil : démarrage d’une aspiration sur mise en route d’une machine, activation d’une ventilation, commande d’un éclairage technique ou gestion d’un automatisme lié à la consommation. Son format modulaire 1 pas facilite son intégration dans un tableau électrique sans encombrer l’installation.

Plage de détection large pour s’adapter à de nombreux usages

Ce modèle couvre un courant de dimensionnement de 6,7 à 39 A, avec un courant de réponse de 3,1 à 5,7 A. Cette amplitude permet de l’utiliser sur des circuits présentant des consommations variables tout en gardant une détection exploitable pour la commande. Le relais mesure l’intensité du circuit surveillé et bascule son contact de sortie lorsque le seuil utile est atteint, ce qui en fait une solution adaptée aux applications où la commande doit dépendre de la charge réellement en service.

1 contact normalement ouvert pour piloter un circuit de commande

Le relais dispose d’un contact normalement ouvert, sans contact inverseur ni contact d’ouverture. Cette configuration convient aux commandes simples où l’on souhaite fermer un circuit de pilotage uniquement lorsque le courant surveillé est présent. Le contact de commande est donné pour 1 A, avec une tension de coupure maximale de 230 V et une capacité de coupure maximale de 250 VA, ce qui le destine à des fonctions de commande cohérentes avec un appareillage modulaire de tableau.

Montage rail DIN en largeur 1 module pour intégration propre au tableau

Prévu pour un montage sur barre DIN, ce relais s’installe directement dans l’enveloppe ou le coffret de distribution aux côtés des autres appareils modulaires. Sa largeur de 1 module simplifie le repérage et l’implantation, tandis que sa profondeur totale de 60 mm reste compatible avec une intégration compacte dans la plupart des tableaux adaptés à ce type d’équipement. C’est un choix pertinent lorsque l’espace disponible doit être maîtrisé sans renoncer à une fonction de contrôle de courant dédiée.

Commande en 230 V AC avec réponse rapide à la retombée

Le relais fonctionne en tension alternative et utilise une tension de dimensionnement de 230 V. Sa temporisation maximale à la retombée de 20 ms permet une désactivation très rapide du circuit de commande lorsque le courant surveillé disparaît. Cette réactivité est intéressante dans les montages où l’on souhaite que l’équipement piloté suive de près l’arrêt de la charge principale, sans inertie inutile au niveau du contact de sortie.

Endurance élevée pour les cycles de commutation répétés

Pour les applications avec sollicitations fréquentes, ce relais d’intensité bénéficie d’une endurance électrique de 1 000 000 de cycles et d’une endurance mécanique de 10 000 000 de cycles sur le contact de commande. La fréquence de commutation électrique maximale atteint 1800 cycles par heure, ce qui le rend adapté aux installations techniques où les mises en marche et arrêts sont réguliers. Ces caractéristiques en font une solution pertinente pour les automatismes de service qui travaillent au rythme réel des équipements raccordés.

Protection IP40 et utilisation adaptée aux environnements de tableau

Avec un indice de protection IP40, ce relais est destiné à être mis en œuvre dans un environnement de tableau ou de coffret approprié. Il répond ainsi aux besoins courants des installations de distribution et de commande où l’appareil est protégé par son enveloppe d’intégration. Pour un achat sans erreur, ce modèle correspond à un relais d’intensité modulaire 1 contact normalement ouvert, au format 1 module, prévu pour la détection de courant et la commande associée dans une installation électrique organisée sur rail DIN.
