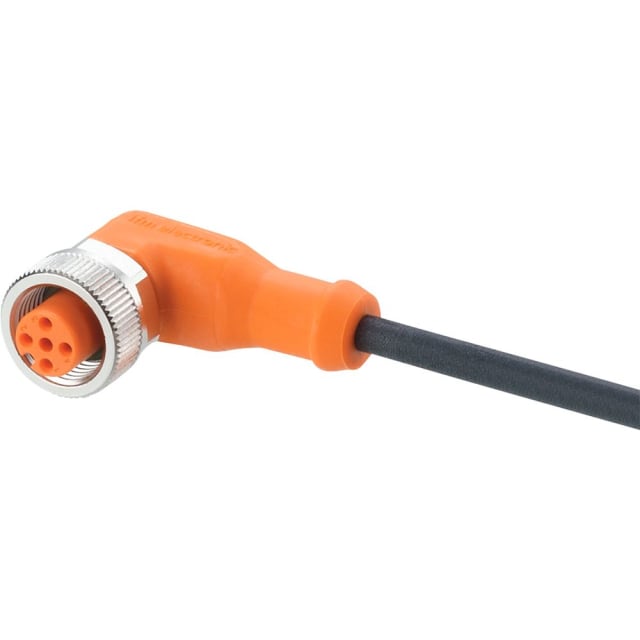

Connecteur femelle coudé M12 5 pôles pour raccordement de capteurs et actionneurs

Ce connecteur femelle coudé M12 5 pôles avec câble de 5 m est conçu pour le raccordement propre et compact des capteurs, actionneurs et équipements d’automatisme. Son format M12 codé A correspond aux montages courants en environnement machine et permet une intégration simple lorsque l’espace disponible autour du point de connexion est limité. La sortie coudée facilite le passage du câble et réduit l’encombrement au niveau du connecteur.

Câble PUR 5 m adapté aux environnements industriels exigeants

Le câble préconfectionné de 5 mètres est équipé d’une gaine PUR noire de diamètre 4,3 mm, bien adaptée aux applications exposées aux huiles et aux fluides de refroidissement. Sa construction en 4 x 0,34 mm² permet une alimentation et une transmission stables pour les usages capteurs/actionneurs. Sans silicone et sans halogène, il répond aux contraintes d’intégration rencontrées sur de nombreuses machines, lignes automatisées et installations de production.

Connexion électrique maîtrisée pour signaux et alimentation

Ce modèle fonctionne avec une tension de service inférieure à 250 V AC et 300 V DC, avec un courant maximal de 4 A. Sa configuration 5 pôles en 4 fils convient aux liaisons industrielles nécessitant un connecteur M12 codé A pour capteurs, détecteurs ou périphériques d’automatisme. Les contacts dorés favorisent une connexion précise au niveau de l’interface, ce qui est particulièrement utile pour les applications où la continuité de contact doit rester constante dans le temps.

Étanchéité élevée pour zones exposées aux projections et au nettoyage

Avec ses indices de protection IP65, IP67, IP68 et IP69K, ce cordon de raccordement est pensé pour les environnements soumis aux poussières, aux projections d’eau, aux lavages intensifs ou aux ambiances industrielles sévères. Le boîtier en TPU, l’écrou en laiton nickelé et le joint d’étanchéité en FKM participent à une interface de connexion bien protégée, adaptée aux contraintes mécaniques et aux variations d’environnement rencontrées en atelier ou sur machine.

Conception pratique pour usage mobile et passage en chaîne porte-câbles

Ce connecteur M12 femelle coudé est compatible avec les installations en chaîne porte-câbles, un point important pour les applications dynamiques. Il convient donc aux machines avec mouvements répétitifs, sous réserve du respect des conditions de pose adaptées au câble. Cette conception aide à sécuriser le cheminement du raccordement sur les parties mobiles, tout en conservant un encombrement maîtrisé grâce à la tête coudée.

Montage soigné et serrage adapté à l’environnement machine

Le couple de serrage recommandé de 0,6 à 1,5 Nm permet d’obtenir un montage adapté sur l’interface M12. Cette plage de serrage contribue à préserver l’étanchéité de la connexion tout en facilitant l’installation sur capteurs et actionneurs compatibles. Le format compact du corps, avec des dimensions de 26,5 x 15,5 x 36,5 mm, simplifie l’intégration dans les zones de câblage serrées, armoires techniques ouvertes sur machine ou points de raccordement difficiles d’accès.

Un câble préconfectionné M12 pensé pour l’automatisme industriel

Pour un besoin de connectique machine prêt à poser, ce câble avec connecteur femelle coudé M12 5 pôles constitue une solution efficace pour gagner du temps au câblage et obtenir une liaison propre dès l’installation. Il convient particulièrement au raccordement d’automatisme, aux liaisons capteurs/actionneurs et aux ensembles nécessitant un câble préconfectionné robuste, étanche et compact. Sa longueur de 5 m offre une marge confortable pour relier les équipements sans ajout de raccord intermédiaire.
