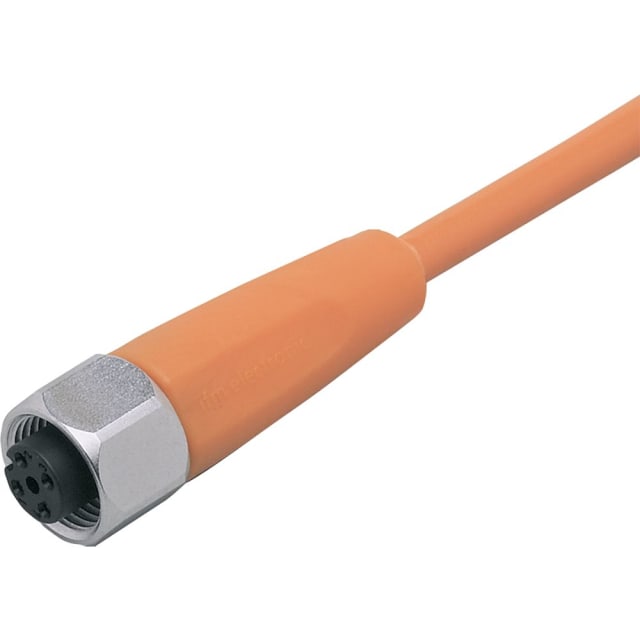

Connecteur femelle droit M12 pour raccordement capteurs et actionneurs

Ce connecteur femelle droit M12 est conçu pour le raccordement de capteurs, d’actionneurs et d’équipements d’automatisme nécessitant une connexion préconfectionnée prête à poser. Sa configuration droite facilite l’intégration dans les machines, armoires et lignes de production lorsque l’encombrement axial reste compatible avec l’installation. Le codage A correspond aux usages courants en connectique industrielle pour les liaisons de détection et de commande, avec un câblage 4 fils adapté à de nombreuses applications terrain.

Configuration M12 codage A avec câblage 4 fils

Le connecteur est équipé d’une interface M12 à codage A et de 4 contacts dorés, ce qui favorise une connexion propre et stable pour les signaux et l’alimentation de terrain dans la limite de 250 V AC / 300 V DC et 4 A. Le câble intégré de 10 mètres en 4 x 0,34 mm² permet d’atteindre plus facilement les boîtiers, coffrets ou points de raccordement éloignés sans ajouter de jonction intermédiaire. Cette longueur apporte de la souplesse au montage sur machine, convoyeur, poste automatisé ou installation de process.

Protection renforcée pour environnements humides et zones exposées

Ce modèle est adapté aux environnements industriels soumis à l’humidité, aux projections et aux nettoyages fréquents grâce à ses indices de protection IP65, IP67, IP68 et IP69K. Il convient donc aux installations où l’étanchéité du raccordement est un critère important, notamment sur machines de production, équipements de process et zones de lavage. Le joint en EPDM et l’écrou de verrouillage en acier inoxydable 316L participent à une fermeture mécanique adaptée aux conditions de service exigeantes.

Câble PVC 10 m pour installation fixe ou mobile

Le câble PVC orange de 10 m présente un diamètre extérieur de 4,9 mm, un format équilibré entre tenue mécanique, maniabilité au passage et simplicité de routage. Il peut être utilisé aussi bien sur des installations fixes que sur des applications dynamiques, puisqu’il est compatible avec les chaînes porte-câbles. Cette caractéristique est particulièrement utile sur les machines avec déplacements répétitifs, où la gestion des mouvements du câble fait partie des contraintes d’exploitation.

Tenue mécanique pensée pour les automatismes industriels

Le corps moulé en PVC, les contacts dorés et le système de serrage avec couple recommandé de 0,6 à 1,5 Nm répondent aux besoins de raccordement en environnement machine. La conception droite M12 reste pertinente lorsque l’on recherche une connexion simple à monter, facile à identifier et adaptée aux interfaces standardisées de terrain. L’ensemble est également prévu pour résister aux sollicitations usuelles des équipements automatisés, notamment lorsque les raccordements sont exposés aux vibrations ou aux manipulations lors des opérations de maintenance.

Large plage de température pour process et équipements techniques

Ce connecteur femelle droit M12 peut être mis en œuvre dans une plage de température ambiante de -25 à 100 °C, avec une plage de 5 à 100 °C en mouvement. Il s’intègre ainsi dans des environnements techniques variés, qu’il s’agisse de lignes de fabrication, d’équipements de conditionnement, d’installations de manutention ou de machines spéciales. Cette amplitude thermique permet de sécuriser le choix du raccordement lorsque les variations de température font partie des contraintes de fonctionnement.

Un choix pertinent pour la connectique machine et le raccordement d’automatisme

Pour une application de connectique machine, de câbles préconfectionnés capteurs actionneurs ou de raccordement d’automatisme, ce connecteur femelle droit M12 réunit les éléments recherchés sur le terrain : format standard M12, codage A, câble 4 fils, longueur de 10 m, compatibilité chaîne porte-câbles et haut niveau de protection contre les intrusions. Il constitue une solution pratique pour raccorder rapidement un capteur ou un actionneur tout en gardant une installation propre, lisible et adaptée aux contraintes d’un environnement industriel.
