Répartiteur de puissance plat tétrapolaire 250 A pour distribution forte intensité

Ce répartiteur de puissance plat tétrapolaire 250 A est conçu pour assurer une répartition électrique sur quatre pôles dans les tableaux, coffrets et ensembles de distribution nécessitant une implantation compacte. Son format extra-plat facilite son intégration lorsque la profondeur disponible est limitée, tout en conservant une capacité adaptée aux liaisons de puissance. Il convient particulièrement aux montages où l’on recherche une distribution claire, structurée et compatible avec des raccordements par cosses.

Format extra-plat pratique pour les montages sur plaque ou platine

Sa conception permet une fixation apparente sur plaque pleine ou sur platine par vis M6, ce qui simplifie son intégration dans de nombreux environnements de câblage. Avec des dimensions de 165 mm de long, 228 mm de large et 75,5 mm de profondeur, ce répartiteur offre une solution de distribution puissante sans recourir à un appareillage encombrant. L’absence de possibilité de montage adossé oriente clairement le produit vers une installation pensée pour rester accessible et bien dégagée à l’intérieur du coffret.

Configuration tétrapolaire adaptée aux réseaux avec plusieurs départs

Ce modèle dispose de 3 entrées et de 7 bornes de raccordement, ce qui permet d’organiser la distribution en aval de façon rationnelle selon l’architecture du tableau. La conception tétrapolaire répond aux besoins de répartition sur quatre pôles, avec une approche lisible pour les installations de puissance. Le raccordement s’effectue par câble, avec une section maximale admissible de 150 mm², un point déterminant pour les liaisons principales ou les départs exigeant une forte capacité de passage.

Capacité 250 A et tension d’isolement Ui 1000 V

Avec un courant nominal de 250 A, ce répartiteur est dimensionné pour les applications de distribution électrique nécessitant un niveau d’intensité élevé. Sa tension d’isolement de mesure Ui de 1000 V apporte une donnée importante pour la coordination du matériel dans les ensembles de puissance. Ce positionnement technique en fait un composant pertinent pour structurer une répartition robuste entre arrivée et départs, tout en restant dans un format plat particulièrement recherché dans les armoires à espace contraint.

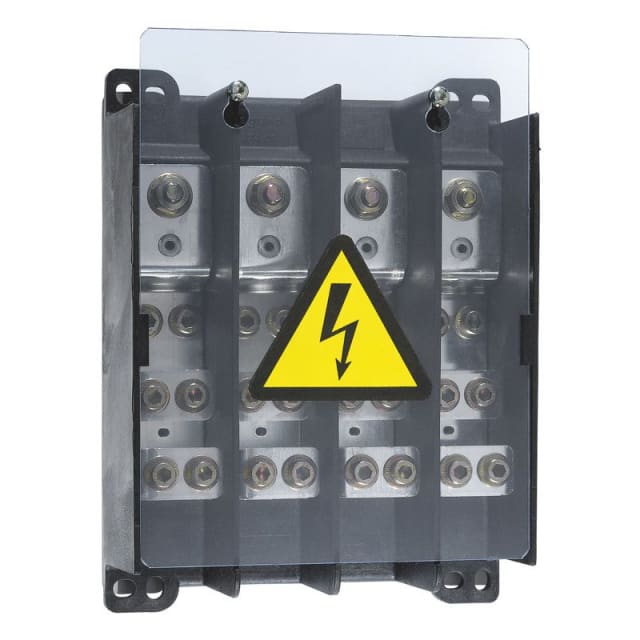

Couvercle transparent vissé pour un contrôle visuel facilité

Le répartiteur est équipé d’un couvercle transparent avec fixation vissée. Cette conception permet de visualiser rapidement l’organisation interne et le positionnement des connexions sans perdre en maintien mécanique du capot. Dans la pratique, cela aide lors des opérations de vérification, de repérage et de maintenance, tout en conservant une protection physique des zones de raccordement. Le couvercle n’est pas plombable, ce qui convient aux configurations où l’accès technique doit rester simple.

Corps synthétique noir sans halogène pour l’intégration en tableau

Le boîtier est réalisé en matière synthétique noire, avec une formulation sans halogène. Ce choix de matériau s’intègre bien dans les ensembles de distribution modernes et répond aux attentes courantes en matière de câblage technique en coffret. Le produit présente par ailleurs un traitement de surface spécifié comme autre, ainsi qu’une classe de protection IP indiquée comme autre, ce qui invite à l’utiliser dans son cadre normal d’intégration en enveloppe ou tableau, conformément à sa fonction de répartiteur de puissance.

Plage d’utilisation pensée pour les installations électriques intérieures

Ce répartiteur est prévu pour une température d’usage de -5 à +40 °C, une plage cohérente avec les applications électriques courantes en environnement intérieur technique. Il ne relève pas d’une exécution antidéflagrante et n’est pas destiné aux atmosphères à gaz ou poussières explosibles. Il constitue ainsi une solution de répartition adaptée aux installations standards de distribution, lorsque l’objectif est d’obtenir un point de dérivation de puissance tétrapolaire compact, lisible et simple à intégrer dans un tableau électrique.
