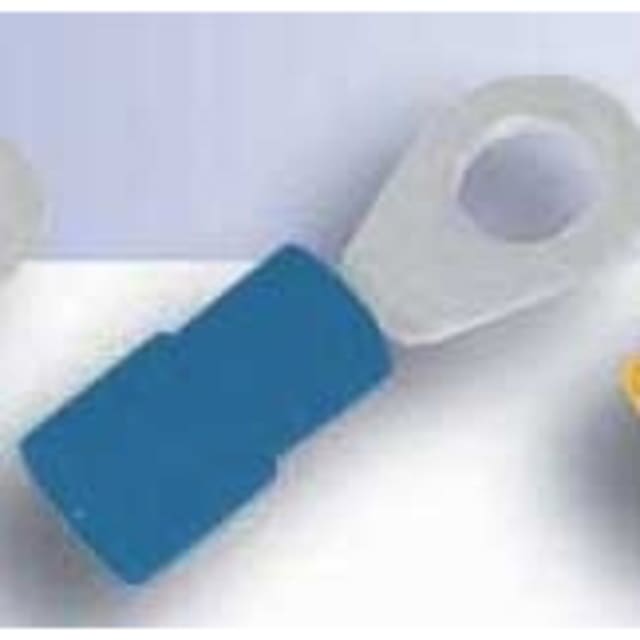

Oeillet cuivre isolé bleu pour raccordement sur borne M4

Cet oeillet cuivre isolé bleu est conçu pour réaliser un raccordement propre et net sur une vis ou une borne M4 avec des conducteurs souples ou rigides de section 1,5 à 2,5 mm². Son format à plage ronde permet un serrage bien positionné sur la borne, pratique pour les montages en tableau, les raccordements d’appareillage, les liaisons de coffret ou les connexions de maintenance.

Plage ronde pré-isolée pour un câblage plus net

La cosse pré-isolée ronde associe un fût d’insertion gainé et un oeillet de borne de 4 mm. Cette configuration facilite l’introduction du câble et aide à obtenir une terminaison plus régulière qu’un conducteur nu directement serré sous vis. La couleur bleue permet en outre d’identifier rapidement la plage de section compatible 1,5 à 2,5 mm² lors du câblage ou du repérage sur chantier.

Cuivre étamé et isolation polyamide pour les usages techniques

Le corps conducteur en cuivre étamé favorise une bonne continuité électrique tout en apportant une protection de surface adaptée aux environnements de câblage courants. L’isolation en polyamide 6.28 entoure la zone de sertissage et contribue à une manipulation plus propre au montage. L’ensemble convient aux applications nécessitant une tenue en température jusqu’à 105 °C.

Entrée conique pensée pour l’insertion du conducteur

L’entrée conique simplifie l’engagement du câble dans la cosse, ce qui est particulièrement utile lors des opérations répétitives ou lorsque l’on travaille sur des conducteurs multibrins. Cette forme aide à guider l’âme du câble dans le fût avant sertissage, limite les accrocs à l’insertion et rend la préparation plus confortable pour l’installateur.

Format adapté aux sections 1,5 à 2,5 mm²

Ce modèle est destiné aux conducteurs de 1,5 à 2,5 mm², une plage très courante pour de nombreux circuits d’alimentation, de commande et de distribution secondaire. Associé à une borne M4, il répond bien aux besoins de connexion dans les coffrets, armoires, automatismes, luminaires techniques ou équipements électriques nécessitant une liaison par vis avec cosse à oeillet.

Dimensions compactes pour intégration en espace réduit

Avec une longueur d’environ 12 mm, une largeur de 8 mm et une épaisseur de 2,3 mm, cet oeillet isolé conserve un encombrement maîtrisé. Son diamètre de borne de 4 mm correspond aux fixations M4, ce qui facilite le choix du bon accessoire au moment du câblage. Ce gabarit compact convient bien aux ensembles où plusieurs connexions doivent cohabiter sur une zone restreinte.

Conforme à la norme DIN 46237

La conception selon la norme DIN 46237 apporte un repère utile pour les professionnels recherchant une cosse ronde pré-isolée aux dimensions et à l’usage clairement identifiés. Pour obtenir un résultat propre, il est recommandé d’utiliser une pince à sertir adaptée à la section 1,5-2,5 mm² et de vérifier la correspondance entre le conducteur, l’oeillet M4 et la borne de réception avant installation.
