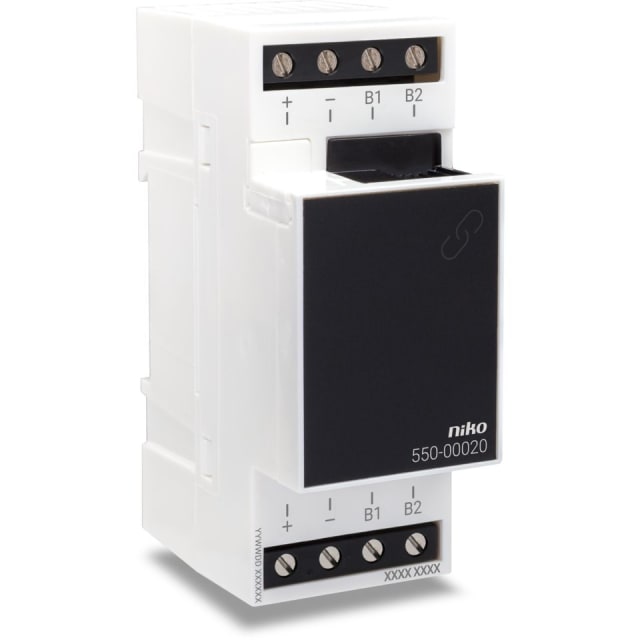

Module de couplage rail DIN pour extension Niko Home Control

Ce module de couplage rail DIN Home Control est conçu pour assurer la continuité de l’alimentation et du bus entre différentes rangées de modules dans une installation Niko Home Control. Il s’intègre dans un tableau modulaire et permet de relier proprement les modules répartis sur plusieurs rails DIN, ce qui en fait un élément clé pour structurer une installation domotique évolutive et bien organisée.

Positionnement prévu en tête de rangée

Ce module doit être installé au début d’une nouvelle rangée de modules, en première position à gauche sur le rail DIN. Cette implantation répond à sa fonction de couplage entre rails et facilite la distribution de l’alimentation ainsi que du bus vers les modules de la rangée concernée. Pour l’installateur, cela permet une architecture plus lisible dans le coffret et une continuité fonctionnelle entre les différents niveaux de l’installation.

Transmission de l’alimentation et du bus entre rails

Le module repique la tension d’alimentation et la communication du système NHC depuis le rail précédent et/ou vers le rail suivant grâce à ses contacts supérieurs et inférieurs. Il sert donc d’interface de liaison entre plusieurs lignes de modules DIN au sein d’un même ensemble Home Control. Cette fonction est particulièrement utile lorsque la configuration du tableau impose plusieurs rangées et que la distribution doit rester cohérente sans câblage inutilement complexe.

Intégration dans un système domotique NHC modulaire

Prévu pour l’environnement Niko Home Control, ce module n’appartient pas aux systèmes KNX, LON ou Powernet et répond à une logique de bus propre au système NHC. Il convient ainsi aux installations domotiques qui utilisent cette plateforme pour centraliser les commandes et les extensions sur rail DIN. Son format modulaire permet une intégration naturelle dans les ensembles domotiques résidentiels ou tertiaires nécessitant une distribution ordonnée des modules.

Format rail DIN compact et encombrement maîtrisé

Avec un montage sur rail DIN de type DRA et une largeur de 2 modules, ce module de couplage trouve facilement sa place dans un coffret électrique modulaire. Son gabarit de 35 mm de large permet de préserver l’espace disponible dans le tableau tout en ajoutant une fonction indispensable de liaison entre rangées. Ce format compact simplifie le dimensionnement du coffret lors de la conception ou de l’extension d’une installation Home Control.

Raccordement pratique pour le tableau électrique

Le module dispose de 2 x 4 bornes à vis, adaptées à un raccordement net et structuré dans le coffret. La capacité de connexion accepte plusieurs sections de conducteurs selon les besoins de câblage, ce qui apporte de la souplesse lors de l’intégration avec les autres modules du système. Le pont coulissant prévu vers le module suivant sur le rail DIN contribue également à une mise en œuvre plus fluide dans une chaîne modulaire.

Solution adaptée aux extensions de coffret domotique

Ce module de couplage rail DIN Home Control est particulièrement pertinent lors de l’ajout de nouvelles rangées de modules dans un tableau existant ou lors de la création d’une installation domotique complète. Il répond à un besoin précis : maintenir la liaison fonctionnelle entre alimentation et bus quand l’installation dépasse une seule rangée DIN. Pour un projet Niko Home Control, il participe à une organisation propre, claire et adaptée aux extensions futures.
