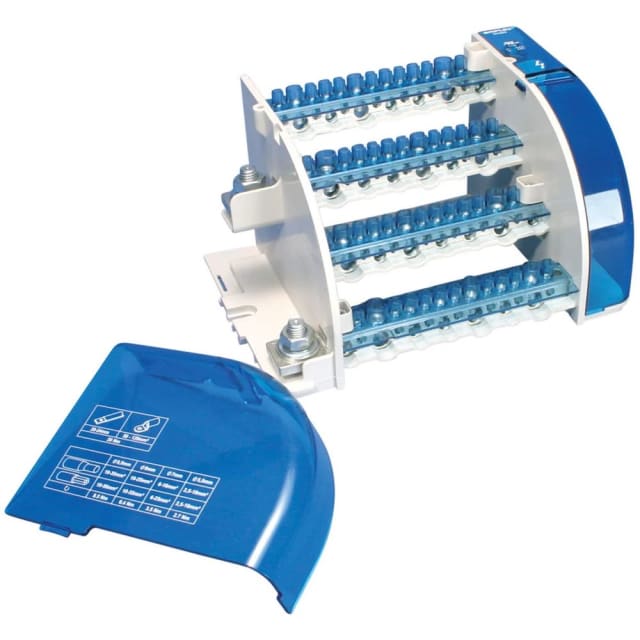

Répartiteur tétrapolaire 250-400A conçu pour la distribution de puissance

Ce répartiteur tétrapolaire 14 connexions est prévu pour organiser la répartition d’alimentation dans les tableaux électriques lorsque plusieurs départs doivent être distribués à partir d’une arrivée centrale. Son calibre jusqu’à 400 A permet de répondre aux besoins des installations de distribution exigeantes, tout en conservant une implantation claire et structurée dans l’enveloppe.

Configuration 4 pôles avec 14 connexions pour simplifier les départs

Sa conception quadripolaire permet de traiter les quatre pôles au sein d’un seul ensemble, avec une sortie de distribution totalisant 14 connexions. Cette configuration facilite le raccordement de plusieurs circuits en aval, limite la multiplication des accessoires de liaison et aide à construire un câblage plus lisible dans les coffrets de répartition et d’énergie.

Plage de raccordement adaptée aux sections courantes en armoire

Le répartiteur accepte des conducteurs rigides de 2,5 à 50 mm² ainsi que des conducteurs souples avec embout de 2,5 à 35 mm². Cette polyvalence de raccordement permet d’intégrer aussi bien des départs de petite section que des liaisons de puissance plus importantes, avec une réponse adaptée aux besoins de câblage rencontrés dans les tableaux de distribution.

Format compact pour forte densité de câblage

Avec des dimensions de 224 mm de large, 156 mm de haut et 121 mm de profondeur, ce répartiteur tétrapolaire 250-400A offre une solution compacte au regard du nombre de connexions disponibles. Il convient particulièrement aux montages où l’optimisation de l’espace est importante, tout en maintenant une répartition ordonnée des conducteurs dans le tableau.

Lecture visuelle et organisation pratique des raccordements

Sa conception est pensée pour rendre le cheminement des conducteurs plus net et faciliter le contrôle visuel des raccordements. Dans une armoire électrique, ce type de répartiteur contribue à mieux séparer les départs, à clarifier la distribution entre les différents circuits et à améliorer le confort lors des opérations de câblage, de repérage et de maintenance.

Montage adapté aux ensembles de distribution électrique

Ce modèle trouve naturellement sa place dans les tableaux, coffrets et ensembles de distribution où il est nécessaire de répartir une alimentation vers plusieurs lignes. L’absence de rail N et de rail PE intégrés permet de l’associer librement aux autres composants de câblage et de protection déjà prévus dans l’architecture du tableau, sans ajouter d’éléments inutiles.

Un répartiteur 4 pôles pertinent pour les tableaux de puissance

Pour un projet nécessitant un répartiteur tétrapolaire 400 A avec plusieurs sorties, ce modèle constitue une solution efficace pour centraliser l’arrivée et distribuer proprement les départs. Il répond aux besoins des professionnels recherchant un bornier de répartition 4 pôles compact, lisible et adapté aux contraintes de câblage des tableaux de puissance.
