Répartiteur tétrapolaire compact pour la distribution en tableau

Ce répartiteur tétrapolaire 40 A est conçu pour organiser la distribution de puissance dans les coffrets et tableaux électriques lorsque plusieurs départs doivent être repris proprement à partir d’une même alimentation. Son format compact facilite l’intégration dans les ensembles de distribution tout en conservant une lecture claire du câblage sur les quatre pôles.

Configuration 4 pôles avec 12 connexions utiles

La conception quadripolaire permet de répartir l’alimentation sur quatre pôles dans les montages nécessitant une distribution structurée. Le produit est prévu avec 2 connexions côté ligne et 11 connexions côté charge par conception fabricant, ce qui correspond à un usage orienté répartition multiple en armoire. Cette architecture aide à centraliser les départs et à limiter les montages improvisés avec bornes additionnelles.

Calibre 40 A adapté aux circuits de distribution secondaire

Avec un courant nominal maximum de 40 A, ce répartiteur convient aux applications de distribution secondaire, de dérivation et d’alimentation de plusieurs circuits depuis un même point. Il répond bien aux besoins de tableaux résidentiels évolués, de petits ensembles tertiaires ou d’armoires techniques où l’on recherche une répartition nette, lisible et peu encombrante.

Compatibilité de câblage pensée pour les sections courantes

Le raccordement accepte des conducteurs rigides ou multifilaires de 1,5 à 4 mm², ainsi que des conducteurs souples avec embout de 0,75 à 4 mm² sur les connexions de distribution. Cette plage couvre les sections fréquemment utilisées dans les départs de tableau et simplifie le câblage des protections modulaires, automatismes ou circuits auxiliaires sans recours à des adaptations complexes.

Encombrement maîtrisé pour une intégration plus simple

Avec des dimensions de 90 mm de hauteur, 100 mm de largeur et 50 mm de profondeur, ce répartiteur offre un bon compromis entre capacité de connexion et compacité. Il trouve sa place dans les coffrets où chaque millimètre compte, notamment lorsqu’il faut conserver de la réserve pour les appareillages, le passage des conducteurs et la maintenance future.

Pose flexible sur rail DIN ou sur panneau

Ce modèle est conçu pour se clipser sur rail DIN ou être fixé sur panneau selon la configuration du tableau. Cette souplesse de montage permet d’adapter l’implantation au plus près de la logique de câblage recherchée, que l’on privilégie une distribution modulaire standardisée ou une implantation spécifique dans une armoire technique.

Conception isolée pour une lecture plus nette du câblage

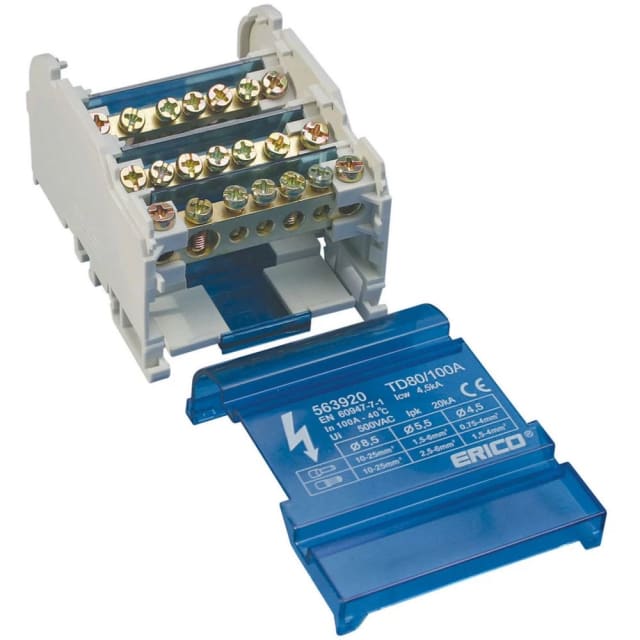

Le répartiteur intègre un corps isolant en thermoplastique avec écrans isolants entre rangées et capot de protection transparent. Ce type de conception facilite le repérage visuel des connexions tout en gardant une présentation ordonnée dans le tableau. Pour l’installateur, cela aide à suivre les départs plus rapidement lors du montage, du contrôle ou d’une modification ultérieure.

Un choix pertinent pour structurer la distribution électrique

Ce répartiteur tétrapolaire 40 A 12 connexions convient particulièrement lorsque l’objectif est de distribuer plusieurs départs de manière compacte, propre et lisible dans un tableau. Il apporte une solution claire pour remplacer des pontages moins pratiques, améliorer l’organisation interne du coffret et gagner en confort de câblage sur les installations nécessitant une répartition multipolaire.
