Came magnétique industrielle pour capteurs de position de vanne série F31

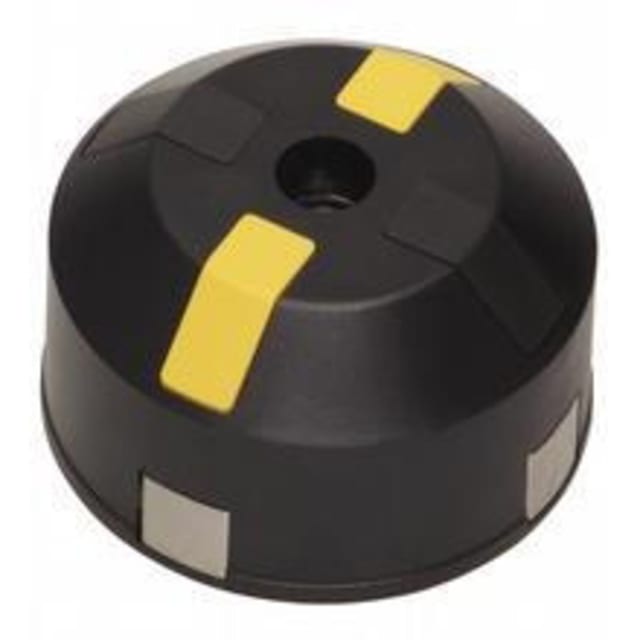

La Came magnétique industrielle BT65A est un actionneur conçu pour fonctionner avec les capteurs industriels de la série F31. Elle permet de transmettre une position mécanique claire au capteur lors des mouvements d’ouverture et de fermeture, ce qui en fait un accessoire particulièrement adapté aux ensembles de détection sur actionneurs rotatifs. Sa conception avec quatre languettes fixes décalées de 90° facilite une lecture de position cohérente sur les mouvements rotatifs à 180°.

Adaptée aux actionneurs rotatifs avec encombrement maîtrisé

Ce modèle est prévu pour des arbres de diamètre inférieur à 58 mm, avec des hauteurs d’arbre de 20 mm et 30 mm. Son diamètre de 65 mm et sa hauteur totale de 38,5 mm permettent une intégration propre sur de nombreux montages compacts en environnement industriel. L’entraxe de fixation 30 x 80 mm aide à sécuriser un montage régulier et compatible avec les configurations prévues autour des capteurs F31.

Fonctionnement précis grâce à ses quatre languettes fixes

La BT65A intègre quatre languettes d’actionnement fixes, réparties à 90°. Cette géométrie est pensée pour fournir des points d’activation nets au capteur pendant la rotation. Pour l’installateur ou l’intégrateur, cela se traduit par une solution simple à positionner sur des applications de détection de fin de course ou de retour d’état sur vanne, sans multiplier les pièces mobiles ni complexifier l’ensemble.

Composition technique pensée pour les montages industriels

Le support est réalisé en PA, avec rondelle d’écartement en PA de 10 mm et capuchon en PE noir. Les pions d’identification jaune et noir facilitent le repérage lors du montage ou de la maintenance. Les éléments de fixation et l’organe de commande intégré sont en acier inoxydable 1.4305 / AISI 303, un choix adapté aux montages techniques nécessitant une bonne tenue mécanique des pièces de liaison.

Plage de température étendue pour environnements techniques exigeants

Cette came magnétique industrielle peut être utilisée dans une plage de température de -40 à 85 °C. Cette amplitude permet son intégration dans des installations soumises à des variations thermiques importantes, qu’il s’agisse d’équipements extérieurs, de zones techniques froides ou d’environnements de process plus exposés à l’échauffement. Pour le bureau d’études comme pour le mainteneur, cette caractéristique aide à fiabiliser le choix du bon accessoire dès la phase de préparation.

Montage simple et couple de serrage maîtrisé

Avec une masse de 40 g, la BT65A reste légère et facile à manipuler pendant l’installation. Le couple de serrage indiqué à 1,5 Nm maximum permet de travailler avec une consigne claire au montage, utile pour préserver le bon maintien de l’ensemble sans excès de contrainte sur les composants. Ce point est particulièrement appréciable lorsqu’il faut intervenir rapidement sur un capteur industriel ou remplacer un actionneur existant sur une ligne de production.

Un accessoire utile pour les applications de fin de course industrielles

Employée comme actionneur pour capteurs industriels, cette came trouve naturellement sa place dans les applications de fins de course, de contrôle de position et de signalisation d’état sur organes quart de tour. Pour l’acheteur professionnel, elle constitue une solution lisible et ciblée lorsqu’il faut équiper ou remplacer un accessoire de détection compatible avec la série F31, tout en conservant des dimensions, un mode de fixation et une géométrie d’actionnement adaptés aux usages industriels courants.
