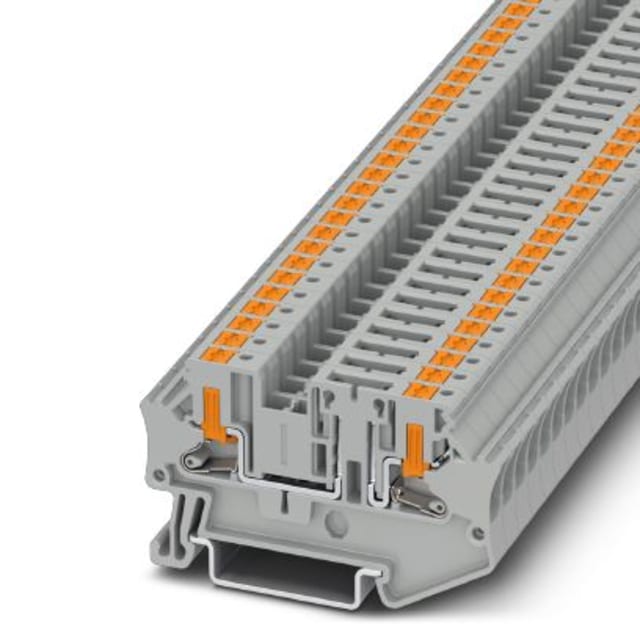

Bloc de jonction Push-in sur rail DIN pour câblage compact et structuré

Ce bloc de jonction Push-in sur rail DIN est conçu pour le raccordement et l’organisation de conducteurs dans les armoires, coffrets et ensembles de distribution. Son format étroit de 6,2 mm permet d’optimiser l’occupation du rail tout en conservant une implantation propre et lisible. Avec son montage sur rail DIN 35 mm, il s’intègre facilement dans les installations où la densité de câblage et la clarté du repérage sont importantes.

Raccordement Push-in pratique pour conducteurs de 0,2 à 6 mm²

Le raccordement Push-in facilite l’insertion directe des conducteurs compatibles et convient aux sections de 0,2 à 6 mm², en monofilaire comme en brins fins sans gaine. Cette plage de raccordement apporte une vraie souplesse pour les travaux de câblage, de reprise ou de distribution de signaux et d’alimentation. Le bornier accepte ainsi des sections courantes en environnement industriel et tertiaire, avec une mise en œuvre particulièrement adaptée aux montages soignés et répétitifs.

Caractéristiques électriques adaptées aux circuits jusqu’à 500 V et 20 A

Prévu pour une tension de dimensionnement de 500 V et un courant nominal de 20 A, ce bloc de jonction répond aux besoins de raccordement sur de nombreux circuits de commande, d’interface ou de distribution. Son calibre permet de traiter des liaisons nécessitant un bornier compact mais capable d’assurer une intensité utile dans un encombrement réduit. C’est une solution pertinente lorsque l’on recherche un équilibre entre compacité, tenue électrique et simplicité d’intégration.

Conception à un étage avec deux points de jonction

Ce modèle dispose d’un seul étage et de deux reglettes à bornes sur le niveau, ce qui le destine aux fonctions de jonction ou de séparation dans un cheminement de câbles organisé. Cette configuration favorise un raccordement clair, utile lorsque l’on souhaite isoler visuellement les circuits, faciliter la maintenance ou structurer un bornier de façon rationnelle. Sa conception s’intègre bien dans les ensembles où chaque millimètre compte sans sacrifier la lisibilité du câblage.

Format compact pour rail DIN 35 mm

Avec une largeur de 6,2 mm, une hauteur de 63,3 mm et une profondeur de 36,8 mm, ce bloc de jonction est pensé pour les montages compacts. Il se fixe sur rail DIN 35 mm de type NS 35/7,5 ou NS 35/15, ce qui facilite son intégration dans les configurations standard de coffrets et tableaux. Son coloris gris s’inscrit naturellement dans les architectures de borniers techniques où l’homogénéité visuelle aide au repérage d’ensemble.

Utilisation technique dans des environnements à fortes contraintes thermiques

Sa plage de température de service de -60 à 105 °C permet d’envisager son emploi dans des environnements techniques soumis à des variations thermiques marquées. Cette caractéristique est intéressante pour les installations installées dans des zones peu tempérées, dans des enveloppes techniques ou à proximité d’équipements générant des écarts de température. L’utilisateur bénéficie ainsi d’un bloc de jonction adapté à des conditions d’exploitation exigeantes.

Points d’attention pour une intégration cohérente dans le bornier

Ce bloc de jonction est prévu sans séparation transversale intégrée et nécessite une plaque de fermeture pour une finition correcte de l’ensemble de borniers. Il ne comporte pas de douille d’essai intégrée, point à prendre en compte selon la méthode de contrôle retenue lors de l’exploitation ou de la maintenance. Pour une composition propre et fonctionnelle sur rail DIN, il est donc important de prévoir les accessoires complémentaires adaptés à l’architecture du bornier.
