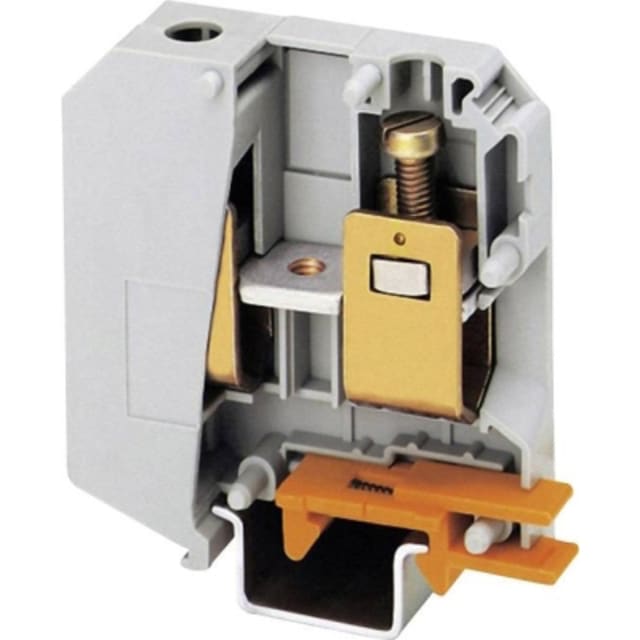

Bloc de jonction de puissance 1000 V pour raccordements de forte section

Ce bloc de jonction de puissance à vis est conçu pour le raccordement de conducteurs de forte section dans les armoires, tableaux et ensembles de distribution. Sa tension nominale de 1000 V et son courant nominal de 232 A en font une solution adaptée aux liaisons de puissance nécessitant une connexion compacte, nette et lisible sur rail DIN. Avec sa capacité de raccordement jusqu’à 95 mm², il répond aux besoins des installations où la continuité électrique et la tenue mécanique du serrage sont essentielles.

Connexion à vis adaptée aux conducteurs cuivre et aluminium

Le raccordement s’effectue par vis sur les deux points de connexion du bloc, avec compatibilité pour conducteurs monofiliaires de 25 à 95 mm² ainsi que pour conducteurs souples de 35 à 95 mm², avec ou sans gaine. Cette plage de sections apporte une vraie souplesse au moment du câblage, que ce soit pour des départs de puissance, des arrivées principales ou des liaisons de répartition. L’appareil est indiqué pour les matériaux conducteurs aluminium et cuivre, ce qui facilite son intégration dans des configurations de câblage variées.

Format étudié pour le montage sur rail DIN 35 mm

Prévu pour une fixation sur rail DIN 35 mm, ce bloc de jonction s’intègre facilement dans les enveloppes et coffrets où l’optimisation de l’espace est importante. Son corps gris, d’une largeur de 25 mm pour une hauteur de 83 mm, permet de structurer clairement les zones de raccordement de puissance sans surcharger le rail. Son exécution à un étage avec deux réglettes à bornes offre une lecture simple des connexions et une implantation cohérente dans les ensembles de câblage industriels et tertiaires.

Tenue électrique et mécanique pour les circuits de puissance

Le principe de raccordement à vis convient particulièrement aux applications où un serrage franc est recherché sur des conducteurs de grande section. Ce type de bloc de jonction est pertinent pour les circuits demandant une bonne stabilité de contact dans le temps, notamment sur des liaisons d’alimentation ou de distribution. La conception de ce modèle de puissance est pensée pour accompagner des intensités élevées tout en conservant une implantation rationnelle sur rail.

Utilisation pertinente en tableau, armoire et distribution interne

Ce bloc de jonction trouve naturellement sa place dans les tableaux électriques, armoires de commande, coffrets de distribution et ensembles de raccordement nécessitant un passage de courant important. Il permet de relier proprement des conducteurs de puissance dans un volume maîtrisé, tout en gardant une organisation claire des départs et arrivées. Pour l’installateur, c’est un composant utile lorsqu’il faut combiner forte section admissible, montage rail DIN et raccordement à vis sur un seul niveau.

Plage de température étendue pour environnements techniques exigeants

Avec une température de service de -60 à 110 °C, ce bloc de jonction de puissance convient aux environnements techniques soumis à des écarts thermiques marqués. Cette caractéristique est particulièrement intéressante pour les installations intégrées dans des enveloppes techniques, des armoires exposées à des variations de température ou des contextes industriels où la tenue des composants doit rester cohérente sur une large plage d’utilisation.

Un choix précis pour les raccordements de puissance jusqu’à 95 mm²

Si vous recherchez un bloc de jonction de puissance à vis 1000 V pour rail DIN 35 mm, capable de raccorder des conducteurs cuivre ou aluminium jusqu’à 95 mm², ce modèle constitue une réponse claire et ciblée. Son courant nominal de 232 A, son format compact et sa configuration à deux connexions en font une solution adaptée pour réaliser des raccordements de puissance propres, lisibles et techniquement cohérents dans les installations de câblage et de distribution.
