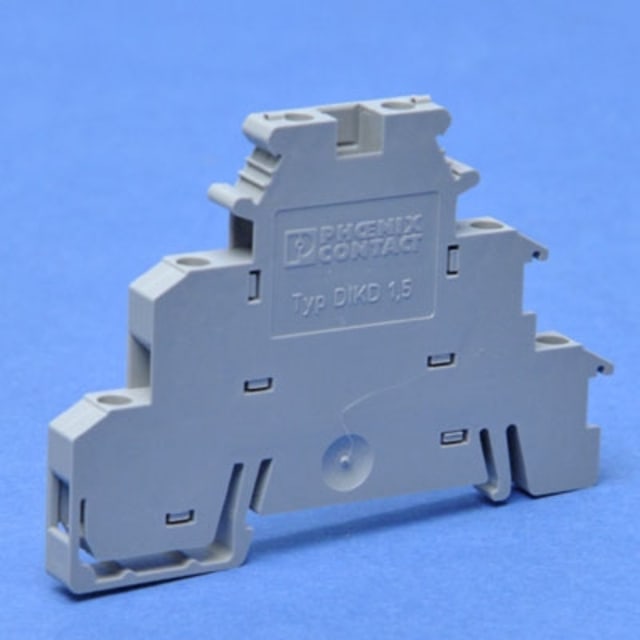

Bloc de jonction 3 étages à vis conçu pour le câblage capteurs et actionneurs

Ce bloc de jonction 3 étages à vis pour rail DIN est pensé pour les applications de raccordement en automatisme où il faut concentrer plusieurs potentiels dans un encombrement réduit. Sa configuration à 3 niveaux avec 2 points de connexion par étage permet d’organiser clairement le câblage des capteurs et actionneurs dans les armoires, coffrets et ensembles industriels. Son format étroit de 6,2 mm facilite l’implantation sur rail tout en conservant une lecture propre des départs et retours de conducteurs.

Raccordement vissé pratique pour conducteurs rigides et souples

Le raccordement à vis sur chacun des trois étages permet une connexion simple et directe sur une large plage de sections. Ce bornier accepte les conducteurs monofiliaires de 0,2 à 4 mm², les conducteurs souples jusqu’à 2,5 mm² ainsi que les conducteurs avec embout de 0,25 à 2,5 mm². Cette polyvalence est particulièrement utile pour les circuits de commande et de terrain, où l’on retrouve des câbles de sections différentes selon les capteurs, actionneurs et alimentations auxiliaires.

Architecture 3 niveaux pour gagner de la place dans l’armoire

Avec ses trois étages superposés, ce modèle permet de densifier le raccordement sans multiplier les borniers sur le rail DIN 35 mm. Il convient très bien aux montages où l’espace disponible est limité, notamment dans les coffrets d’automatisme, les boîtes de raccordement industrielles et les tableaux de commande. Le fait de disposer de 6 connexions au total aide à structurer un câblage plus lisible et plus compact, tout en simplifiant la répartition des conducteurs sur plusieurs potentiels distincts.

Caractéristiques électriques adaptées aux circuits de commande

Ce bloc de jonction est donné pour une tension nominale de 250 V et un courant nominal de 24 A, avec une section de référence de 2,5 mm². Il répond ainsi aux besoins courants des liaisons de commande, de signal et d’alimentation dans les équipements d’automatisme. Sa fonction d’alimentation permet également l’introduction de potentiel dans l’ensemble de raccordement, ce qui en fait une solution pertinente pour les applications capteurs/actionneurs nécessitant une distribution ordonnée des conducteurs.

Montage direct sur rail DIN avec implantation claire

Prévu pour un montage sur rail DIN 35 mm, ce bornier s’intègre facilement dans les configurations standard d’armoires électriques. Son corps gris favorise une identification visuelle sobre et cohérente dans les ensembles de raccordement. Avec une hauteur de 72,5 mm et une profondeur de 54,5 mm, il offre une géométrie bien adaptée à une pose alignée sur rail, tout en laissant une organisation nette des fils à l’entrée des bornes, y compris pour un raccordement de travers lorsque la configuration de câblage l’exige.

Solution adaptée aux environnements techniques exigeants

Ce bloc de jonction est conçu pour fonctionner sur une large plage de température de service, de -60 à 105 °C. Cette capacité le rend intéressant pour les installations soumises à des contraintes thermiques marquées, que ce soit dans des environnements industriels, des armoires techniques ou des zones d’exploitation exposées à des variations importantes. Sa conception sans plaque de fermeture nécessaire simplifie en plus la mise en œuvre lors de l’assemblage sur rail.

Un bornier pertinent pour le raccordement d’automatisme et de terrain

Ce modèle convient particulièrement au raccordement de signaux et d’alimentations dans les ensembles de commande, les interfaces capteurs/actionneurs et les installations de câblage industriel nécessitant une implantation rationnelle. L’absence de pontage interne entre étages laisse une grande liberté d’affectation des potentiels, ce qui permet d’adapter plus finement le bornier à l’architecture du circuit. Pour un tableau recherchant compacité, clarté de repérage et compatibilité avec plusieurs types de conducteurs, ce bloc de jonction 3 étages à vis constitue un choix technique efficace.
