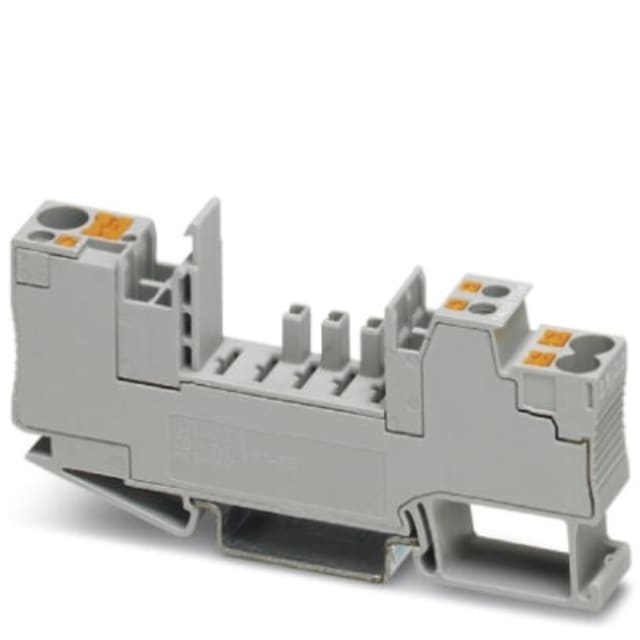

Élément de base Push-in pour disjoncteur 2800929

Élément de base Push-in pour disjoncteur modulaire

Cet élément de base Push-in pour disjoncteur est conçu pour recevoir les disjoncteurs de la gamme compatible CB et faciliter leur intégration dans un tableau électrique. Il constitue l’interface de montage et de raccordement, avec une implantation pensée pour le rail DIN et pour une organisation propre de la protection modulaire.

Connexion Push-in pour un câblage plus direct

La technologie de connexion Push-in permet un raccordement rapide des conducteurs rigides et des conducteurs souples avec embout, tout en simplifiant les opérations de câblage dans l’armoire. Ce principe réduit les manipulations au montage et favorise une installation nette, particulièrement utile lorsque plusieurs protections doivent être implantées dans un espace compact.

Format compact pour tableaux et coffrets

Avec une largeur de 12,3 mm, une hauteur de 90 mm et une profondeur de 46,7 mm, cet élément de base s’intègre facilement dans les ensembles modulaires où l’encombrement doit rester maîtrisé. Son gabarit compact aide à optimiser la place disponible sur rail tout en conservant une implantation lisible dans les coffrets, tableaux de distribution et ensembles de protection.

Fonction de signalisation à distance intégrée

Ce modèle est équipé d’un contact de télécommunication, ce qui permet d’exploiter une information de signalisation à distance en complément de la fonction de protection. C’est un avantage intéressant pour les installations où la remontée d’état doit être intégrée à une supervision, à un report d’information ou à une logique de maintenance, sans ajouter d’accessoire séparé au niveau du câblage principal.

Conçu pour une architecture modulaire évolutive

Sa conception modulaire permet d’étendre l’installation au fil des besoins et d’organiser les départs protégés de manière cohérente. Les possibilités de pontage et de repérage associées à cette base aident à structurer le tableau plus efficacement, en particulier dans les applications où la clarté de câblage et l’identification des circuits sont essentielles.

Caractéristiques électriques adaptées aux applications de protection

Cet élément de base est prévu pour des applications jusqu’à 16 A, avec une tension nominale de 300 V et une tension assignée d’isolement de 250 V. Il convient ainsi aux montages de protection et de distribution nécessitant une base de raccordement technique, stable et adaptée aux environnements de tableau où la cohérence entre appareillage, raccordement et signalisation est déterminante.

Compatibilité d’usage en environnement technique

Prévu pour fonctionner dans une plage de température ambiante de -30 à +60 °C, cet élément de base peut être intégré dans de nombreux environnements techniques soumis à des variations thermiques. Cette amplitude d’utilisation permet de répondre aux contraintes habituelles rencontrées dans les coffrets, armoires et installations de distribution électrique.
