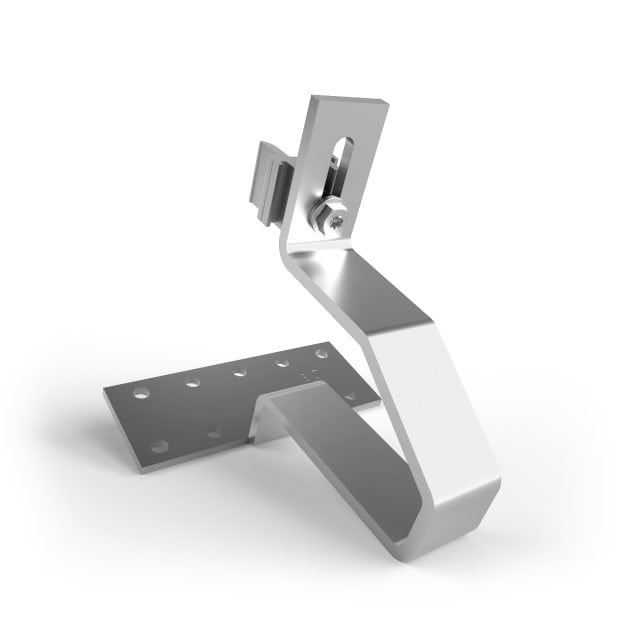

Crochet de toit réglable pour montage photovoltaïque sur toiture inclinée

Ce crochet de toit réglable avec Rapid²+ 35 mm est conçu pour la fixation de structures photovoltaïques sur toiture inclinée. Il s’emploie en montage horizontal et convient aux couvertures de type tuile, avec pénétration de la toiture nécessaire pour reprendre l’ancrage sur la charpente. Sa conception en une pièce soudée avec plaque de montage intégrée permet de créer un point de fixation propre et adapté aux installations solaires en toiture.

Réglage pratique pour s’adapter aux contraintes du chantier

Le réglage intégré facilite l’ajustement du crochet selon la configuration de la couverture et de la sous-structure. L’angle d’inclinaison réglable de 10 à 55° aide à compenser les différences de niveau et à positionner correctement le point de reprise. Le format 35 mm est particulièrement adapté aux configurations à faible liteaunage, ce qui en fait une solution pertinente lorsque l’espace disponible sous la couverture est limité.

Adaptateur Rapid²+ prémonté pour une liaison directe au profil

Le crochet est livré avec plaque de montage et adaptateur Rapid²+ prémonté. Ce montage simplifie la liaison avec les profils de structure compatibles et permet une mise en œuvre plus fluide sur chantier. L’adaptateur rotatif apporte davantage de souplesse au moment de l’assemblage, en facilitant l’orientation et l’interface avec les rails de montage photovoltaïque.

Compatibilité avec les systèmes de montage Schletter ProLine et Classic

Ce modèle est prévu pour être associé aux profils de la gamme ProLine ainsi qu’au système modulaire Classic. Pour l’installateur, cela permet d’intégrer le crochet dans une structure cohérente, aussi bien en extension d’installation qu’en remplacement ciblé sur un champ photovoltaïque existant utilisant ces architectures de montage.

Construction inox pour usage extérieur en toiture

Fabriqué en acier inoxydable non traité, ce crochet de toit répond aux exigences habituelles d’un accessoire de fixation destiné à rester en extérieur. Son épaisseur de matériau de 6 mm sur le crochet et sa plaque de montage de 5 mm d’épaisseur participent à une reprise mécanique adaptée aux efforts transmis par la structure de panneaux solaires. La largeur du crochet de 35 mm contribue à conserver un encombrement maîtrisé dans la zone de passage sous la couverture.

Dimensions utiles pour la préparation de pose

La plaque de montage mesure 150 mm de longueur pour 60 mm de largeur, ce qui facilite l’implantation du point de vissage sur le support. Cette géométrie aide à préparer l’alignement des ancrages et à anticiper l’intégration sous la toiture. Le positionnement horizontal convient aux montages où le rail photovoltaïque doit être repris selon cette orientation, avec une interface pensée pour les structures de toiture inclinée.

À prévoir avant commande et installation

Ce crochet de toit est livré sans matériel de fixation. Il faut donc prévoir la visserie adaptée au support bois et à la configuration réelle de la toiture. Pour sécuriser le choix du bon composant, il est important de vérifier la nature de la couverture, la hauteur disponible sous tuile, l’orientation des profils, ainsi que la compatibilité avec la structure photovoltaïque retenue. Ce modèle s’adresse aux montages sur toit incliné et n’est pas destiné aux toitures plates, à la façade ou aux intégrations au bâti.
