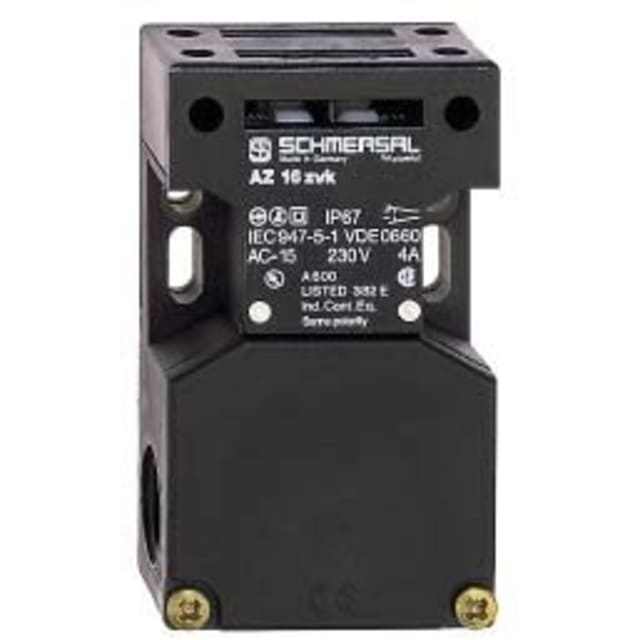

Interrupteur de sécurité à actionneur séparé pour protecteurs de machine

L’AZ 16 est un interrupteur de sécurité à actionneur séparé conçu pour la surveillance des protecteurs coulissants, pivotants ou amovibles. Son principe électromécanique permet de contrôler la position fermée d’un capot ou d’une porte de sécurité : lorsque l’actionneur est retiré à l’ouverture du protecteur, les contacts à ouverture s’ouvrent par manœuvre positive. Ce fonctionnement en fait une solution adaptée aux circuits de sécurité machine nécessitant une détection claire de l’état du protecteur.

Configuration 2 contacts à ouverture pour une coupure de sécurité nette

Cette version intègre 2 contacts à ouverture et aucun contact à fermeture. Elle convient donc particulièrement aux architectures de commande où l’on recherche une information de sécurité dédiée, sans contact auxiliaire supplémentaire. Le principe de commutation à action lente avec ouverture positive des contacts NF apporte une réponse adaptée aux applications de protection d’accès sur machines, notamment lorsqu’une séparation sûre du circuit doit être obtenue dès l’ouverture du protecteur.

Format compact pour intégration sur bâtis, carters et profilés

Avec un encombrement de 52 mm de largeur, 90 mm de hauteur et 30 mm de longueur, cet interrupteur de sécurité AZ 16 s’intègre facilement dans des environnements industriels où la place est comptée. Son format facilite le montage sur carters, châssis machines et structures en profilé aluminium. Les trous oblongs de réglage et les trous de positionnement permettent d’ajuster plus précisément l’alignement lors de l’installation, ce qui simplifie la mise en place sur les accès mécaniques.

Boîtier thermoplastique avec double isolation et protection IP67

Le boîtier en matière synthétique thermoplastique renforcée apporte une solution adaptée aux environnements industriels courants. La double isolation participe à une intégration propre dans de nombreuses configurations de câblage machine. L’indice de protection IP67 permet une utilisation dans des zones exposées à la poussière ou à des projections importantes, avec une conception pensée pour conserver un fonctionnement régulier même en présence d’encrassement.

Raccordement pratique grâce au grand compartiment de câblage

Cette version dispose de 3 entrées de câble M16 x 1,5 et d’un large compartiment de câblage, un point appréciable pour les intégrateurs et mainteneurs. Le raccordement par bornes à vis autorise un câblage clair et accessible, avec une plage de sections compatible avec les usages industriels courants. Cette conception facilite le passage des conducteurs, le repiquage selon l’architecture de l’installation et les interventions en maintenance.

Codage universel et plusieurs directions d’actionnement

L’AZ 16 repose sur un codage universel et accepte plusieurs directions d’actionnement, ce qui aide à l’adapter à différentes géométries de porte ou de capot. Ce point est utile lorsque la cinématique du protecteur impose une orientation spécifique de l’entrée d’actionneur. L’interrupteur est livré sans actionneur, ce qui permet de sélectionner séparément l’élément de manœuvre le plus approprié à la configuration mécanique de la machine.

Une solution adaptée aux applications de sécurité machine standards

Ce modèle trouve naturellement sa place dans les systèmes de sécurité machine pour la surveillance d’accès, de trappes, de capots et de portes de protection. Il est conçu selon des normes industrielles reconnues pour les appareils de commutation et la sécurité des machines, et peut être associé à une logique de surveillance adaptée selon l’architecture retenue. Pour un achat sans erreur, il constitue un choix pertinent lorsque l’on recherche un interrupteur de sécurité à actionneur séparé compact, en boîtier thermoplastique, avec 2 contacts à ouverture et raccordement M16.
