Relais temporisé modulaire pour fonctions de clignotement et de temporisation en tableau

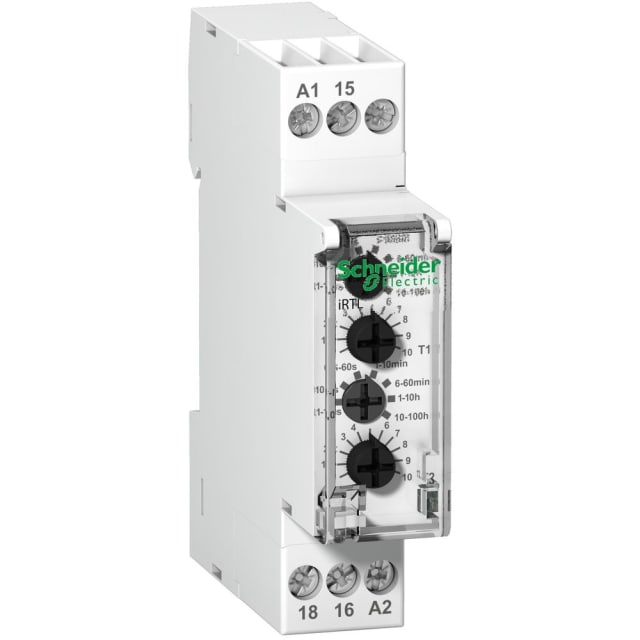

Ce relais temporisé modulaire Acti9 iRTL est conçu pour piloter automatiquement une charge selon une temporisation réglable, avec une fonction de clignotement intégrée. Il s’intègre directement dans un tableau électrique sur rail DIN et répond aux besoins de commande temporisée dans les installations résidentielles, tertiaires et techniques. Son format compact facilite l’ajout d’une fonction temps sans encombrer le coffret.

Alimentation étendue 24 à 240 V AC et 24 V DC pour une intégration plus simple

Ce modèle accepte une large plage d’alimentation en 24 à 240 V AC en 50/60 Hz ainsi que 24 V DC, ce qui simplifie le choix du produit lorsqu’une même logique d’installation doit être conservée sur différents environnements de commande. Cette polyvalence permet de l’utiliser dans de nombreux montages de signalisation, de commande d’éclairage ou d’automatisme modulaire, tout en limitant les risques d’erreur de sélection.

Temporisation réglable de 0,1 seconde à 360000 secondes

La plage de réglage couvre des durées très courtes comme des temporisations longues, de 0,1 s jusqu’à 360000 s. Ce large intervalle permet d’adapter précisément le comportement de la charge au besoin réel de l’installation, qu’il s’agisse d’une impulsion brève, d’un clignotement fonctionnel ou d’un maintien temporisé plus important. Le réglage s’effectue par commande rotative, pour un ajustement simple et lisible au moment de la mise en service.

Contact inverseur 1 C/O pour des montages de commande souples

Le relais dispose d’un contact inverseur 1 C/O, pratique pour gérer un circuit de commande avec basculement entre ouverture et fermeture selon la séquence programmée. Cette configuration donne plus de souplesse dans les schémas de câblage et permet d’adapter le relais à différents scénarios de pilotage, sans recourir à un appareillage plus complexe. Le courant assigné de fonctionnement atteint 8 A à 250 V en AC comme en DC, ce qui le destine au pilotage de charges compatibles dans un environnement modulaire.

Format modulaire étroit pour rail DIN et coffrets compacts

Avec une largeur de 18 mm, soit 2 pas de 9 mm, ce relais temporisé trouve facilement sa place dans les tableaux où chaque module compte. Il se monte sur rail DIN symétrique 35 mm, ce qui accélère l’intégration dans les coffrets de distribution et de commande. Son encombrement reste maîtrisé avec une hauteur de 81 à 93 mm selon les présentations de fiche produit et une profondeur d’environ 66 à 72 mm, un format bien adapté aux rangées modulaires courantes.

Commande analogique lisible avec signalisation LED pendant la temporisation

Le fonctionnement analogique avec réglage multifonction permet une prise en main directe sur site, sans interface complexe. Une LED de signalisation clignote pendant la temporisation, ce qui apporte un repère visuel utile pour le contrôle du cycle en cours lors des essais, du diagnostic ou de la maintenance. Cette lecture immédiate du statut est particulièrement appréciable dans les tableaux de commande où la rapidité d’identification est essentielle.

Une solution adaptée aux automatismes modulaires et à la commande de charges

Ce relais temporisé modulaire convient aux applications où l’on souhaite introduire une fonction temps dans un tableau électrique : séquences de signalisation, commande différée, scénarios de clignotement, gestion d’ordres temporisés ou automatismes simples. Son temps d’impulsion minimal de commande supérieur à 100 ms et sa précision de réglage annoncée à ±10 % de l’échelle complète permettent d’obtenir un fonctionnement cohérent pour les usages de commande modulaire. C’est un choix pertinent lorsque l’on recherche un relais temporisé Acti9 compact, simple à intégrer et adapté aux architectures de distribution et de pilotage en coffret.
