Câble fibre optique axial M4 pour détection en barrage avec amplificateur compatible

Le câble fibre optique axial M4 LL3-TB01 est conçu pour les montages de détection en barrage avec amplificateur à fibre optique. Sa conception intègre un émetteur et un récepteur dans un ensemble adapté aux applications de détection d’objets en environnement industriel, notamment lorsque l’encombrement est limité au point de mesure et que la tête optique doit être positionnée avec précision.

Format axial fileté M4 pour intégration propre dans les petits montages

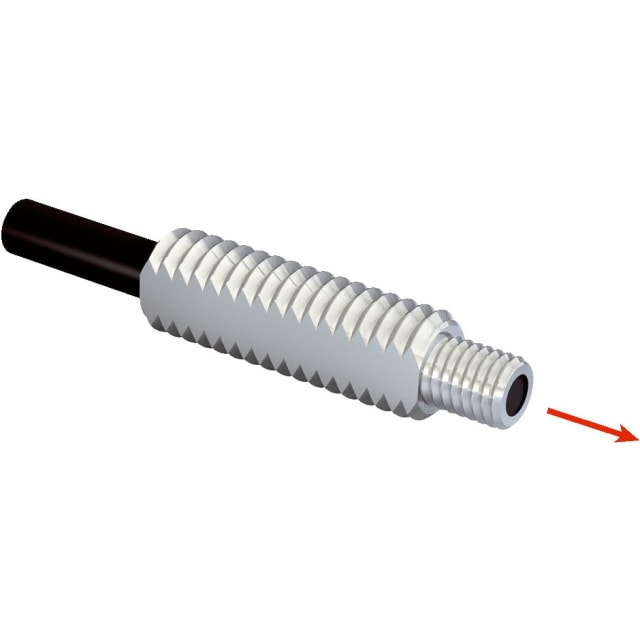

Sa tête optique en exécution axiale avec corps fileté M4 facilite l’installation dans des supports compacts, outillages, gabarits, équipements d’automatisme ou postes de contrôle. La forme de construction en tige et le diamètre de capteur de 3 mm permettent un passage discret dans les zones étroites, tout en conservant une implantation simple grâce au montage par écrous et rondelles.

Compatible avec plusieurs amplificateurs à fibre optique SICK

Ce câble fibre optique préconfectionné est prévu pour une utilisation avec des amplificateurs à fibre optique de la gamme compatible, notamment GLL170(T), GLL70, WLL80, WLL180 et WLL24 Ex. Cette compatibilité en fait une solution pertinente pour le raccordement d’automatisme et les installations où l’on souhaite associer une tête de détection compacte à un amplificateur séparé, plus accessible pour le réglage et l’exploitation.

Fibre plastique avec gaine synthétique pour pose flexible

Le conducteur optique est réalisé en matière synthétique, avec gaine également en matériau synthétique, ce qui favorise une pose souple dans de nombreux cheminements de machine. La longueur de fibre de 2 000 mm offre une liaison pratique entre la zone de détection et l’amplificateur, tandis que le câble peut être raccourci si l’intégration impose une adaptation sur site. Cette configuration aide à limiter les boucles inutiles et à obtenir un câblage plus net dans l’armoire ou sur machine.

Détection fine et portée adaptée aux applications standards

Le LL3-TB01 convient aux applications standards de détection optique où l’on recherche un faisceau axial sur petite tête filetée. Il accepte une détection d’objet minimal de 0,5 mm dans des conditions optimales de réglage et de distance, avec un angle de dispersion de 60°. Associé à un amplificateur WLL80, il peut atteindre une portée maximale de détection de 3 600 mm en mode barrage, ce qui le rend utile pour le passage de petites pièces, le comptage, la présence produit ou le contrôle de transit.

Tête optique inox pour zones de détection exposées

La tête de fibre optique est en acier inoxydable, un choix intéressant lorsque la zone de détection impose une partie frontale plus adaptée aux contraintes mécaniques de montage. Cette exécution est bien adaptée aux installations industrielles où la tête doit être maintenue de façon stable, au plus près de la cible, tout en conservant un format compact et une géométrie régulière.

Informations techniques utiles pour le choix du bon modèle

Ce modèle présente une longueur d’amplificateur de 12 mm, une sortie de semiconducteur avec fonction signalétique, ainsi qu’une température ambiante indiquée à 70 °C. L’espace d’émission nominal est donné pour 4 000 mm. Le rayon de courbure de la fibre est de 30 mm, ce qui doit être pris en compte lors du routage afin de préserver une installation cohérente et adaptée à la géométrie de la machine.

Un choix pertinent pour le raccordement d’automatisme et les capteurs optiques compacts

Ce câble fibre optique axial M4 répond particulièrement bien aux besoins en matériel industriel lorsqu’il faut déporter la fonction de détection dans un volume réduit, sans installer un capteur électronique complet au point de mesure. Il s’intègre naturellement dans les architectures de capteurs actionneurs, de raccordement d’automatisme et de détection optique de précision, avec une tête compacte, une fibre plastique facile à intégrer et une compatibilité étendue avec plusieurs amplificateurs à fibre optique.
