Interrupteur de sécurité à actionneur séparé pour la protection des accès machine

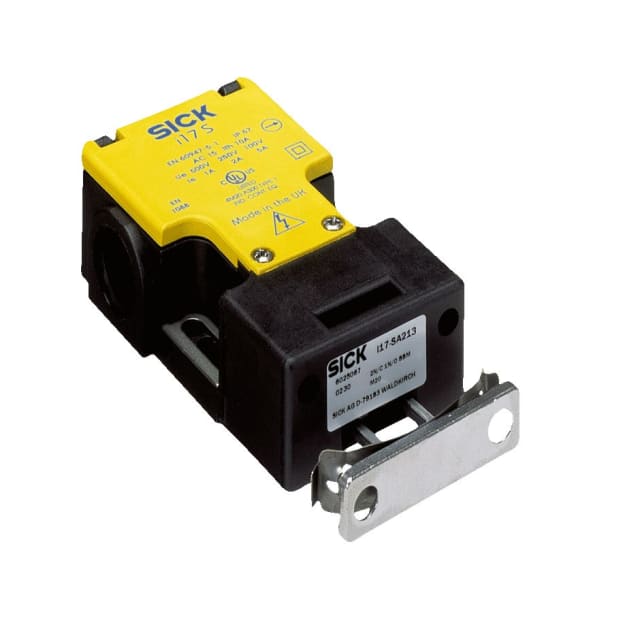

L’interrupteur de sécurité capteur 2NF 1NO i17-SA213 est un modèle électromécanique conçu pour le contrôle de position et la sécurisation des ouvrants sur machines et équipements industriels. Son principe à actionneur séparé permet de surveiller l’ouverture et la fermeture d’un protecteur mobile, d’un capot ou d’une porte d’accès, afin d’intégrer la fonction de sécurité dans une chaîne de commande adaptée.

Configuration de contacts adaptée aux circuits de sécurité

Ce modèle dispose de 2 contacts NF guidés et de 1 contact NO, avec éléments de contact à passage lent. Cette configuration répond aux besoins classiques de remontée d’état et de coupure dans les applications de sécurité machine. Il convient particulièrement lorsque l’on recherche une détection nette de position d’accès, avec une logique de commande capable de traiter les informations de sécurité et de diagnostic.

Boîtier compact pour intégration sur portes, capots et protecteurs

Grâce à son boîtier parallélépipédique en matière synthétique, ce capteur de sécurité s’intègre facilement sur de nombreux bâtis et ouvrants industriels. Ses dimensions compactes de 95 mm de long, 52 mm de large et 32 mm de haut facilitent le montage dans les espaces réduits, sans alourdir la cinématique de la porte ou du protecteur. Ce format est intéressant pour les machines où l’encombrement de l’organe de sécurité doit rester maîtrisé.

Raccordement par entrées de câble pour câblage industriel soigné

L’i17-SA213 utilise un raccordement par introduction de câble métrique, avec détail de connexion par 3 entrées M20. Cette exécution favorise un câblage propre en environnement industriel, avec une adaptation simple aux installations existantes. Elle permet aussi d’organiser clairement l’arrivée et le départ des conducteurs dans une architecture de sécurité machine, tout en restant cohérente avec les habitudes de montage en atelier ou en armoire déportée.

Pouvoir de coupure compatible avec les usages de commande

Sur le plan électrique, cet interrupteur de sécurité est donné pour un courant de service AC-15 de 3 A à 230 V et pour un courant de service DC-13 de 2 A à 24 V. Ces valeurs le destinent aux fonctions de commutation et de signalisation dans les circuits de commande, plutôt qu’à l’alimentation directe de charges de puissance. Pour l’intégration, cela permet de l’associer à une unité logique de sécurité ou à une commande appropriée selon l’architecture retenue.

Protection IP67 pour environnements industriels exposés

Avec son indice de protection IP67, ce capteur de sécurité est adapté aux environnements où des projections, des poussières ou des contraintes d’ambiance imposent un niveau de protection élevé du boîtier. Cette caractéristique en fait un choix pertinent pour les machines installées en production, en ateliers techniques ou dans des zones où la tenue du matériel face aux conditions extérieures du process est un point important.

Conçu pour les fonctions de sécurité sur machines industrielles

Ce modèle est explicitement adapté aux fonctions de sécurité. Il trouve naturellement sa place sur les protecteurs mobiles, trappes, capots et portes d’accès nécessitant une surveillance de position dans une logique de prévention des accès dangereux. L’absence d’indicateur de fonction privilégie une conception simple et orientée intégration, tandis que la tenue mécanique de l’ensemble répond aux besoins des installations industrielles où la répétabilité de détection et la compacité sont recherchées.

Un choix pertinent pour la maintenance et le remplacement à l’identique

Pour les opérations de maintenance, de remise en conformité ou de remplacement d’un interrupteur de sécurité existant, l’i17-SA213 constitue une solution intéressante lorsque l’installation demande un capteur de sécurité compact, à boîtier plastique, avec 2 NF et 1 NO, raccordement par entrées de câble et protection IP67. Il permet de retrouver une architecture claire sur les circuits de sécurité machine, tout en facilitant l’identification d’un composant compatible avec les contraintes d’intégration mécanique et de câblage.
