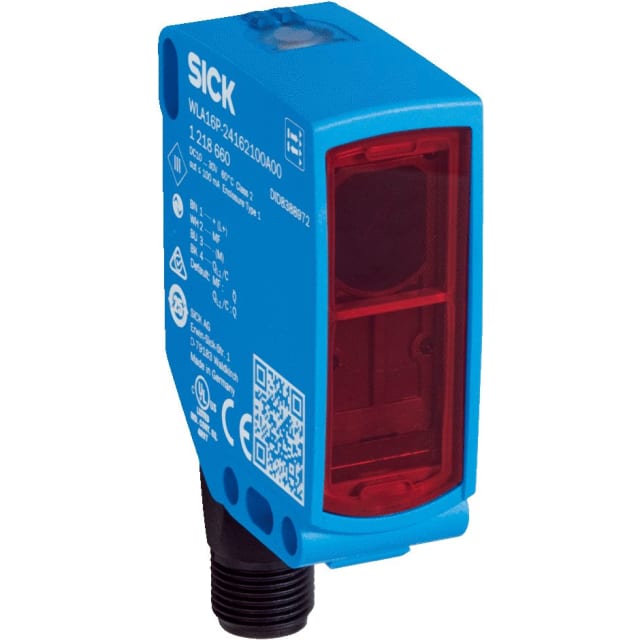

Capteur photoélectrique réflex IO-Link pour détection jusqu’à 10 m

Ce capteur photoélectrique réflex de la série W16 est conçu pour les applications de détection industrielle nécessitant une portée importante, une réponse rapide et une intégration simple dans les architectures d’automatisme modernes. Son principe de barrière réflex avec autocollimation permet une distance de détection de 0 à 10 m, sans distance minimale de réflecteur, ce qui facilite son implantation sur machine, convoyeur ou poste de conditionnement lorsque l’encombrement est limité.

Principe réflex avec autocollimation pour objets standards et surfaces filmées

Le fonctionnement par optique coaxiale améliore la détection sur de nombreuses installations où la stabilité du faisceau est essentielle. Cette conception est particulièrement adaptée aux applications de présence/absence, de passage et de contrôle sur lignes automatisées. Elle convient aussi aux environnements où des objets emballés sous film doivent être détectés avec plus de maîtrise qu’avec un capteur plus classique. La lumière rouge visible issue d’une LED PinPoint simplifie en plus le positionnement du capteur lors de l’installation et des opérations de réglage.

Communication IO-Link V1.1 pour paramétrage et diagnostic

L’interface IO-Link V1.1 apporte une exploitation plus avancée qu’un simple capteur TOR. Elle permet le paramétrage du capteur, l’échange de données utiles au diagnostic ainsi que l’intégration de fonctions Smart Sensor et Smart Task de logique de base. Ce type de communication est particulièrement intéressant pour les machines où l’on recherche une mise en service plus structurée, une maintenance facilitée et une meilleure visibilité sur l’état du capteur au fil de l’exploitation.

Sortie push-pull PNP/NPN et commutation claire ou sombre

Le capteur dispose d’une sortie push-pull compatible PNP/NPN, ce qui offre une grande souplesse d’intégration dans les armoires et systèmes de commande existants. La possibilité de travailler en commutation claire ou sombre aide à adapter précisément le comportement du capteur à la logique de l’application. Cette polyvalence évite de multiplier les variantes en stock et simplifie le choix lors d’un remplacement ou d’une conception machine.

Temps de réaction de 0,5 ms pour cadences rapides

Avec un temps de réaction de 0,5 ms et une fréquence de commutation de 1000 Hz, ce modèle répond aux contraintes des installations dynamiques. Il est pertinent pour les convoyeurs rapides, le tri, le comptage ou les séquences de détection rapprochées où la réactivité du capteur conditionne la fluidité du process. Ce niveau de performance permet de suivre des objets en mouvement sans alourdir l’architecture de détection.

Format compact rectangulaire et raccordement M12

Son boîtier parallélépipédique compact de 20 mm de large, 55,7 mm de haut et 42 mm de long favorise une implantation propre dans des zones mécaniques resserrées. Le raccordement par connecteur M12 à 4 pôles est bien adapté aux environnements industriels recherchant une connexion rapide, standardisée et pratique en maintenance. Le boîtier en matière synthétique avec surface optique également synthétique s’intègre facilement sur de nombreuses machines sans complexifier le montage.

Protection IP66 pour environnement industriel courant

Avec un indice de protection IP66, ce capteur est conçu pour résister à des conditions d’utilisation industrielles exigeantes, notamment face aux poussières et aux projections d’eau. Cette configuration convient aux équipements de production, de manutention et d’emballage où le matériel de détection doit conserver un fonctionnement stable malgré les contraintes d’ambiance. Sa classe de protection 3 s’inscrit dans les montages basse tension couramment utilisés en automatisme.

Un choix pertinent pour l’automatisme, le convoyage et le conditionnement

Ce capteur photoélectrique réflex IO-Link est une solution adaptée aux intégrateurs, automaticiens et services maintenance recherchant un capteur compact, communicant et rapide pour la détection industrielle. Sa portée jusqu’à 10 m, son optique coaxiale sans distance minimale de réflecteur, sa sortie push-pull et son interface IO-Link en font un composant particulièrement intéressant pour les machines de convoyage, les lignes de conditionnement, les postes de transfert et les équipements de contrôle de présence.
