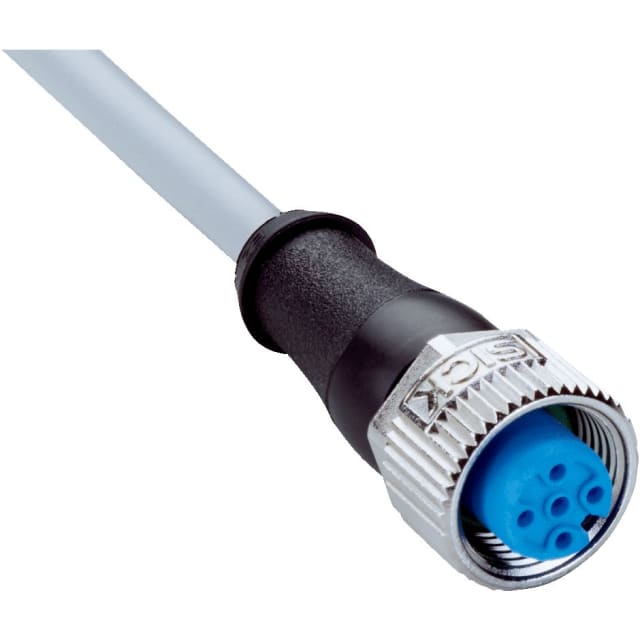

Câble M12 femelle 4 pôles droit pour raccordement capteur / actionneur

Ce câble capteur actionneur est conçu pour les liaisons industrielles entre un équipement automatisé et un capteur ou actionneur équipé d’un raccordement M12. Il intègre en tête A un connecteur femelle M12 droit à 4 pôles avec codage A, tandis que la tête B se présente sous forme d’extrémité de câble ouverte pour un câblage direct dans une armoire, un boîtier ou sur bornier. Cette configuration est particulièrement adaptée aux intégrations machine, aux remplacements sur ligne et aux raccordements d’automatisme nécessitant une connexion standardisée côté terrain et libre côté commande.

Longueur de 5 mètres pour un câblage souple sur machine

Avec sa longueur de 5 m, ce câble préconfectionné offre une portée confortable pour relier un capteur déporté sans multiplier les jonctions intermédiaires. Il convient aux chemins de câble courants sur machines, convoyeurs, postes automatisés et ensembles de production où la distance entre le point de détection et le coffret de raccordement impose une longueur intermédiaire polyvalente. Le format droit du connecteur facilite en outre le montage lorsque le raccordement s’effectue dans l’axe du capteur ou de l’actionneur.

Construction 4 fils en PVC pour les usages industriels courants

Le câble est réalisé en version 4 conducteurs avec une section de 0,34 mm², dans une gaine PVC grise de 5 mm de diamètre. Cette construction répond aux besoins classiques des signaux capteur / actionneur sur connectique M12 4 pôles, tout en conservant un encombrement limité dans les passages de câbles et les zones techniques compactes. La gaine PVC constitue un bon choix pour les installations industrielles recherchant une solution simple à intégrer, notamment lorsque la tenue mécanique doit rester compatible avec les cheminements habituels en environnement machine.

Connexion stable grâce au connecteur TPU et à l’écrou moleté métallique

La tête de connexion est réalisée en TPU noir, avec écrou moleté en zinc moulé sous pression nickelé et joint en FKM. Cet ensemble favorise un raccordement propre et sûr sur embase M12 compatible, avec un serrage recommandé de 0,6 Nm et un surplat de 13 mm pour une mise en œuvre nette au montage. Pour l’installateur, cela signifie une connexion plus facile à positionner, à serrer et à maintenir dans le temps sur les interfaces terrain des capteurs et organes d’automatisme.

Caractéristiques électriques adaptées aux liaisons de capteurs

Ce modèle est prévu pour une tension nominale de 300 V AC, avec une tension d’essai de 2 000 V AC et une tension assignée de 2,5 kV. Le courant admissible est donné pour 4 A maximum. Ces valeurs le destinent aux applications de raccordement de capteurs et d’actionneurs en automatisme, lorsque l’on recherche un câble M12 4 pôles capable d’assurer à la fois la continuité des signaux et une alimentation adaptée aux équipements de terrain compatibles.

Version non blindée pour les installations où le blindage n’est pas requis

Ce câble est proposé en version non blindée. Il s’adresse donc aux montages où la structure de l’installation, le niveau de perturbations et le type de signal transmis ne nécessitent pas de blindage spécifique. Ce choix permet de conserver une solution de raccordement plus simple et plus légère à manipuler, tout en répondant aux usages classiques de nombreux capteurs et actionneurs raccordés en M12 dans l’industrie.

Compatible avec les environnements exposés aux produits chimiques

Le domaine d’utilisation annoncé vise les zones avec produits chimiques, ce qui en fait une solution pertinente pour certaines installations industrielles soumises à des ambiances techniques exigeantes. Cette orientation intéressera notamment les intégrateurs et services maintenance cherchant un câble préconfectionné M12 femelle 4 pôles avec extrémité libre, capable de s’insérer dans des applications où le choix des matériaux du connecteur, du joint et de la gaine compte dans la tenue de l’ensemble.

Rayon de courbure à respecter pour une pose durable

Pour préserver une mise en œuvre correcte, le rayon de courbure recommandé est supérieur à 10 fois le diamètre du câble en mouvement et supérieur à 5 fois le diamètre en position fixe. Cette donnée est utile lors du passage dans les goulottes, chaînes porte-câbles ou chemins techniques, car elle aide à préparer un cheminement propre sans contrainte excessive sur les conducteurs. Pour le monteur, c’est un point concret qui facilite une installation mieux maîtrisée dès la phase de pose.
