Câble instrumentation blindé armé 12x2x0,75 pour liaisons de mesure et de commande

Ce câble instrumentation blindé armé 12x2x0,75 est conçu pour les circuits de transmission de signaux, de mesure, de contrôle et de commande nécessitant une organisation claire des liaisons par paires. Sa construction en 12 paires, soit 24 conducteurs au total, permet de raccorder plusieurs voies dans un seul câble tout en conservant une architecture adaptée aux installations techniques, aux automatismes et aux réseaux de sécurité.

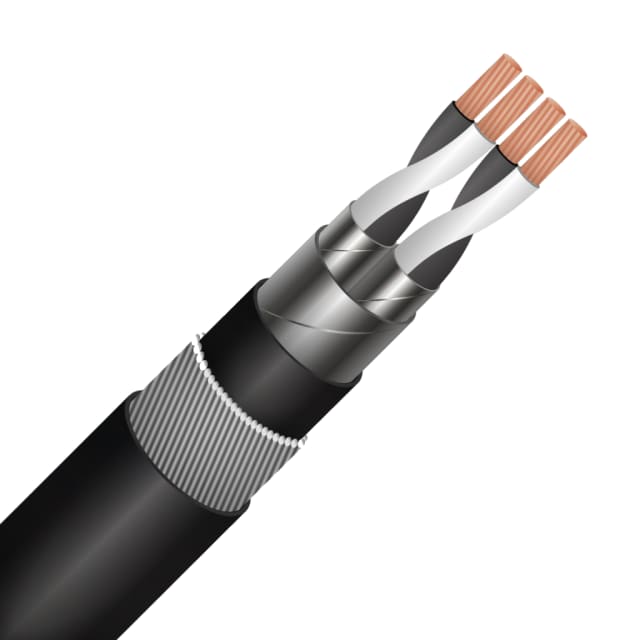

Construction par paires avec double blindage pour limiter les perturbations

Sa structure intègre un blindage par paire ainsi qu’un blindage global par feuille. Cette configuration aide à réduire l’influence des perturbations électromagnétiques sur les signaux transportés, point essentiel dans les environnements où cohabitent équipements de puissance, commande et instrumentation. L’identification des conducteurs par couleur facilite en complément le repérage lors du câblage, de la maintenance et des extensions d’installation.

Armure intégrée pour les parcours exposés

Le câble est doté d’une armure qui apporte une protection mécanique supplémentaire sur les cheminements techniques soumis à des contraintes plus exigeantes. Cette conception le rend particulièrement pertinent pour les passages en locaux techniques, en zones industrielles, en gaines ou sur des trajets où le câble doit conjuguer transport de signaux et résistance accrue aux sollicitations extérieures. La gaine extérieure noire en PVC complète cet ensemble avec une finition adaptée aux usages courants en environnement technique.

Âmes souples en cuivre nu pour une mise en œuvre pratique

Les conducteurs en cuivre nu de section nominale 0,75 mm² reposent sur une âme de classe 5 souple. Ce choix de construction favorise une pose plus pratique sur les installations où le cheminement demande de la maniabilité, tout en conservant une section adaptée aux liaisons de commande et d’instrumentation. L’isolation principale en polyéthylène contribue à la bonne séparation des conducteurs dans une conception pensée pour le transport de signaux.

Comportement au feu classé Cca pour les installations techniques

Ce modèle bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Il répond ainsi aux besoins des chantiers et équipements où le choix du câble doit aussi prendre en compte son comportement en cas d’incendie. Pour un acheteur professionnel, cette donnée permet de sélectionner plus facilement un câble instrumentation blindé armé cohérent avec les exigences techniques du projet, sans se limiter au seul nombre de paires ou à la section.

Dimensions et conditions de pose à anticiper

Le diamètre extérieur approximatif est de 21 mm. Le rayon de courbure minimal est de 10 fois le diamètre, ce qui doit être pris en compte lors de la préparation des cheminements, des entrées de coffrets et des réservations. Cette information est utile pour sécuriser le choix des accessoires de passage, des supports et des volumes disponibles dans l’installation, notamment lorsque plusieurs câbles de commande et sécurité doivent cohabiter.

Plage de température adaptée aux environnements techniques fixes

En pose statique, ce câble accepte une température de service de -30 à 90 °C. Cette amplitude permet son intégration dans de nombreux environnements techniques soumis à des variations thermiques, en particulier dans les installations fixes où la stabilité des liaisons de signal est recherchée. Pour les applications d’instrumentation, de contrôle ou de sécurité, il constitue une solution structurée lorsqu’il faut réunir blindage, armure et nombre élevé de paires dans un même câble.
