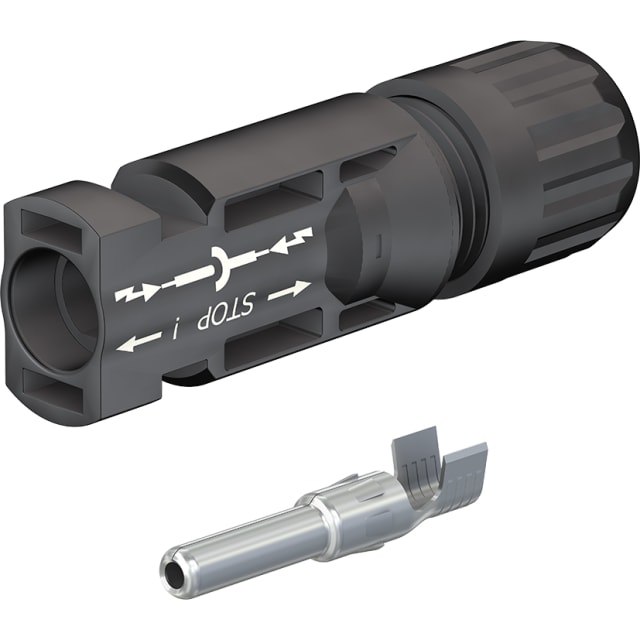

Connecteur mâle MC4 conçu pour le raccordement des modules photovoltaïques

Le connecteur mâle MC4 PV-KST4/10II est destiné aux liaisons de câbles dans les installations solaires photovoltaïques. Il permet de réaliser une connexion côté module avec une interface MC4 largement utilisée sur les chaînes DC. Sa conception en fiche avec contact à sertir séparé répond aux besoins des monteurs et câbleurs qui recherchent un raccordement net, adapté aux assemblages de terrain comme aux opérations de maintenance.

Compatibilité avec câble solaire 10 mm²

Cette version est prévue pour une section de câble de 10 mm², ce qui la rend adaptée aux lignes photovoltaïques nécessitant une capacité de transport élevée. Elle accepte un diamètre extérieur de câble compris entre 7,0 et 8,8 mm, un point important pour garantir le bon maintien du câble dans le connecteur et une intégration correcte avec le presse-étoupe. Ce dimensionnement aide à sélectionner la bonne combinaison câble-connecteur sans risque de montage inadapté.

Caractéristiques électriques adaptées aux circuits DC photovoltaïques

Le PV-KST4/10II est donné pour un courant nominal de 45 A et une tension nominale de 1 000 V DC. Ces valeurs le destinent aux raccordements photovoltaïques où la continuité électrique et le respect des niveaux de service sont essentiels sur la partie courant continu. Pour l’installateur, cela signifie un connecteur dimensionné pour accompagner des câbles solaires de forte section dans des configurations de string ou de prolongation de liaison.

Connexion par sertissage pour un montage précis

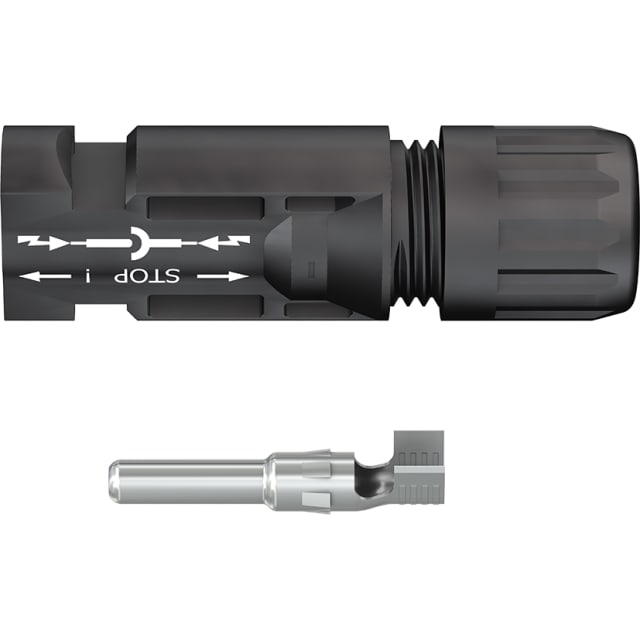

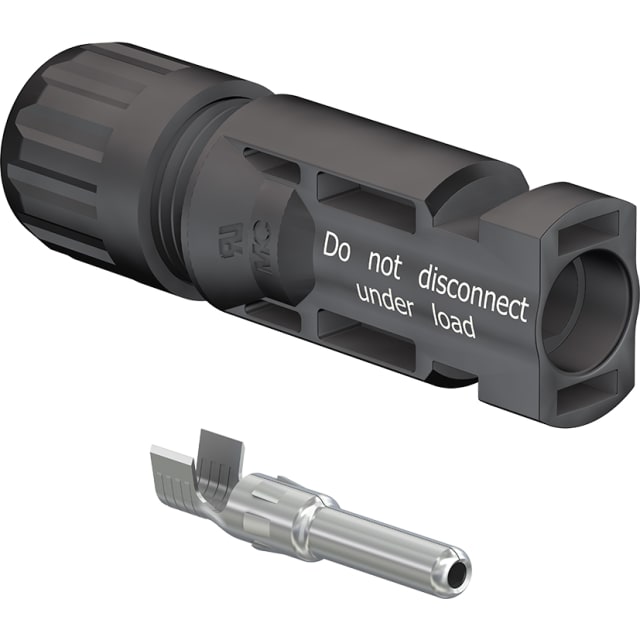

Le connecteur est livré avec un contact mâle à sertir, avec une largeur d’ouverture de sertissage de 6,5 mm. Ce principe de raccordement permet de préparer proprement l’extrémité du conducteur avant insertion dans le corps du connecteur. Il convient particulièrement aux montages photovoltaïques où la régularité du sertissage et la bonne tenue mécanique du contact participent à une installation propre, homogène et techniquement maîtrisée.

Format MC4 pratique pour la réalisation et la maintenance des liaisons solaires

Grâce à son format MC4, ce connecteur mâle s’intègre naturellement dans les ensembles de câblage photovoltaïque utilisant cette interface de connexion. Il facilite le raccordement des modules, des extensions de câbles ou des remplacements ciblés lors d’une intervention. Son corps compact et sa bague de serrage arrière permettent une manipulation adaptée aux environnements de câblage solaire, avec une lecture claire du sens d’assemblage lors de la pose.

Homologations utiles pour les applications photovoltaïques

Le modèle PV-KST4/10II est annoncé avec homologations IEC 62852 et UL 6703. Ces références sont recherchées pour les composants de connexion destinés au photovoltaïque, car elles correspondent à des cadres techniques connus dans l’univers des connecteurs solaires. Pour l’acheteur professionnel ou averti, cette information facilite l’identification d’un connecteur approprié à une utilisation sur module photovoltaïque et à une sélection cohérente avec les autres éléments de l’installation.

Un choix pertinent pour le câblage solaire en connecteur mâle MC4

Ce connecteur mâle MC4 pour module photovoltaïque réunit les points attendus sur ce type de raccord : compatibilité avec câble solaire 10 mm², tenue électrique de 45 A sous 1 000 V DC, connexion par sertissage et adaptation à un diamètre de câble de 7,0 à 8,8 mm. Il constitue une solution précise pour composer, compléter ou remplacer une connexion sur une ligne photovoltaïque lorsque la section de conducteur et le format de connecteur doivent correspondre exactement au besoin du chantier.
