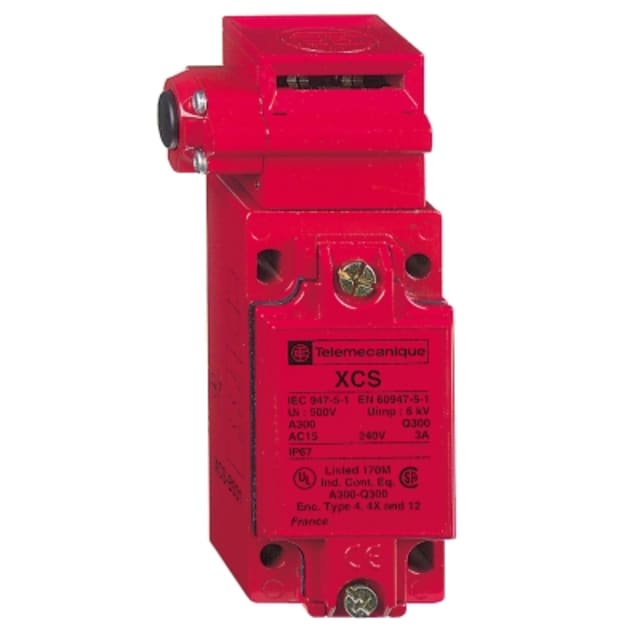

Interrupteur de sécurité à clé languette pour protection d’accès machine

L’interrupteur de sécurité à clé languette XCSB701 est conçu pour surveiller l’ouverture et la fermeture de protecteurs, capots et portes de machines. Son principe à clé languette permet d’autoriser le fonctionnement uniquement lorsque l’actionneur est correctement engagé. Cette configuration convient aux applications de sécurité machine où le contrôle de position d’un ouvrant doit être intégré dans une chaîne de sécurité dédiée.

Configuration de contacts adaptée aux fonctions de sécurité

Ce modèle intègre 2 contacts à ouverture et 1 contact à fermeture, avec élément à passage lent et ouverture positive sur les contacts NF. Cette combinaison facilite l’exploitation en logique de sécurité et le retour d’information d’état. L’appareil est annoncé comme adapté aux fonctions de sécurité, ce qui en fait une solution pertinente pour les montages sur protecteurs mobiles, portes d’accès et carters nécessitant une détection fiable de position.

Verrouillage mécanique de l’actionneur pour maintien du protecteur

Le XCSB701 dispose d’un verrouillage de l’actionneur, avec déverrouillage par poussoir, pour maintenir la clé languette en position lorsque le protecteur est fermé. Cette conception aide à limiter les ouvertures non souhaitées pendant certaines phases de fonctionnement. La force de verrouillage de 1500 N apporte un maintien mécanique élevé, utile dans les environnements industriels où les ouvrants peuvent subir des contraintes, vibrations ou manipulations répétées.

Boîtier métallique compact pour intégration industrielle

Son boîtier métallique de forme parallélépipédique permet une implantation propre sur bâti, huisserie ou structure machine. Avec des dimensions de 52 mm de largeur, 114 mm de hauteur et 44 mm de longueur, ce format reste compact tout en offrant une présence mécanique adaptée aux accès industriels. La tête à clé languette de type tourelle convient aux montages où l’alignement de l’actionneur et la robustesse d’ensemble sont importants.

Raccordement simple par entrée PG et bornier

L’appareil est prévu avec une entrée de câble PG 13,5 et un raccordement électrique par bornier. Cette exécution facilite une mise en œuvre soignée dans les armoires et machines existantes, avec une capacité de serrage adaptée aux conducteurs usuels de commande. Pour l’intégrateur ou le mainteneur, ce choix permet une connexion directe et claire dans les circuits de sécurité et de signalisation.

Endurance électrique cohérente pour circuits de commande

Le XCSB701 est dimensionné pour les usages de commande industrielle avec des valeurs de service de 6 A en AC-15 à 125 V, 3 A en AC-15 à 230 V, 0,55 A en DC-13 à 125 V et 0,27 A en DC-13 à 230 V. Il s’adresse donc aux circuits de commande de contacteurs, relais et automatismes, plutôt qu’à la coupure directe de charges de puissance. Son fonctionnement à passage lent et sa conception dédiée à la sécurité machine en font un composant adapté aux automatismes nécessitant une information de position stable.

Protection renforcée contre l’environnement d’atelier

Avec un indice de protection IP67K et une plage de fonctionnement de -25 à 70 °C, cet interrupteur de sécurité convient aux environnements industriels exposés aux poussières, projections d’eau et écarts de température. L’absence d’indicateur lumineux, d’interface de communication et de déverrouillage d’urgence en fait une version centrée sur sa fonction essentielle : la surveillance de position de protecteur avec verrouillage mécanique, dans une architecture sobre et technique.
