Interrupteur de position compact pour détection mécanique en automatisme

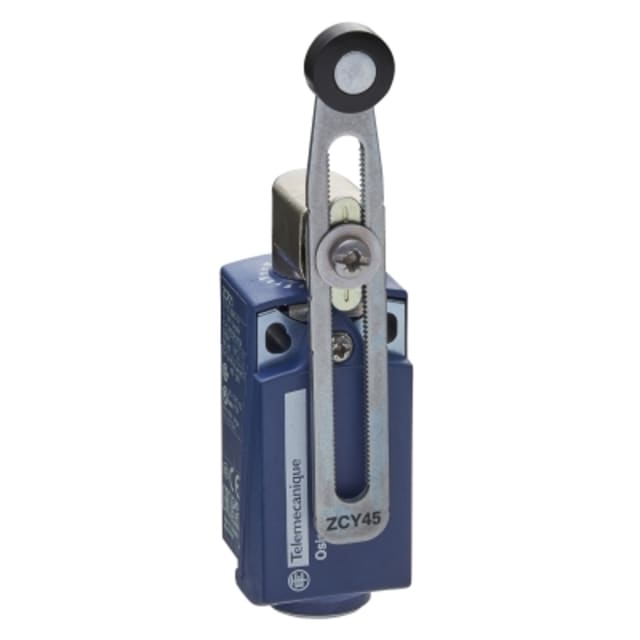

L’interrupteur de position à levier galet XCKP2145P16 est conçu pour la détection de présence, de passage ou de fin de course sur machines et équipements industriels. Son format compact facilite l’intégration dans les environnements où l’espace est limité, tout en permettant un contrôle précis des mouvements mécaniques. Cette configuration convient particulièrement aux applications de convoyage, de manutention, de capotage, de guidage ou de contrôle de position.

Levier à galet réglable pour une adaptation simple au mouvement

Son élément de commande à levier galet réglable permet d’ajuster le point de contact selon la cinématique de l’installation. Ce principe est pratique lorsque la pièce en mouvement n’arrive pas toujours avec le même angle ou la même course. La tête rotative et l’approche latérale dans deux directions apportent davantage de souplesse à l’installation, notamment sur les machines où le sens d’attaque doit être optimisé sans modifier tout le montage.

Fonction de commutation 1 ouverture + 1 fermeture à action brusque

Ce modèle dispose d’un contact 1 O + 1 F avec mécanisme à passage brusque. Cette combinaison permet de gérer simultanément une information de signalisation et une commande de coupure ou d’autorisation selon le schéma de câblage retenu. L’action brusque favorise une commutation nette, utile pour les automatismes qui exigent une information de position franche. Le produit intègre également une ouverture positive, un point important pour les montages de détection mécanique sur organes mobiles.

Boîtier compact en matière synthétique adapté aux environnements exposés

Le boîtier de forme parallélépipédique en matière synthétique offre un encombrement réduit de 31 x 65 x 30 mm. Cette exécution compacte est intéressante pour les installations industrielles où chaque millimètre compte, tout en gardant une implantation simple sur châssis, bâtis ou carters. Son indice de protection IP66/IP67 aide à préserver le capteur face aux poussières et aux projections d’eau, ce qui le rend pertinent pour de nombreuses zones techniques soumises à des conditions d’exploitation soutenues.

Raccordement pratique pour intégration dans les armoires et machines

L’appareil est prévu avec une entrée filetée M16 x 1,5 pour presse-étoupe, adaptée aux câbles de diamètre courant en environnement machine. Le raccordement par borniers à vis-étrier facilite une mise en œuvre claire et robuste lors du câblage. Cette conception répond bien aux besoins des intégrateurs, tableautiers et services maintenance recherchant un interrupteur de position simple à raccorder et cohérent avec les architectures de commande industrielles classiques.

Caractéristiques utiles pour un usage industriel continu

Le XCKP2145P16 fonctionne sur une plage de température ambiante de -25 à +70 °C, ce qui lui permet d’être installé dans de nombreux contextes industriels, en intérieur comme sur équipements techniques exposés. Il accepte une intensité assignée de 3 A en AC-15 à 230 V et 0,27 A en DC-13 à 230 V. Sa précision de répétition et sa vitesse d’attaque admissible en font une solution adaptée à la détection répétitive sur mécanismes en mouvement.

Un choix pertinent pour convoyeurs, protections mobiles et automatismes

Grâce à son levier galet à longueur variable, son format compact et sa commutation 1 O + 1 F, cet interrupteur de position répond aux besoins courants des automatismes industriels. Il convient pour la surveillance de portes et carters non dédiés à la sécurité, la détection de fin de course sur ensembles mobiles, ou encore le report d’état sur machines et lignes de production. Pour l’acheteur, c’est une solution claire à identifier et facile à intégrer lorsqu’il faut un interrupteur de position mécanique compact avec commande par galet.
