Interface compacte pour ajouter une mesure analogique et un contact sec sur AUTOBUS

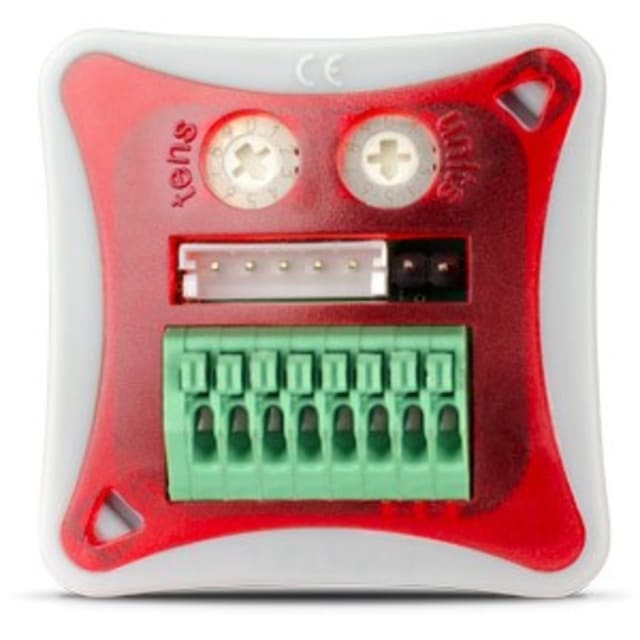

L’interface d’entrée analogique et numérique TDS12301 est un module miniature conçu pour étendre un système domotique TELETASK avec une entrée analogique universelle et une entrée numérique. Son format compact de 42 x 42 x 16 mm facilite l’intégration au plus près du capteur ou du point de contact, ce qui évite de ramener les signaux faibles jusqu’au tableau et simplifie le câblage dans les installations où l’espace disponible est limité.

Une entrée analogique universelle pour de nombreux capteurs techniques

Cette interface accepte plusieurs types de signaux analogiques, ce qui la rend adaptée à des usages très variés en automatisation résidentielle et technique. Elle prend en charge les signaux 0-5 V, 0-10 V, 0-20 mA, 4-20 mA ainsi que les sondes PT100 en 2 ou 3 fils. Elle convient ainsi à la remontée d’informations issues de capteurs de température, de luminosité, d’humidité, de vitesse de vent ou encore d’applications techniques comme certaines mesures liées à l’eau, à l’air ou à des environnements spécifiques.

Entrée numérique dédiée aux contacts sans tension

L’entrée numérique intégrée permet de raccorder un contact sans tension basse fréquence, jusqu’à 1 Hz. Elle est particulièrement indiquée pour l’intégration d’un bouton-poussoir, d’un contact de porte ou de fenêtre, ou d’un détecteur à sortie contact sec. Cette double fonction analogique et numérique dans un seul boîtier permet de centraliser deux informations terrain sur un seul point AUTOBUS, avec une approche propre et rationnelle pour les projets domotiques sur mesure.

Compatible avec plusieurs capteurs TELETASK

Le TDS12301 est prévu pour fonctionner avec différents capteurs TELETASK, notamment les références TDS12250, TDS12251, TDS12260 et TDS12270. Cette compatibilité facilite l’ajout de mesures exploitées par le système domotique pour des scénarios de gestion technique, de supervision ou de régulation. L’interface peut ainsi servir de passerelle entre les capteurs de l’installation et les automatismes programmés dans l’environnement TELETASK.

Installation au plus près du capteur pour un câblage plus efficace

Grâce à son format miniature et à son fonctionnement sur bus AUTOBUS, ce module peut être placé en intérieur à proximité immédiate du capteur ou de l’organe de commande. Ce positionnement est particulièrement intéressant lorsqu’il faut traiter des signaux analogiques sensibles ou éviter des longueurs de câble inutiles. Pour les intégrateurs et installateurs, cela peut contribuer à une implantation plus discrète, plus lisible et mieux adaptée aux contraintes réelles du chantier.

Lecture précise des signaux et détection utile en 4-20 mA

L’entrée analogique présente une impédance de 30 kΩ en 0-10 V, adaptée à la lecture de nombreux signaux de mesure. En configuration 4-20 mA, l’interface permet en outre la détection d’une rupture de câble, un point particulièrement utile lorsqu’une information capteur doit être surveillée dans une logique d’alerte ou de sécurité fonctionnelle. Cette polyvalence élargit les possibilités d’intégration dans les installations domotiques avancées et les applications techniques connectées.

Faible consommation et intégration logicielle dans l’écosystème TELETASK

Avec une consommation maximale de 15 mA, le TDS12301 s’intègre facilement dans une architecture bus existante sans ajout de contrainte importante. La configuration s’effectue via PROSOFT Suite 3.8.1.0 ou version supérieure, ce qui permet d’associer précisément chaque entrée à une logique de visualisation, de contrôle ou d’automatisation. Pour un projet de Smart Home recherchant une interface d’entrée analogique et numérique compacte, ce module représente une solution pratique pour enrichir le système avec des informations terrain essentielles.
