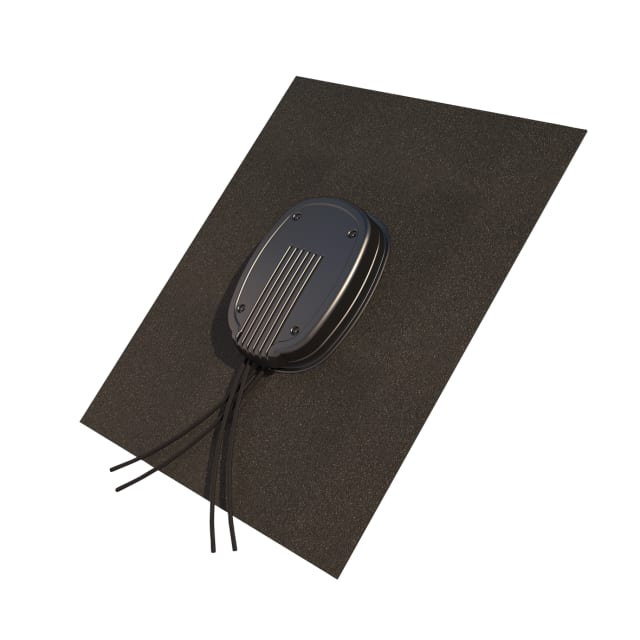

Passage de toiture conçu pour les câbles et conduits solaires

Ce passage toiture pour câbles solaires est pensé pour réaliser une traversée propre entre l’extérieur et le volume sous couverture sur toiture inclinée. Il convient au passage de câbles photovoltaïques, de faisceaux préassemblés et de conduits techniques, tout en conservant une intégration discrète sur une couverture en tuiles. Sa conception avec capot articulé facilite l’intervention au moment du tirage des câbles et simplifie les opérations de raccordement.

Compatible avec les toitures en tuiles de 15° à 55°

Adapté aux toitures en pente comprises entre 15° et 55°, ce passage de toit s’installe sur les couvertures en tuiles inclinées. Cette plage d’inclinaison permet de l’utiliser dans de nombreuses configurations de montage photovoltaïque, aussi bien en résidentiel qu’en petit tertiaire. Le format du solin offre une bonne surface de recouvrement pour accompagner la pose sur toiture et favoriser une jonction soignée avec les éléments de couverture.

Grand passage intérieur pour faisceaux de câbles ou deux conduits

Avec un diamètre de passage de 120 mm, ce modèle est particulièrement intéressant lorsque plusieurs câbles solaires doivent traverser la toiture sans écrasement ni cheminement forcé. Il accepte également jusqu’à deux tubes de diamètre maximal 50 mm. Ce volume disponible apporte plus de souplesse lors de l’installation, notamment pour les liaisons techniques de systèmes solaires, de ventilation ou d’équipements associés nécessitant une traversée regroupée.

Solin Ubiflex Signo pour une intégration souple sur la couverture

Le solin en Ubiflex Signo noir est conçu pour épouser la surface de la toiture et accompagner la mise en œuvre autour de la traversée. Ce type de base souple facilite l’adaptation à la forme des tuiles et contribue à une finition plus nette autour du passage. Le format 500 x 500 mm apporte une assise généreuse, utile pour positionner correctement l’ensemble sur la pente et gérer le recouvrement avec les éléments existants.

Couvercle articulé avec protection anti-oiseaux et anti-feuilles

Le capot articulé permet d’ouvrir facilement la partie supérieure au moment de l’installation ou de la maintenance, sans manipulation complexe. La protection intégrée anti-oiseaux et anti-feuilles constitue un atout concret pour limiter l’intrusion de débris ou de nuisibles dans la zone de passage. Pour une installation photovoltaïque, cela aide à garder une traversée de toiture plus propre et plus fonctionnelle dans le temps, notamment lorsque plusieurs câbles montent en toiture.

Format visible compact au-dessus du toit

Sa hauteur hors toit de 178 mm permet de créer un volume de passage identifiable et accessible, tout en restant compatible avec une intégration sur toiture inclinée. Cette géométrie facilite la sortie des câbles sans contrainte excessive sur leur courbure en partie haute. Le dessin du capot, visible sur la couverture, contribue aussi à canaliser le passage des câbles de manière ordonnée, ce qui est apprécié sur les chantiers où la lisibilité de pose compte autant que la performance du montage.

Une solution pratique pour les installations photovoltaïques sur toiture inclinée

Pour une pose de panneaux solaires, ce passage toiture 15°-55° constitue une solution adaptée dès qu’il faut traverser la couverture avec un faisceau de câbles ou des conduits techniques sans improviser entre les tuiles. Il permet d’organiser la sortie en toiture de façon plus propre, de préserver la continuité de la couverture et de préparer un cheminement cohérent vers les modules solaires. C’est un accessoire particulièrement pertinent pour les installateurs recherchant un passage de toit dédié aux câbles solaires, avec une capacité de passage confortable et une mise en œuvre pensée pour la toiture en pente.
