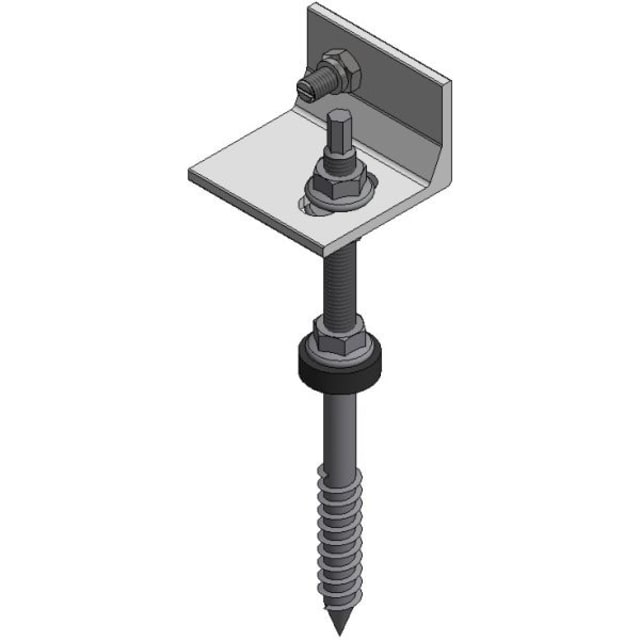

Boulon de fixation M10x200 avec adaptateur en L pour montage photovoltaïque sur toiture plate

Ce boulon de fixation M10x200 avec adaptateur en L est conçu pour les structures de montage photovoltaïque en toiture plate au sein du système ValkBox Boltline. Il associe une tige d’ancrage en acier inoxydable et un adaptateur en L prêt à recevoir les éléments de liaison du montage solaire. Cette configuration permet de créer un point de fixation compact, propre et adapté aux besoins d’alignement d’une installation de panneaux photovoltaïques.

Configuration adaptée au système ValkBox Boltline

Intégré à l’univers ValkBox Boltline, ce boulon d’ancrage s’utilise dans une logique de montage cohérente avec les composants de la gamme. Sa géométrie en M10 avec longueur totale de 200 mm répond aux besoins de fixation pour supports photovoltaïques nécessitant un ancrage stable et une interface de réglage via l’adaptateur en L. Il convient particulièrement aux montages où l’encombrement, la reprise de niveau et la compatibilité des accessoires sont des points déterminants.

Réglage de position pour faciliter l’alignement des panneaux

L’ensemble autorise un montage horizontal et vertical, avec un ajustement horizontal jusqu’à 17 mm. Cette marge de réglage est utile pour compenser les écarts de pose et affiner le positionnement de la structure photovoltaïque. Les entraxes vertical et horizontal de 100 mm participent à une mise en œuvre plus précise, notamment lorsqu’il faut respecter l’implantation du champ solaire et maintenir une pose régulière des modules.

Étanchéité intégrée au point de passage

Le boulon est équipé d’un joint d’étanchéité en EPDM, prévu pour assurer l’étanchéité au niveau du point de fixation. Cet élément est important dans les applications de toiture, car il limite les risques d’infiltration autour de la traversée. L’ensemble forme ainsi une solution de fixation pensée pour conjuguer ancrage mécanique et traitement soigné de la zone de passage.

Montage sur support avec perçage défini

Pour la mise en œuvre, le produit est donné avec un diamètre de perçage de 13 mm et une profondeur de perçage de 75 mm. Ces cotes facilitent la préparation du support et aident à anticiper les conditions de pose sur chantier. Le format M10 apporte un standard courant dans les systèmes de fixation techniques, ce qui simplifie l’intégration dans un ensemble de montage photovoltaïque nécessitant des composants dimensionnés de manière homogène.

Construction inox pour environnement technique extérieur

Fabriqué en acier inoxydable, ce boulon de fixation est adapté aux installations solaires exposées durablement en extérieur. Ce choix de matériau s’accorde avec les exigences habituelles des structures de montage photovoltaïque, où la tenue du composant et la constance dimensionnelle sont essentielles pour conserver un assemblage correct dans le temps. Le poids unitaire de 0,258 kg permet en outre une manipulation simple lors de la préparation et de la pose.

Compatible avec des panneaux jusqu’à 1134 mm de largeur

Ce modèle s’inscrit dans une configuration pouvant recevoir des panneaux d’une largeur maximale de 1134 mm. Cette donnée est utile pour valider la compatibilité du système dès la phase de sélection des composants, en particulier lors de la constitution d’un kit de fixation pour toiture plate. Pour les installateurs comme pour les acheteurs techniques, cela permet d’identifier plus facilement la bonne solution de montage sans multiplier les adaptations sur chantier.

Conditionnement pratique pour préparation de chantier

Le produit est conditionné par boîte de 25 pièces, un format bien adapté aux besoins récurrents des chantiers photovoltaïques. Ce conditionnement facilite l’approvisionnement, la préparation des postes de pose et la gestion des quantités sur installation neuve ou extension de champ solaire. Pour une boutique de matériel électrique et solaire, ce boulon de fixation avec adaptateur en L constitue ainsi une pièce de liaison technique pertinente pour les montages de structures photovoltaïques sur toiture plate.
