Borne de connexion 5 conducteurs compacte pour boîtes de dérivation

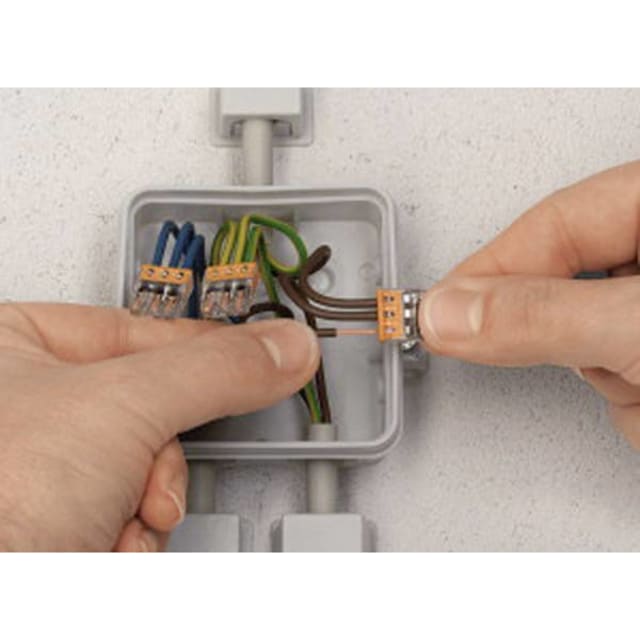

Cette borne de connexion 5 conducteurs 0,5-2,5 mm² série 2273 est conçue pour le raccordement rapide des conducteurs rigides dans les boîtes de dérivation, boîtes d’encastrement et autres volumes réduits. Son format COMPACT permet de gagner de la place au câblage tout en conservant une répartition propre et lisible des conducteurs. Avec ses 5 points de serrage, elle convient parfaitement aux dérivations multiples, aux repiquages et aux connexions de circuits d’éclairage ou d’alimentation dans le résidentiel et le tertiaire.

Connexion directe sans levier pour conducteurs rigides

Cette borne de raccordement fonctionne sur un principe d’insertion directe, sans système de verrouillage ou de déverrouillage manuel. Elle est adaptée aux conducteurs massifs de section 0,5 à 2,5 mm² et permet une mise en œuvre simple, rapide et régulière sur chantier. Ce type de connexion est particulièrement apprécié lorsque l’on recherche un encombrement minimal et une installation nette dans les espaces restreints. Elle n’est pas destinée aux conducteurs flexibles nus ni aux conducteurs multifilaires nus, ce qui en fait une solution ciblée pour les fils rigides utilisés en installation fixe.

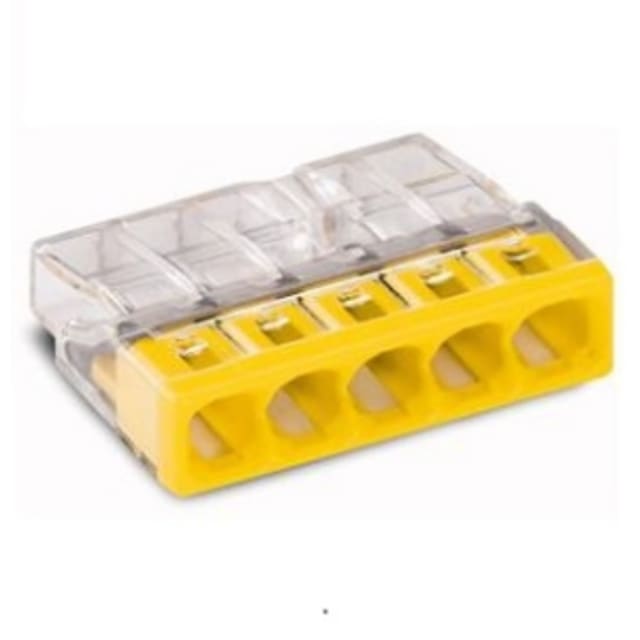

Format transparent pour un contrôle visuel immédiat

Le corps transparent facilite le contrôle du bon positionnement des conducteurs après insertion. Ce point est très utile lors du câblage, de la vérification et de la maintenance, car il permet de visualiser rapidement l’enfoncement du fil dans la borne. Le repérage visuel est renforcé par sa façade jaune caractéristique, bien identifiable dans une boîte de dérivation. Cette conception aide à travailler plus proprement et à limiter les erreurs de raccordement lors des interventions.

Capacité électrique adaptée aux usages courants d’installation

La borne est prévue pour une tension nominale de 450 V et un courant nominal de 24 A. Cette plage d’utilisation la rend adaptée à de nombreuses applications de raccordement en installation électrique courante, dès lors que l’emploi correspond au type de conducteur prévu. Sa section nominale de 0,5 à 2,5 mm² permet de couvrir les calibres fréquemment rencontrés pour les circuits d’éclairage, de commande et une large partie des distributions terminales. Pour un usage cohérent, il est essentiel de respecter à la fois la section admissible et la nature du conducteur.

Encombrement réduit pour les montages serrés

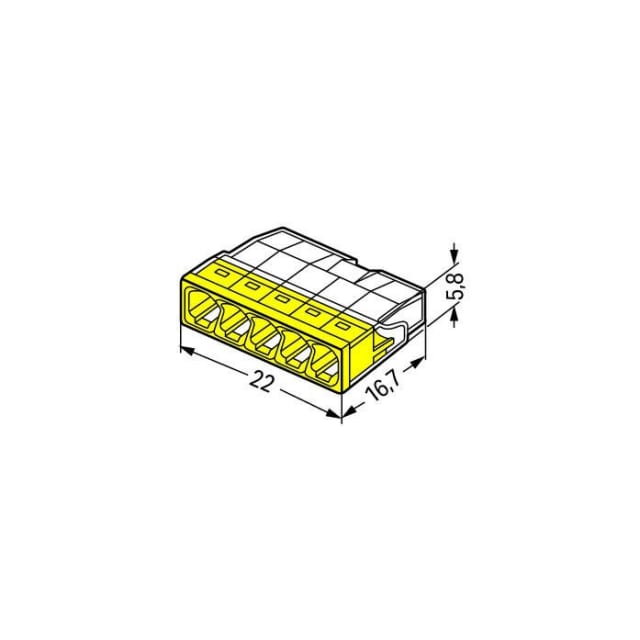

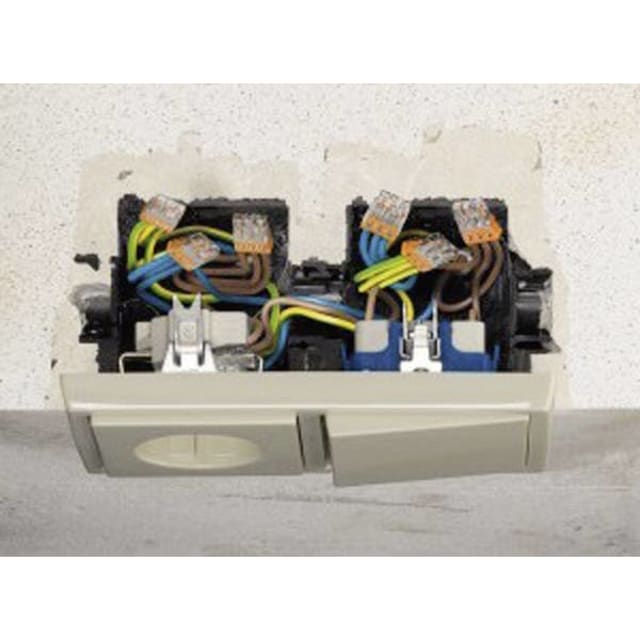

Cette borne de connexion compacte se distingue par ses dimensions réduites, particulièrement utiles dans les boîtes où le volume disponible est limité. Les visuels produit montrent un format court et bas, pratique pour organiser plusieurs jonctions dans un espace restreint sans pénaliser le passage des conducteurs. Ce faible encombrement aide à conserver un câblage plus ordonné, notamment derrière un appareillage, dans une sortie de câble ou dans une boîte de dérivation accueillant plusieurs circuits.

Repères pratiques pour une pose propre et régulière

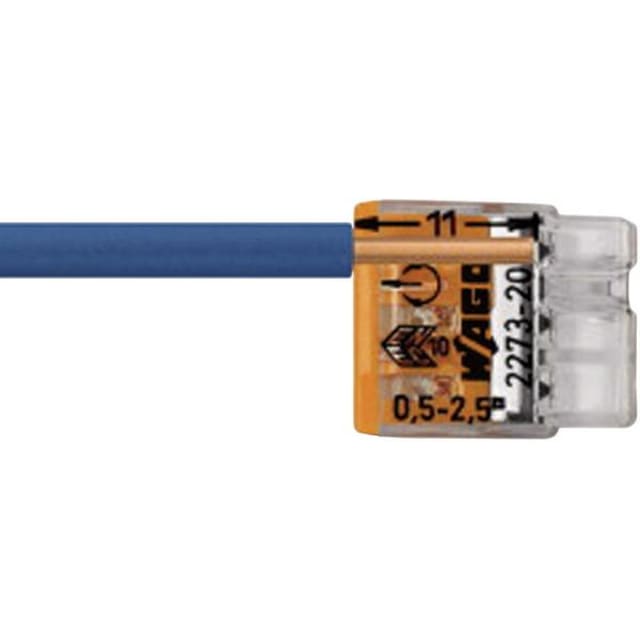

La borne intègre des repères utiles à la préparation des conducteurs, avec une longueur de dénudage de 11 mm couramment associée à ce modèle. Cela permet d’obtenir un raccordement homogène sur l’ensemble des points de connexion et de sécuriser le geste de pose. Pour les professionnels comme pour les installateurs exigeants, ce type de détail améliore la rapidité d’exécution et la répétabilité du câblage, tout en facilitant le contrôle final avant fermeture de la boîte.

Une solution adaptée aux dérivations et repiquages à 5 fils

Grâce à ses 5 entrées, cette borne de connexion répond aux besoins de distribution d’un même potentiel vers plusieurs départs. Elle est particulièrement pertinente pour regrouper des neutres, des phases commutées ou des conducteurs de même fonction dans les boîtes de jonction. Son usage convient lorsque l’on souhaite remplacer des raccordements plus encombrants par une borne compacte, lisible et simple à intégrer. Pour choisir la bonne version, il faut simplement vérifier le nombre de conducteurs à raccorder, la section utilisée et la compatibilité avec des fils rigides de 0,5 à 2,5 mm².
