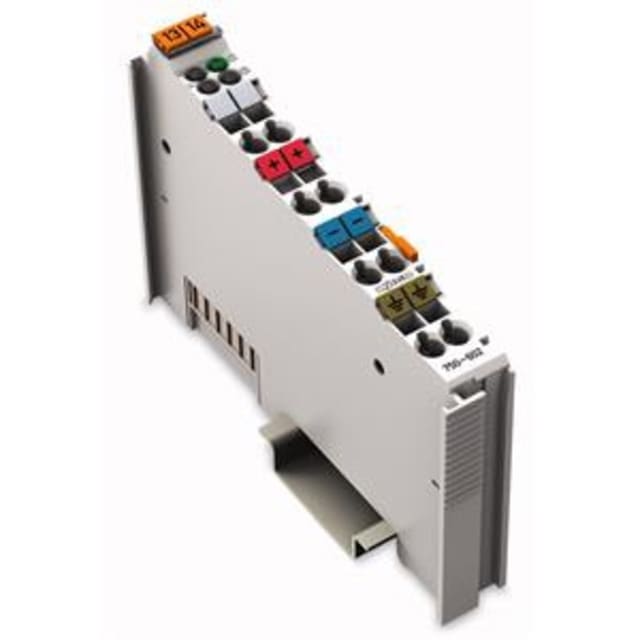

Borne d’alimentation passive 24 V CC pour système d’E/S déportées

La borne d’alimentation passive 24 V CC 750-602 est conçue pour l’alimentation de modules au sein d’un système d’automatisme modulaire de série 750. Elle s’intègre dans une chaîne de bornes d’interface automate afin d’injecter une alimentation continue 24 V sur un segment du montage, sans fonction de communication intégrée. Ce positionnement en fait un composant pertinent pour les architectures d’E/S industrielles où l’alimentation terrain doit être distribuée de manière claire, compacte et maîtrisée.

Idéale pour créer ou alimenter un segment dans un îlot d’automatisme

Ce modèle est adapté en tant que module de segment et comme module d’alimentation, ce qui permet d’organiser plus proprement la distribution d’énergie à l’intérieur d’un ensemble d’automatisme. Dans une installation industrielle, cela facilite la séparation fonctionnelle des groupes de bornes alimentées en 24 V CC et aide à structurer le câblage d’un îlot d’E/S selon les besoins de la machine ou du process. C’est une solution particulièrement utile lorsque l’on souhaite alimenter des sous-ensembles distincts sans ajouter de fonctions de bus ou d’interface inutiles.

Format très compact pour montage sur rail dans les coffrets industriels

Avec une largeur de 12 mm, une hauteur de 100 mm et une profondeur de 69,8 mm, cette borne d’alimentation passive s’intègre facilement dans les armoires et coffrets où la place disponible est comptée. Son montage sur barre profilée permet une mise en œuvre cohérente avec les autres éléments du système. Ce faible encombrement est un avantage concret pour les intégrateurs et câbleurs qui recherchent une implantation dense, lisible et rationnelle dans les applications de raccordement d’automatisme.

Raccordement à ressort à cage pour un câblage rapide et net

La connexion électrique s’effectue par raccordement à ressort à cage. Ce type de terminaison convient bien aux environnements industriels où l’on recherche un câblage rapide, une bonne tenue des conducteurs et une exécution propre dans le temps. Pour l’installateur, cela simplifie les opérations de raccordement dans le coffret et favorise une intervention efficace lors de l’assemblage ou de la maintenance d’un ensemble d’E/S.

Conçue pour une fonction d’alimentation sans protocole de communication embarqué

La 750-602 se concentre exclusivement sur sa fonction d’alimentation 24 V CC. Elle ne comporte ni interface Ethernet industriel, ni ports série, ni USB, ni prise en charge de protocoles bus tels que MODBUS, PROFIBUS, PROFINET, CAN, EtherNet/IP ou EtherCAT. Cette absence de fonctions de communication est un avantage lorsque l’on recherche une borne dédiée, simple dans sa mission, destinée à compléter un système existant sans ajouter de complexité au niveau réseau ou supervision.

Intégration cohérente dans un système modulaire avec coupleur bus

Cette borne fait partie d’un ensemble modulaire prévu pour fonctionner avec raccordement bus par coupleur bus bidirectionnel. Elle intervient comme composant de système dans une logique d’assemblage d’automatisme structurée, au sein de laquelle chaque borne remplit un rôle précis. Pour le bureau d’études comme pour l’atelier de câblage, cela facilite la constitution d’ensembles d’E/S déportées adaptés aux besoins réels du projet, avec une alimentation distribuée au bon endroit dans la chaîne de modules.

Protection IP20 et usage en environnement technique d’armoire

La borne dispose d’un indice de protection IP20, adapté à une utilisation en intérieur de coffret ou d’armoire électrique, dans un environnement technique maîtrisé. Elle ne prévoit pas de séparation de potentiel et n’est pas destinée aux fonctions de sécurité. En revanche, elle répond bien aux besoins d’alimentation de systèmes d’automatisme standard en 24 V CC, lorsque l’objectif est d’obtenir une distribution d’énergie compacte, lisible et compatible avec une implantation industrielle modulaire.

Un choix pertinent pour le raccordement d’automatisme en 24 V continu

Pour une application de bornes d’interface automate, de matériel industriel et de raccordement d’automatisme, cette borne d’alimentation passive 24 V CC constitue une réponse précise lorsque l’on a besoin d’injecter une alimentation continue dans un ensemble modulaire de série 750. Son format étroit, son montage sur rail et sa fonction dédiée en font un composant particulièrement adapté aux armoires de commande, aux machines et aux installations industrielles recherchant une distribution d’alimentation simple et bien structurée.
