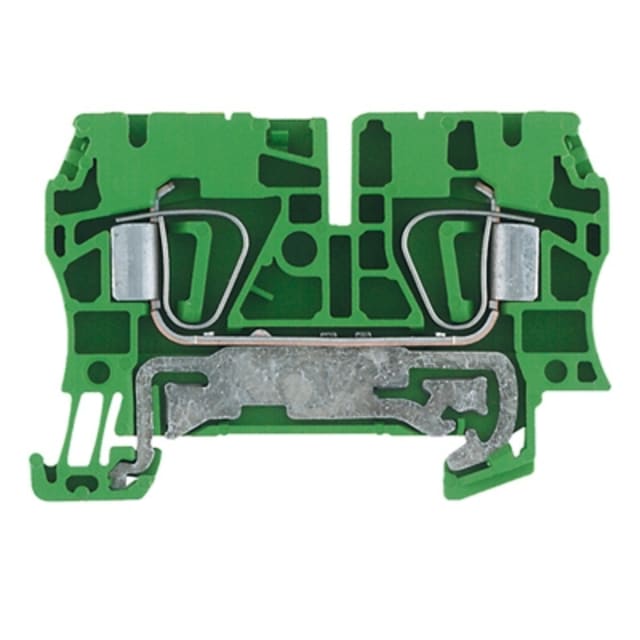

Borne de terre sur rail DIN 4 mm² pour raccordement PE compact

Cette borne de terre sur rail DIN 4 mm² est conçue pour assurer le raccordement de protection dans les tableaux électriques avec un encombrement réduit. Son format étroit de 6,1 mm permet d’optimiser l’occupation du rail DIN 35 mm tout en conservant deux points de connexion sur un seul étage. Sa finition vert/jaune permet une identification immédiate de la fonction terre dans l’armoire.

Raccordement à ressort à cage pour un câblage rapide et régulier

Le raccordement à ressort à cage sur les deux connexions facilite l’insertion des conducteurs et contribue à un câblage propre, particulièrement apprécié en montage de série ou en maintenance. Cette technologie convient aux conducteurs monofilaire de 0,5 à 6 mm², aux conducteurs multifilaires de 1,5 à 6 mm² ainsi qu’aux conducteurs à brins fins de 0,5 à 6 mm² sans gaine et de 0,5 à 4 mm² avec gaine. Elle offre ainsi une bonne souplesse de mise en œuvre selon la nature du câblage utilisé dans le coffret.

Format optimisé pour tableaux et coffrets électriques

Avec une largeur de 6,1 mm, une profondeur de 43 mm et une hauteur d’environ 64 mm, cette borne de terre s’intègre facilement dans les ensembles de distribution et de protection où la place disponible sur rail est comptée. Son montage sur rail DIN 35 mm répond aux usages courants en armoire électrique et permet une implantation claire des borniers de terre au sein du tableau.

Conçue pour la mise à la terre des conducteurs jusqu’à 4 mm² nominal

Cette borne est dimensionnée pour une section nominale de 4 mm² et une tension assignée de 800 V entre bornes adjacentes. Elle constitue une solution adaptée pour réaliser une liaison PE structurée et lisible dans les tableaux électriques. La borne dispose de deux connexions sur un seul niveau, ce qui permet de distribuer simplement le potentiel de terre sans recourir à un composant plus volumineux.

Corps isolant thermoplastique et tenue en température étendue

Le corps isolant en thermoplastique est prévu pour les environnements techniques exigeants, avec une température de service annoncée de -50 à 120 °C. Cette plage de fonctionnement étendue apporte une vraie souplesse d’intégration dans de nombreuses configurations de coffrets, d’armoires et d’équipements industriels ou tertiaires, notamment lorsque les conditions thermiques imposent un matériel de connexion adapté.

Repérage clair de la fonction terre dans le bornier

Le code couleur vert/jaune simplifie le repérage visuel de la fonction de protection et participe à une lecture plus rapide du bornier lors du câblage, du contrôle ou des interventions ultérieures. Pour l’intégration complète, il faut prévoir une plaque de fermeture lorsque l’assemblage l’exige. Ce point est important pour constituer un ensemble de borniers propre et cohérent sur rail DIN.

Une borne de terre adaptée aux tableaux de distribution et d’automatisme

Cette borne de terre sur rail DIN répond bien aux besoins de câblage dans les tableaux électriques, coffrets de distribution, armoires d’automatisme et ensembles de commande. Son profil compact, ses deux points de raccordement et sa compatibilité avec plusieurs types de conducteurs en font un choix pertinent pour structurer un bornier PE lisible, dense et facile à intégrer dans un environnement de raccordement professionnel.
