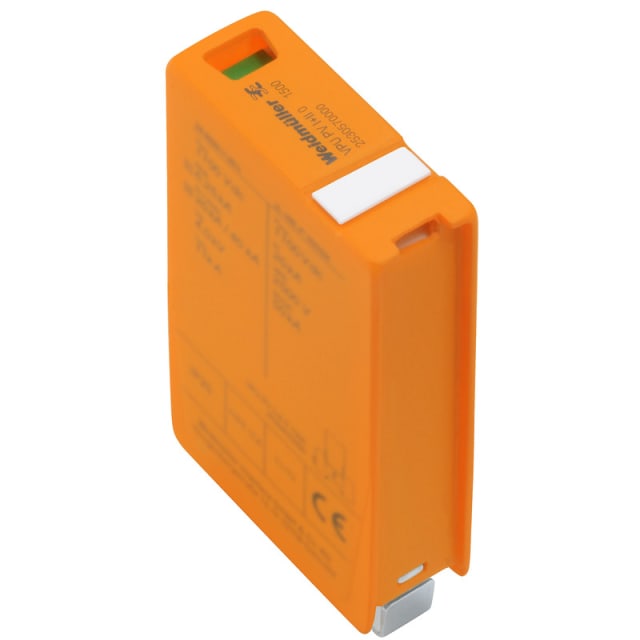

Parafoudre courant de foudre pour installations photovoltaïques en courant continu

Ce parafoudre courant de foudre est conçu pour la protection des circuits photovoltaïques DC exposés aux surtensions transitoires et aux effets de la foudre. Il s’agit d’un module de protection de type 1+2 destiné aux applications PV jusqu’à 1500 V DC, particulièrement adapté aux tableaux et ensembles de protection où la continuité de service et la maîtrise des surtensions côté courant continu sont déterminantes.

Protection combinée type 1+2 pour limiter les surtensions dès la tête d’installation

Grâce à sa classe d’essai type 2 et à sa conception combinée type 1+2, ce parafoudre intervient à la fois contre les courants de foudre et contre les surtensions induites. Il offre un courant nominal de décharge de 20 kA, un courant maximal de décharge de 30 kA et un courant total de décharge de 40 kA selon les données fabricant. Cette configuration permet d’assurer une protection renforcée des équipements sensibles raccordés en aval sur les chaînes photovoltaïques en courant continu.

Compatible réseau PV DC jusqu’à 1500 V

Ce modèle est prévu pour les réseaux en courant continu avec une tension nominale DC de 1500 V et une tension PV maximale de 1500 V. Il convient donc aux installations photovoltaïques modernes nécessitant une protection dédiée sur des niveaux de tension élevés. Sa forme de réseau annoncée pour le courant continu confirme son usage spécifique sur la partie DC d’une installation solaire, là où les exigences de protection diffèrent nettement de celles d’un réseau alternatif classique.

Niveau de protection maîtrisé pour la sécurité des équipements

Avec un niveau de protection de 5 kV, y compris entre L-N et N-PE selon les données disponibles, ce parafoudre contribue à réduire l’amplitude des surtensions résiduelles susceptibles d’atteindre les équipements. Cette limitation est particulièrement utile pour préserver les entrées DC des onduleurs, coffrets de jonction et autres composants électroniques raccordés sur la ligne photovoltaïque. Le temps de réponse rapide propre à cette famille de protection renforce encore l’intérêt du produit dans les architectures nécessitant une réaction immédiate face aux impulsions transitoires.

Format enfichable compact pour intégration en coffret

Son format 1 TE facilite l’intégration dans les tableaux et coffrets électriques lorsque l’espace disponible doit être optimisé. Le produit se présente sous forme de module à monter sur élément de base, avec exécution enfichable, ce qui simplifie les opérations de remplacement en maintenance. Ce principe est particulièrement apprécié dans les ensembles de protection photovoltaïque où il est important d’intervenir rapidement sans remettre en cause tout l’appareillage installé.

Repérage visuel simple pour le suivi en maintenance

Un indicateur optique d’état permet de visualiser rapidement la condition du module. Le repérage visuel facilite le contrôle périodique dans le tableau sans instrumentation complexe et aide à identifier immédiatement un module à remplacer. Pour les exploitants et installateurs, ce point améliore la lisibilité de la protection dans le coffret et rend les vérifications plus directes lors des opérations de maintenance préventive.

Conçu pour les contraintes techniques des ensembles photovoltaïques

Ce parafoudre présente une résistance aux courts-circuits annoncée à 11 kA et ne comporte ni fusible intégré, ni protection intégrée contre les courts-circuits, ni contact de télécommunication. Il s’adresse donc aux configurations où la coordination de la protection est gérée au niveau du coffret ou de l’architecture globale de l’installation. Son indice de protection IP20 et son enveloppe compacte en font une solution adaptée à une intégration à l’intérieur d’un tableau ou d’un coffret de distribution électrique dédié au photovoltaïque.
