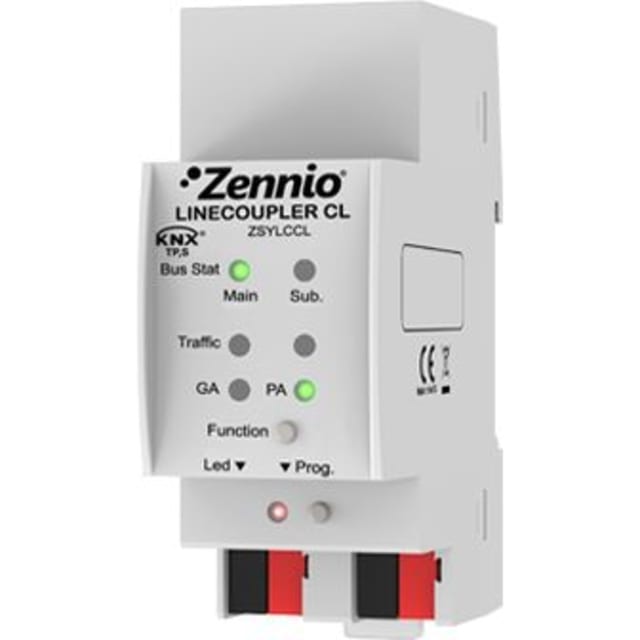

Coupleur de ligne KNX sur rail DIN pour architecture bus structurée

Ce coupleur de ligne KNX sur rail DIN est conçu pour relier des lignes ou des zones KNX tout en assurant une séparation galvanique entre les segments du bus. Dans une installation domotique modulaire, il permet d’organiser le réseau de manière plus lisible, plus maîtrisée et mieux adaptée aux projets résidentiels comme tertiaires. Son format 2 modules facilite son intégration dans un tableau électrique équipé d’appareillage modulaire DIN.

Deux modes d’exploitation pour adapter le module à l’installation

Le module peut être utilisé selon deux applications distinctes : en coupleur de ligne ou en répéteur. En mode coupleur, il assure l’interconnexion entre lignes KNX tout en filtrant les télégrammes afin de limiter le trafic inutile sur le bus. En mode répéteur, il permet d’étendre une ligne existante lorsque la topologie de l’installation l’exige. Cette double fonction apporte une vraie souplesse lors de la conception, de l’extension ou de l’optimisation d’un réseau KNX.

Filtrage des télégrammes et isolation galvanique pour une communication maîtrisée

L’isolation galvanique intégrée sépare électriquement les lignes connectées, ce qui contribue à une architecture bus correctement segmentée. Le filtrage des télégrammes réduit la circulation des échanges non nécessaires entre lignes, ce qui aide à préserver la fluidité de communication sur l’installation KNX. Le module prend également en charge les télégrammes longs jusqu’à 250 octets, un point intéressant pour les applications qui exploitent des échanges étendus et pour accélérer certains téléchargements via ETS.

Diagnostic visuel détaillé grâce aux 6 LED et au bouton de commande

Les 6 LED d’état permettent de visualiser précisément le comportement de chaque ligne de bus et de repérer plus facilement une situation anormale lors de la mise en service ou de la maintenance. Le bouton présent sur l’appareil sert à la fonction manuelle et à la programmation. Le mode manuel peut être configuré dans ETS selon plusieurs logiques d’acheminement des télégrammes, ce qui rend les interventions plus pratiques lorsqu’un installateur doit tester, isoler ou analyser un segment du réseau.

Montage tableau simple et alimentation directe par le bus KNX

Prévu pour un montage sur rail DIN, ce coupleur de ligne KNX s’intègre naturellement dans un coffret domotique ou un tableau électrique technique. Son alimentation directement par le bus KNX évite l’ajout d’une alimentation dédiée pour ce module. Avec une consommation inférieure à 10 mA, il s’insère dans l’installation sans charge importante sur le bus, ce qui en fait une solution cohérente pour les tableaux où la gestion de la consommation globale reste un point de vigilance.

Format compact pour coffrets modulaires et intégration propre

Avec une largeur de 2 modules et des dimensions de 90 x 70 x 35 mm, ce module DIN reste compact tout en offrant les fonctions attendues sur une infrastructure KNX segmentée. Ce format facilite le repérage, le câblage et l’organisation des équipements dans le coffret, notamment lorsqu’il est associé à d’autres modules de communication, alimentations KNX ou actionneurs modulaires. Il convient ainsi aux installations où la place disponible doit être utilisée de façon rationnelle.

Caractéristiques d’environnement adaptées aux installations intérieures

Ce coupleur de ligne / répéteur est destiné à une utilisation en intérieur avec un indice de protection IP20 et une classe de protection III. Il fonctionne dans une plage de température de -5 à +45 °C et peut être stocké entre -20 et +60 °C. Son fonctionnement est prévu pour une humidité relative comprise entre 5 et 93 % sans condensation. Ces données permettent de valider son intégration dans un environnement technique de tableau ou d’armoire adapté aux équipements domotiques KNX.
