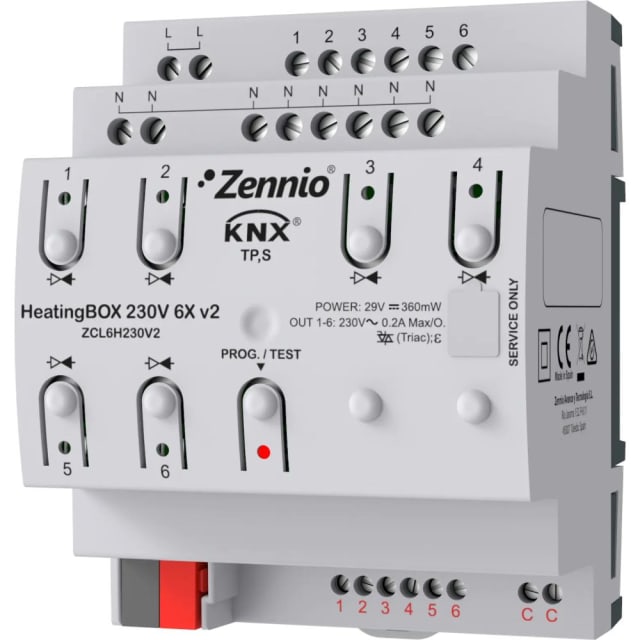

Actionneur KNX 230 V dédié au pilotage de chauffage hydraulique

Conçu pour l’automatisation CVC sur bus KNX, cet actionneur de chauffage 230 V à 6 sorties est pensé pour la commande de vannes électrothermiques tout-ou-rien sur circuits d’eau climatisée. Il permet de gérer jusqu’à 6 zones distinctes, avec un thermostat indépendant par sortie, ce qui facilite une régulation pièce par pièce plus précise du chauffage ou du rafraîchissement. Son format modulaire sur rail DIN en fait une solution adaptée à l’intégration en tableau électrique domotique.

6 sorties statiques pour vannes 230 VAC avec commande par zone

L’appareil dispose de 6 sorties à relais statiques de type triac pour piloter des actionneurs thermiques 230 VAC. Chaque canal peut prendre en charge jusqu’à 5 vannes, ce qui permet de couvrir des installations multizones résidentielles ou tertiaires avec une architecture claire et centralisée. L’alimentation unique pour l’ensemble des sorties, associée à un neutre commun, simplifie le câblage des vannes et améliore la lisibilité du tableau lors de l’installation et de la maintenance.

Régulation intégrée avec thermostats et gestion chauffage ou rafraîchissement

Grâce à ses 6 thermostats intégrés, ce module KNX ne se limite pas à une simple commutation. Il prend en charge une logique de régulation adaptée aux besoins de confort thermique, avec fonctionnement compatible chauffage et refroidissement. La commande PWM des entraînements thermiques permet une gestion plus fine des ouvertures de vannes, utile pour stabiliser la température des zones et mieux exploiter les émetteurs hydrauliques tels que planchers chauffants ou circuits de distribution par boucle.

6 entrées analogiques ou numériques pour étendre les fonctions terrain

En plus de ses sorties de chauffage, cet actionneur intègre 6 entrées analogiques/numériques. Elles permettent de raccorder des commandes locales ou des capteurs compatibles selon les besoins du projet KNX. Cette polyvalence est particulièrement intéressante pour centraliser davantage de fonctions dans un seul module rail DIN, réduire le nombre d’équipements à prévoir au tableau et créer des automatismes cohérents entre mesure, commande locale et action sur les vannes.

Fonctions logiques embarquées pour scénarios domotiques avancés

Le module embarque 10 fonctions logiques, utiles pour construire des automatisations évoluées sans multiplier les appareils complémentaires. Cela permet, par exemple, d’associer des conditions de température, des états de présence, des consignes horaires ou des priorités de fonctionnement afin d’affiner le comportement du chauffage. Pour un intégrateur KNX, cette réserve de logique embarquée apporte plus de souplesse dans la programmation et une meilleure maîtrise des scénarios techniques.

Protection des sorties et commande manuelle en façade

Les sorties sont protégées contre les courts-circuits et les surtensions, un point important pour le pilotage de vannes électrothermiques en environnement de tableau. Chaque sortie peut être commandée manuellement avec indication d’état par LED, ce qui facilite les essais, les vérifications de câblage et les interventions de diagnostic. Une signalisation dédiée permet également d’identifier plus rapidement les défauts, ce qui représente un vrai avantage lors de la mise en service ou en maintenance.

Intégration tableau électrique : format compact et caractéristiques d’installation

Ce modèle s’installe sur rail DIN et présente un format compact de 67 x 90 x 70 mm pour un poids de 181 g, adapté aux coffrets et tableaux de distribution domotique. Il fonctionne en 230 VAC, 50/60 Hz, avec alimentation KNX 29 VDC et une plage de tension bus de 21 à 31 VDC. Sa consommation KNX de 12,2 mA, sa section de câble admissible de 0,5 à 2,5 mm², son indice IP20, sa classe de protection II et sa catégorie de surtension III en font un appareil destiné à une intégration propre et structurée en armoire électrique intérieure.

Une solution pertinente pour les installations KNX multizones

Ce module de chauffage KNX 6 sorties répond aux besoins des projets où l’on recherche un pilotage centralisé des vannes 230 V, avec régulation intégrée, entrées complémentaires et fonctions logiques embarquées. Il convient particulièrement aux installations nécessitant plusieurs zones thermiques indépendantes, une exploitation optimisée du bus KNX et une implantation rationnelle dans le tableau. Pour une gestion technique du chauffage plus lisible, plus modulaire et mieux adaptée aux automatismes de bâtiment, il constitue un choix cohérent dans une architecture domotique avancée.
