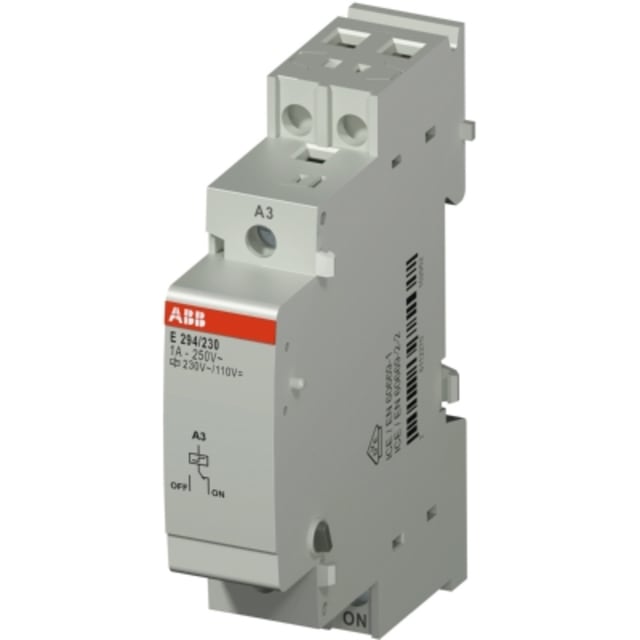

Module de commande central marche arrêt 230 V E290

Module de commande centralisé pour télérupteur modulaire E290

Ce module de commande central marche arrêt 230 V est conçu pour compléter un télérupteur de la série E290 dans les installations où une commande centralisée est nécessaire. Il permet de piloter un ensemble de circuits avec une logique marche/arrêt générale, tout en conservant le fonctionnement local par boutons-poussoirs. C’est une solution particulièrement adaptée aux tableaux électriques de bâtiments tertiaires, résidentiels collectifs ou locaux techniques où l’on souhaite regrouper les ordres de commande sans modifier l’architecture modulaire du tableau.

Commande centralisée marche/arrêt avec priorité aux commandes locales

Le principe de ce module est d’ajouter une fonction de commande centralisée au télérupteur associé. Il permet d’envoyer un ordre global de mise en marche ou d’arrêt, utile pour une gestion plus simple de l’éclairage ou d’autres circuits commandés. Dans ce type de montage, les commandes locales restent exploitables, ce qui facilite l’usage quotidien tout en apportant une fonction de pilotage central au niveau supérieur de l’installation. Cette approche est recherchée dans les projets où l’on veut combiner confort d’exploitation et organisation claire des commandes.

Version 230 V AC adaptée aux circuits de commande courants

Cette version fonctionne avec une tension de commande de 230 V AC, avec une tension assignée de 250 V AC et une fréquence de 50 Hz. Elle convient donc aux configurations de commande modulaires utilisant une alimentation classique en courant alternatif. Son courant assigné de 1 A correspond à sa fonction de module de commande et non à un rôle de puissance directe, ce qui en fait un élément dédié à la gestion de l’ordre électrique dans un ensemble cohérent avec le télérupteur principal.

Format modulaire étroit pour intégration propre au tableau

Avec une largeur de 18 mm, ce module occupe un seul pas modulaire, ce qui facilite son intégration dans les coffrets et tableaux électriques lorsque l’encombrement est compté. Ses dimensions de 85 mm de hauteur et 58 mm de profondeur permettent une implantation homogène avec les autres appareillages modulaires. Ce format compact est un avantage concret pour ajouter une commande centralisée sans alourdir la composition du tableau ni compliquer son repérage.

Utilisation en association avec un appareillage de commande existant

Ce module est un accessoire de commande destiné à être associé à un appareil compatible de la gamme E290. Il ne s’agit pas d’une pièce détachée mais bien d’un module complémentaire pensé pour enrichir la fonction d’un ensemble de commande modulaire. Ce positionnement est important pour le choix du produit : il répond à un besoin précis d’extension fonctionnelle dans une installation déjà définie ou en cours de conception, notamment lorsqu’une commande centralisée marche/arrêt doit être ajoutée de manière claire et rationnelle.

Comportement adapté aux environnements techniques courants

Le module est prévu pour fonctionner dans une plage de température de -25 à +55 °C, avec une température de stockage de -40 à +70 °C. Ces caractéristiques permettent son emploi dans des environnements techniques habituels, y compris dans des tableaux installés dans des zones peu chauffées ou soumis à des variations thermiques marquées. Pour l’installateur, cela apporte une marge d’utilisation appréciable dans les applications de distribution et de commande en bâtiment.

Choix pertinent pour les projets de centralisation en tableau électrique

Pour un projet nécessitant une commande générale marche/arrêt sur une base modulaire, ce module constitue une réponse ciblée, propre et simple à intégrer. Il intéressera particulièrement les professionnels recherchant une solution compacte pour centraliser des ordres de commande dans un tableau électrique, sans recourir à un montage complexe. Son appartenance à la série E290 facilite l’identification du bon accessoire dans les configurations de télérupteurs modulaires avec besoin de centralisation des commandes.
