Passerelle PROFIBUS DP-V0 esclave Modbus RTU AB7850-F

Passerelle de communication PROFIBUS DP-V0 / Modbus RTU pour l’intégration d’équipements industriels

Cette passerelle Anybus permet d’interfacer un réseau PROFIBUS esclave avec un environnement Modbus RTU esclave au sein d’une même architecture d’automatisation. Elle constitue une solution de conversion de protocole particulièrement adaptée lorsque des équipements de terrain, automates ou sous-ensembles de commande doivent échanger des données malgré des langages de communication différents. Son positionnement sur rail DIN et son format compact facilitent son intégration dans une armoire électrique industrielle sans complexifier le câblage.

Échange de données entre PROFIBUS DP/DPV1 et Modbus RTU esclave

Le fonctionnement de cette passerelle repose sur une communication entre une interface PROFIBUS DP/DPV1 en mode esclave et une interface Modbus RTU également en mode esclave. Elle est conçue pour assurer la mise en correspondance des données entre les deux réseaux afin de rendre compatibles des systèmes qui ne dialoguent pas nativement entre eux. Côté PROFIBUS, elle prend en charge une vitesse de transmission de 9,6 kbit/s à 12 Mbit/s, avec adressage de 0 à 125. Côté Modbus RTU, elle fonctionne de 1 200 à 57 600 bps, ce qui permet de s’adapter à de nombreux équipements existants en rénovation comme en extension d’installation.

Capacité d’échange adaptée aux signaux de process et aux données d’exploitation

Cette passerelle offre une capacité de données utile pour de nombreuses applications de supervision, de commande et de remontée d’états. L’interface PROFIBUS gère jusqu’à 244 bytes en entrée et 244 bytes en sortie, tandis que l’interface Modbus RTU atteint 512 bytes en entrée et 512 bytes en sortie. Cette réserve permet de transmettre aussi bien des états TOR, des mots de commande, des retours d’alarmes ou des valeurs analogiques, avec une structure adaptée aux besoins des machines, îlots techniques, stations périphériques et ensembles de production.

Fonctions réseau utiles pour l’intégration en environnement automatisé

Sur l’interface PROFIBUS, cette passerelle prend en charge les fonctions DP/DPV1 avec communication acyclique, paramètres utilisateur et diagnostic étendu, ainsi que les fonctions de type Sync, Freeze et Watchdog. Elle s’intègre ainsi dans des architectures où le suivi d’état, la cohérence des échanges et la maintenance du dialogue réseau sont importants. La disponibilité d’un fichier GSD simplifie la déclaration du module dans l’environnement d’ingénierie PROFIBUS, ce qui facilite la mise en service côté automate ou maître de bus.

Montage en armoire simple avec connectique industrielle dédiée

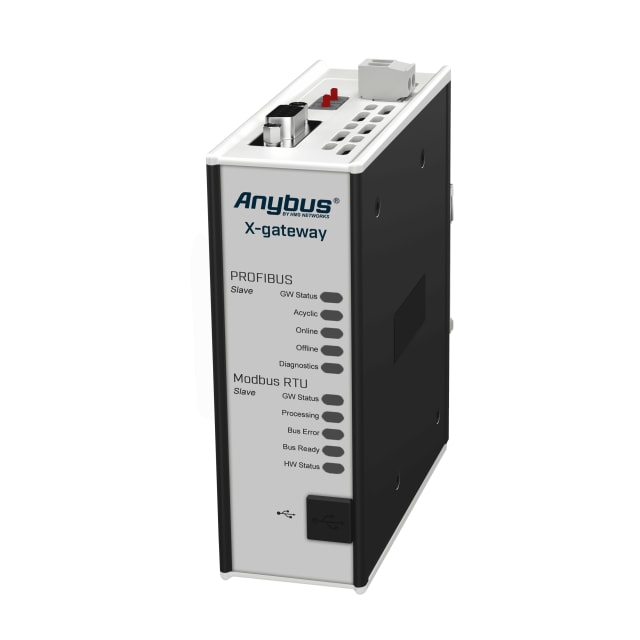

Le boîtier se monte sur rail DIN EN 50022, un format standard en automatisation et en distribution industrielle. La connectique comprend deux embases D-sub 9 broches femelles ainsi qu’un port USB-B de configuration. La présence de commutateurs de configuration et d’adressage permet un réglage adapté à l’installation. Avec des dimensions de 44 x 127 x 114 mm et un poids de 400 g, le module s’intègre facilement dans les coffrets et armoires de commande où l’espace disponible doit être maîtrisé.

Alimentation 24 V DC et protections intégrées pour l’environnement de commande

La passerelle fonctionne en 24 V DC avec une tolérance de -20 % à +20 %, ce qui correspond aux alimentations courantes des armoires d’automatisme. Sa consommation typique de 200 mA à 24 V DC, avec un maximum de 400 mA, permet d’anticiper précisément le dimensionnement de l’alimentation auxiliaire. Le produit intègre une protection contre l’inversion de polarité ainsi qu’une protection contre le court-circuit. Une isolation est également prévue, élément important pour l’intégration entre réseaux et équipements de commande distincts.

Conçue pour les conditions industrielles et les installations techniques durables

Cette passerelle est prévue pour un fonctionnement de -25 °C à +65 °C, avec une plage de stockage de -40 °C à +85 °C, ce qui la rend compatible avec de nombreux environnements industriels. Son indice de protection IP20 la destine à une installation en enveloppe ou en armoire. Le boîtier associant aluminium et plastique répond bien aux contraintes d’intégration en milieu technique, notamment lorsqu’il faut combiner compacité, dissipation adaptée et robustesse mécanique dans une baie d’automatisation.

Un choix pertinent pour modernisation, rétrofit et interconnexion de systèmes

Cette passerelle PROFIBUS DP-V0 esclave Modbus RTU s’adresse aux intégrateurs, tableautiers, automaticiens et mainteneurs qui doivent faire communiquer des équipements de générations ou de protocoles différents. Elle trouve naturellement sa place dans les projets de rétrofit, d’extension de ligne, de remplacement de sous-ensembles de communication ou d’interfaçage entre automates et périphériques série. Dans une logique de continuité d’exploitation, elle permet d’ajouter une compatibilité protocolaire ciblée sans refondre l’ensemble de l’architecture existante.
