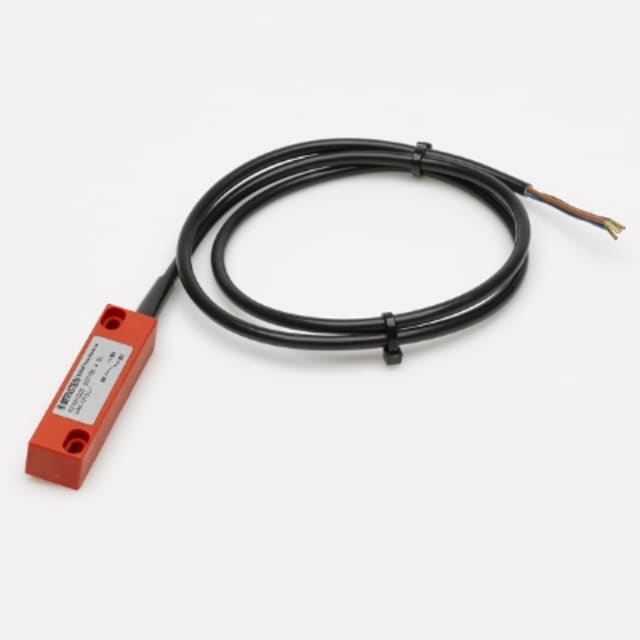

Contacteur Reed magnétique MA 6316312220

Détection magnétique compacte pour automatismes et positionnement

Le contacteur Reed magnétique MA 6316312220 est conçu pour la détection de position par action d’un aimant dans les environnements industriels. Son principe de commutation par contact Reed en fait une solution adaptée aux fonctions de signalement simples, avec une sortie de distribution dédiée à l’information d’état. Ce type de capteur convient particulièrement aux montages où l’on recherche une détection sans contact mécanique direct, par exemple sur ouvrants, capots, éléments mobiles ou dispositifs de positionnement.

Format de boîtier pratique pour une intégration machine soignée

Avec son boîtier parallélépipédique en matière synthétique, ce capteur s’intègre facilement dans des installations où l’encombrement doit rester maîtrisé. Ses dimensions de 80,2 mm de long, 20 mm de large et 15 mm de haut facilitent l’implantation sur châssis, bâtis, protections ou éléments de guidage. Sa conception non revêtue permet une intégration simple dans de nombreuses architectures industrielles, tout en conservant une lecture claire du positionnement du produit dans l’installation.

Sortie par câble pour un raccordement direct et rapide

L’exécution du raccordement électrique par câble simplifie le câblage sur le terrain et convient bien aux montages fixes. Le capteur dispose d’une sortie à contact avec fonction de signalement, ce qui répond aux besoins de remontée d’information tout ou rien dans les chaînes de commande. Cette configuration est pertinente pour les applications de surveillance de présence, de fin de course magnétique ou de retour d’état sur machine et équipement industriel.

Plage électrique AC/DC pour une utilisation polyvalente

Ce modèle fonctionne en tension AC/DC et accepte une tension assignée de 250 V en courant continu comme en courant alternatif, à 50 Hz comme à 60 Hz. Cette polyvalence électrique permet de l’envisager dans différentes configurations d’automatisme ou de signalisation, sans se limiter à un seul type d’alimentation. Pour l’installateur comme pour le mainteneur, cela facilite le choix d’un capteur compatible avec des schémas de commande industriels courants.

Distances de détection adaptées au contrôle de position

Le produit présente un intervalle d’enclenchement sécurisé de 24 mm et un intervalle de déclenchement sécurisé de 45 mm. Ces valeurs sont utiles pour dimensionner précisément la position de l’aimant et du capteur au moment de l’installation. Elles aident à obtenir une commutation cohérente dans les applications où l’écart entre la partie mobile et la partie fixe doit être anticipé, notamment sur portes, trappes, glissières ou sous-ensembles mécaniques en mouvement.

Protection IP67 pour environnements industriels exposés

Sa classe de protection IP67 permet l’utilisation dans des environnements où le matériel peut être soumis à la poussière et à des projections ou expositions à l’eau. Ce niveau de protection est particulièrement intéressant pour les équipements industriels intégrés en atelier, sur ligne de production ou dans des zones techniques où les composants sont régulièrement confrontés à des conditions d’exploitation exigeantes. La plage de température ambiante de -5 à 70 °C élargit encore les possibilités d’intégration sur machine.

Un capteur pensé pour le signalement, sans fonction de sécurité

Ce contacteur magnétique est destiné à des fonctions de détection et de signalement, et non à des fonctions de sécurité. Il n’est pas adapté aux fonctions de sécurité, ne dispose pas d’interface de communication sécurisée et ne prévoit pas de surveillance d’appareils raccordés en série. Il ne comporte pas non plus d’indicateur de fonction ni de détection de court-circuit ou de défaut de traversée. Ces caractéristiques en font un choix pertinent pour les automatismes de contrôle d’état classiques, lorsque l’objectif principal est une information de position simple, claire et dédiée.
